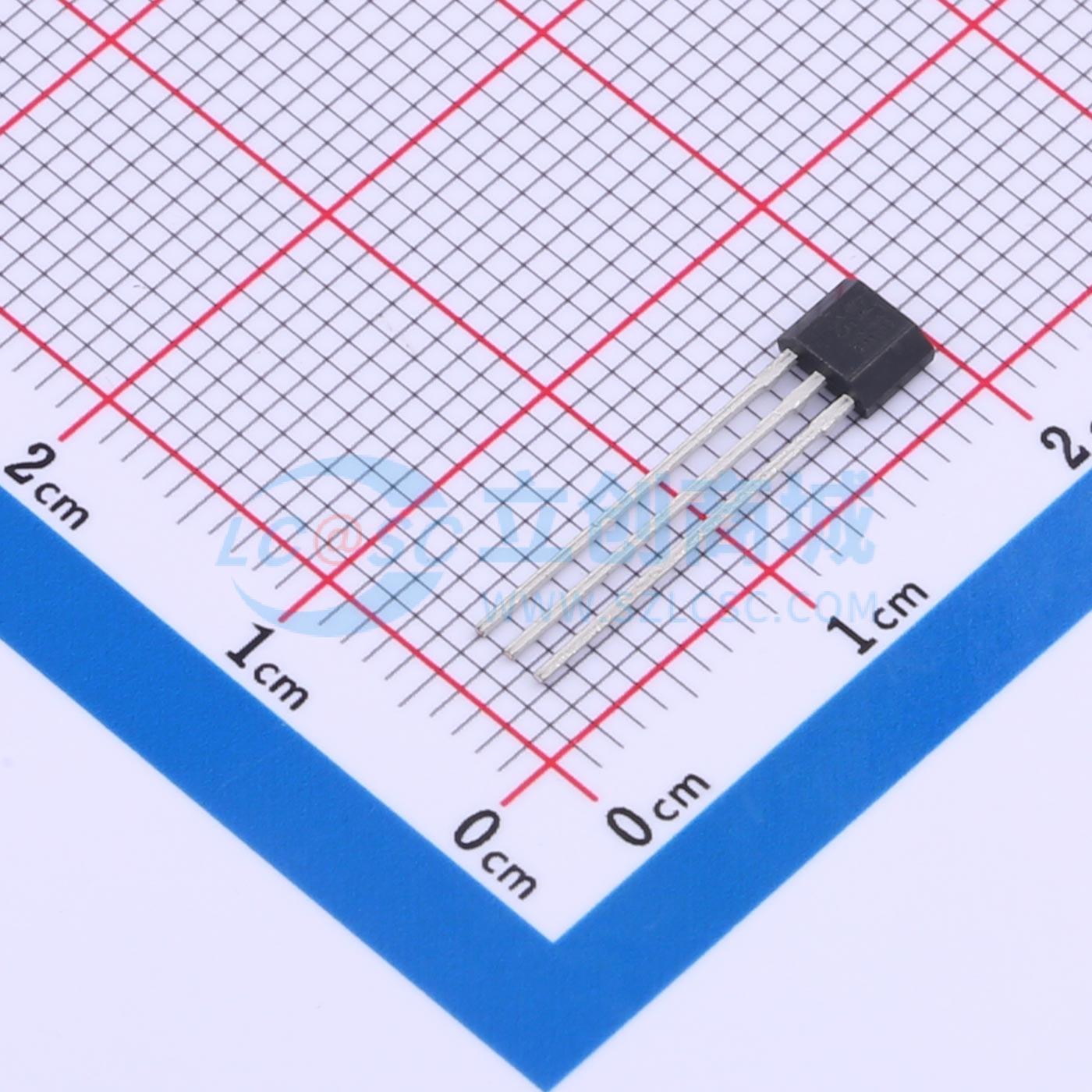

温馨提醒：图片仅供参考，商品以实物为准
HXS41HKUA
高耐压双极锁存型霍尔元件 电机换相霍尔开关
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- HXS41H采用高压Bipolar工艺制程，内部由电压稳压单元、霍尔电压发生器、差分放大器、温度补偿单元、施密特触发器和集电极开路输出级组成的磁敏传感电路，其输入为磁感应强度，输出是一个数字电压信号。HXS41H内置保护电路，使霍尔在瞬间高压下仍能正常工作，同时具有很好的抗噪能力。
- 品牌名称
- HUAXIN(华芯)
- 商品型号
- HXS41HKUA
- 商品编号
- C5156549
- 商品封装
- TO-92S
- 包装方式
- 袋装
- 商品毛重
- 0.11克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 霍尔开关 | |
| 类型 | 双极型 | |
| 工作电压 | 4V~30V | |
| 工作电流 | 3mA |
| 属性 | 参数值 | |
|---|---|---|
| 输出类型 | 开路集电极 | |
| 采样频率 | 100kHz | |
| 工作温度 | -40℃~+125℃ | |
| 功能特性 | 内置施密特触发器 |
商品概述
HXS41H采用高压Bipolar工艺制程，内部由电压稳压单元、霍尔电压发生器、差分放大器、温度补偿单元、施密特触发器和集电极开路输出级组成磁敏传感电路，输入为磁感应强度，输出是数字电压信号。内置保护电路，使霍尔在瞬间高压下仍能正常工作，同时具有很好的抗噪能力。可在 -40℃ ~ 125℃ 温度范围工作，电源电压工作范围从4V到30V，负载电流能力最高可达25mA。封装形式为SOT-23和TO-92S，均符合无卤素标准。
商品特性
- 可靠的温度性能
- 高温下确保锁定
- 抗环境应力
- 优化BLDC电机的应用
- 内置保护电路
- 温度补偿功能
- 工作频率宽 (0 ~ 100kHz)
- 良好的ESD静电性能 >4kV
- 寿命长、体积小、安装方便
应用领域
- 直流无刷电机
- 电动车电机
- 空调电机
- 洗衣机电机
- 家电电机转速检测
