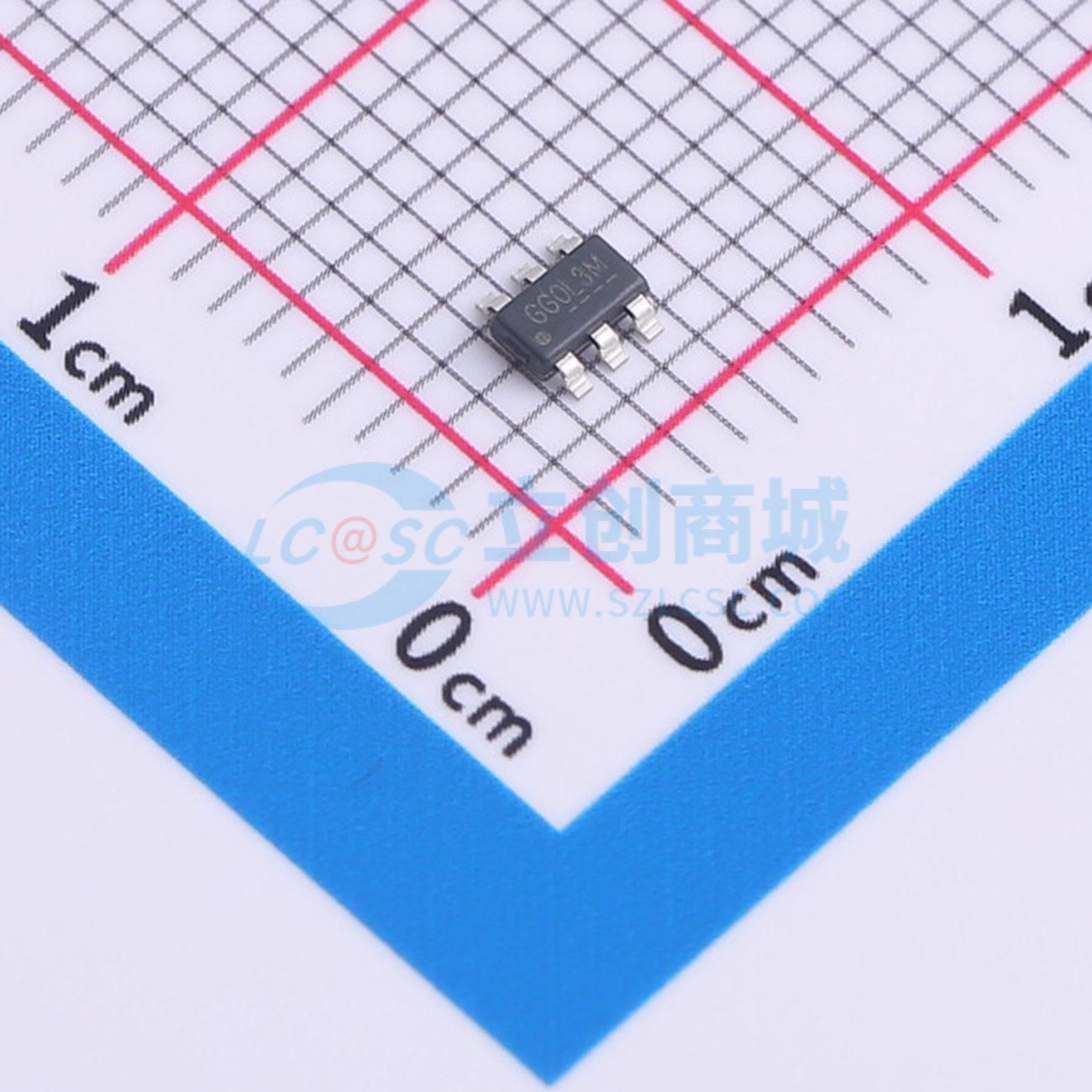

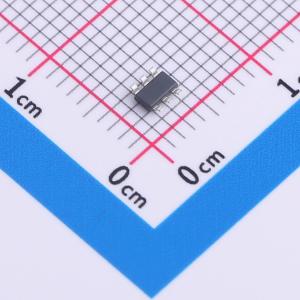

温馨提醒：图片仅供参考，商品以实物为准
FR9206S9
FR9206同步降压DC/DC转换器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- FR9206是一款同步降压DC/DC转换器,具有快速恒定导通时间（FCOT）模式控制,提供4.5V至18V的输入电压范围和3A连续负载电流,输出电压范围为0.768V至8V。该设备采用TSOT-23-6封装,具有低Rds(on)集成功率MOSFET,提供快速瞬态响应和多种故障保护功能。
- 品牌名称
- FITIPOWER(天钰)
- 商品型号
- FR9206S9
- 商品编号
- C5156534
- 商品封装
- TSOT-23-6
- 包装方式
- 编带
- 商品毛重
- 0.03克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 降压型 | |
| 工作电压 | 4.5V~18V | |
| 输出电压 | 768mV~8V | |
| 输出电流 | 3A | |
| 开关频率 | - | |
| 工作温度 | -40℃~+85℃ |
| 属性 | 参数值 | |
|---|---|---|
| 同步整流 | 是 | |
| 输出通道数 | 1 | |
| 拓扑结构 | 降压式 | |
| 静态电流(Iq) | 300uA | |
| 开关管(内置/外置) | 内置 | |
| 输出类型 | 可调 |
商品概述
FR9206是一款采用快速恒定导通时间（FCOT）模式控制的同步降压型DC/DC转换器。它集成了高端（典型值80mΩ）和低端（典型值40mΩ）功率开关，可提供3A的连续负载电流。该转换器可将4.5V至18V的输入电压调节至低至0.768V的输出电压。采用FCOT控制方案可实现快速瞬态响应，无需额外的外部补偿网络即可减小元件尺寸。
商品特性
- 低RDS(ON)集成功率MOSFET（80mΩ/40mΩ）
- 宽输入电压范围：4.5V至18V
- 输出电压范围：0.768V至8V
- 3A输出电流
- FCOT模式实现快速瞬态响应
- 伪500kHz频率输入
- 欠压锁定
- 内部1.5ms软启动
- 逐周期电流限制
- 打嗝式短路保护
- 带自动恢复功能的过温保护
- TSOT - 23 - 6封装
应用领域
- 机顶盒（STB）
- LCD显示器、电视
- 分布式电源系统
- 网络设备、XDSL调制解调器
