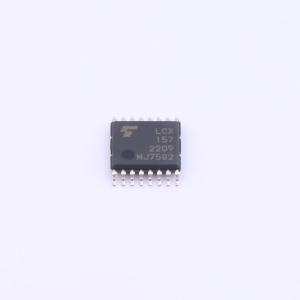

温馨提醒：图片仅供参考，商品以实物为准
74LCX157FT
低电压四通道2-1多路复用器，具有5V容差输入和输出
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 高性能CMOS多路复用器，适用于3.3V系统，具有高速操作和低功耗特性。所有输入均带有静电放电保护电路。
- 品牌名称
- TOSHIBA(东芝)
- 商品型号
- 74LCX157FT
- 商品编号
- C5156035
- 商品封装
- TSSOP-16-B
- 包装方式
- 编带
- 商品毛重
- 0.092克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 模拟开关/多路复用器 | |
| 开关电路 | 2:1 | |
| 通道数 | - |
| 属性 | 参数值 | |
|---|---|---|
| 工作电压 | 1.65V~3.6V | |
| 工作温度 | -40℃~+125℃ | |
| 传播延迟(tpd) | 6.5ns |
商品概述
74LCX157FT是一款高性能CMOS多路复用器。它专为3.3V系统设计，在保持CMOS低功耗的同时实现高速运行。 该器件专为低电压（3.3V）VCC应用而设计，但可用于输入与5V电源环境接口。 它由四个带公共SELECT和ST输入的2输入数字多路复用器组成。当ST输入保持在“H”电平时，数据选择被禁止，所有输出变为“L”电平。 SELECT解码决定A或B输入是否被路由到其相应的Y输出。所有输入均配备防静电放电保护电路。
商品特性
- AEC-Q100（修订版H）
- 宽工作温度范围：Topr = -40至125℃
- 低电压运行：VCC = 1.65至3.6V
- 高速运行：tpd = 6.5ns（最大值）（VCC = 3.3 ± 0.3V）
- 输出电流：|IoH| / IoL = 24mA（最小值）（VCC = 3.0V）
- 所有输入和输出均提供掉电保护
- 引脚和功能与74系列（74LVC/ALVC等）157类型兼容
