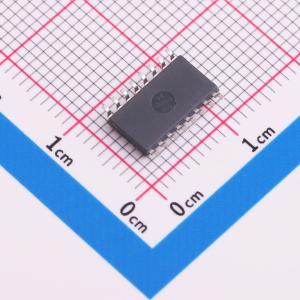

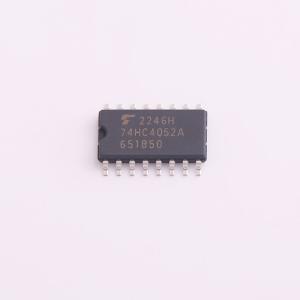

温馨提醒：图片仅供参考，商品以实物为准

TC74HC4052AF(EL,F)

CMOS数字集成电路单片硅双4通道模拟多路复用器/解复用器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 高开关速度、低功耗、高噪声免疫性、低导通电阻的双4通道模拟多路复用器/解复用器。
品牌名称: TOSHIBA(东芝)
商品型号: TC74HC4052AF(EL,F)
商品编号: C5156036
商品封装: SOP-16
包装方式: 编带
商品毛重: 0.4克(g)

商品参数

商品概述

TC74HC4051A/4052A/4053A是采用硅栅C²MOS技术制造的高速CMOS模拟多路复用器/解复用器。它们能实现与等效LSTTL类似的高速运行，同时保持CMOS的低功耗特性。 TC74HC4051A为8通道配置，TC74HC4052A为4通道×2配置，TC74HC4053A为2通道×3配置。控制端的数字信号可使各通道对应的开关“导通”，这样大振幅信号（VCC - VEE）就能由小逻辑振幅（VCC - GND）控制信号进行切换。例如，当VCC = 5 V、GND = 0 V、VEE = -5 V时，可通过5 V单电源的逻辑电路切换 -5 V至 +5 V之间的信号。由于每个开关的导通电阻较低，它们可连接到低输入阻抗的电路。所有输入均配备了防静电放电或瞬态过电压的保护电路。

商品特性

高速：在VCC = 5 V、VEE = 0 V时，tpd = 15 ns（典型值）
低功耗：在Ta = 25℃时，Icc = 4 μA（最大值）
高抗噪性：ΔVNIH = VNIL = 28% VCC（最小值）
低导通电阻：在VCC - VEE = 9 V时，RON = 50 Ω（典型值）
高抗噪性：在VCC - VEE = 9 V时，THD = 0.02%（典型值）
引脚和功能与4051/4052/4053B兼容

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	模拟开关/多路复用器
	开关电路	4:1
	通道数	2
	工作电压	2V~6V；-6V~0V

	属性	参数值
	导通电阻(Ron)	55Ω
	工作温度	-40℃~+85℃
	带宽	45MHz
	传播延迟(tpd)	15ns
