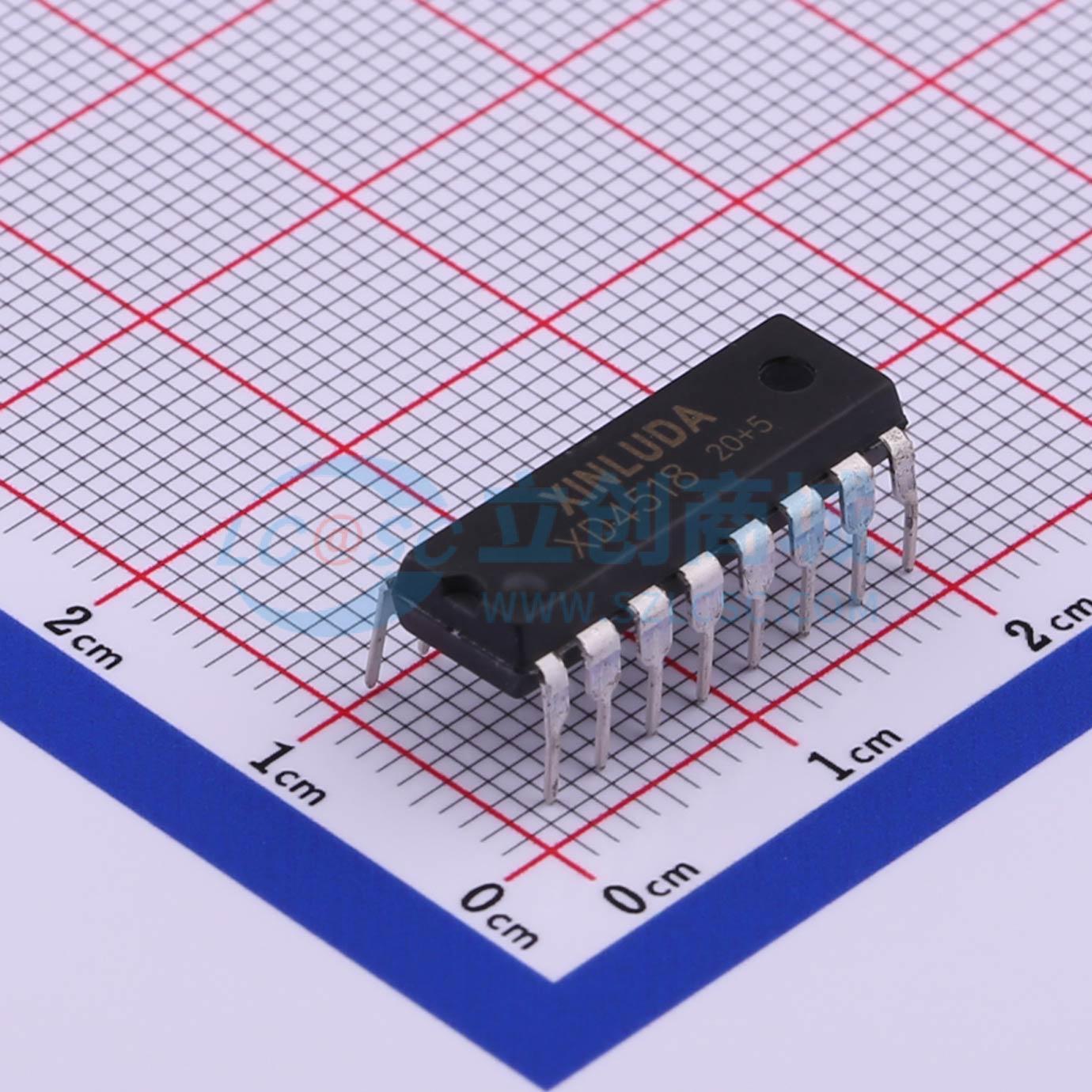

XD4518
计数器 IC
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 是双BCD向上计数器，包含两个独立的4级计数器。计数器级是D型触发器，具有可互换的时钟和使能线，可在正向或负向转换时递增。对于单单元操作，使能输入保持高电平，计数器在时钟的每个正向转换时递增。计数器通过其复位线上的高电平清零。计数器可以通过将Q4连接到使能输入以纹波模式级联。
- 品牌名称
- XINLUDA(信路达)
- 商品型号
- XD4518
- 商品编号
- C556280
- 商品封装
- DIP-16
- 包装方式
- 管装
- 商品毛重
- 1.702克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 计数器/分频器 | |
| 逻辑类型 | BCD计数器 | |
| 计时方向 | 向上计数器 | |
| 工作电压 | 3V~16V | |
| 元件数 | 2 | |
| 触发沿 | 上升沿；下降沿 |
| 属性 | 参数值 | |
|---|---|---|
| 计时方式 | 同步 | |
| 计数速率 | 6MHz | |
| 工作温度 | -55℃~+125℃ | |
| 每个元件位数 | 4 | |
| 传播延迟(tpd) | 115ns | |
| 功能特性 | 复位功能；级联计数器；同步计数 |
商品概述
XD4518双BCD递增计数器由两个相同的内部同步4级计数器组成。计数器级为D型触发器，其时钟和使能线可互换，可在正跳变或负跳变时进行递增计数。对于单单元操作，使能输入保持高电平，计数器在时钟的每个正跳变时递增。计数器通过其复位线上的高电平清零。计数器可以通过将Q4连接到后续计数器的使能输入，同时将后者的时钟输入保持低电平，以纹波模式级联。
商品特性
- 高压类型（额定电压20V）
- XD4518双BCD递增计数器
- 中速运行
- 10V时典型时钟频率为6MHz
- 正沿或负沿触发
- 同步内部进位传播
- 在20V下对静态电流进行100%测试
- 5V、10V和15V参数额定值
- 在整个封装温度范围内，18V时最大输入电流为1μA；在18V和+25°C时为100nA
- 噪声容限（在整个封装/温度范围内）
- VDD = 5V时为1V
- VDD = 10V时为2V
- VDD = 15V时为2.5V
- 标准化对称输出特性
应用领域
- 多级同步计数
- 多级纹波计数
- 分频器
