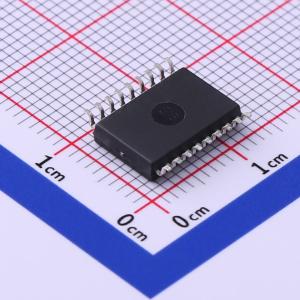

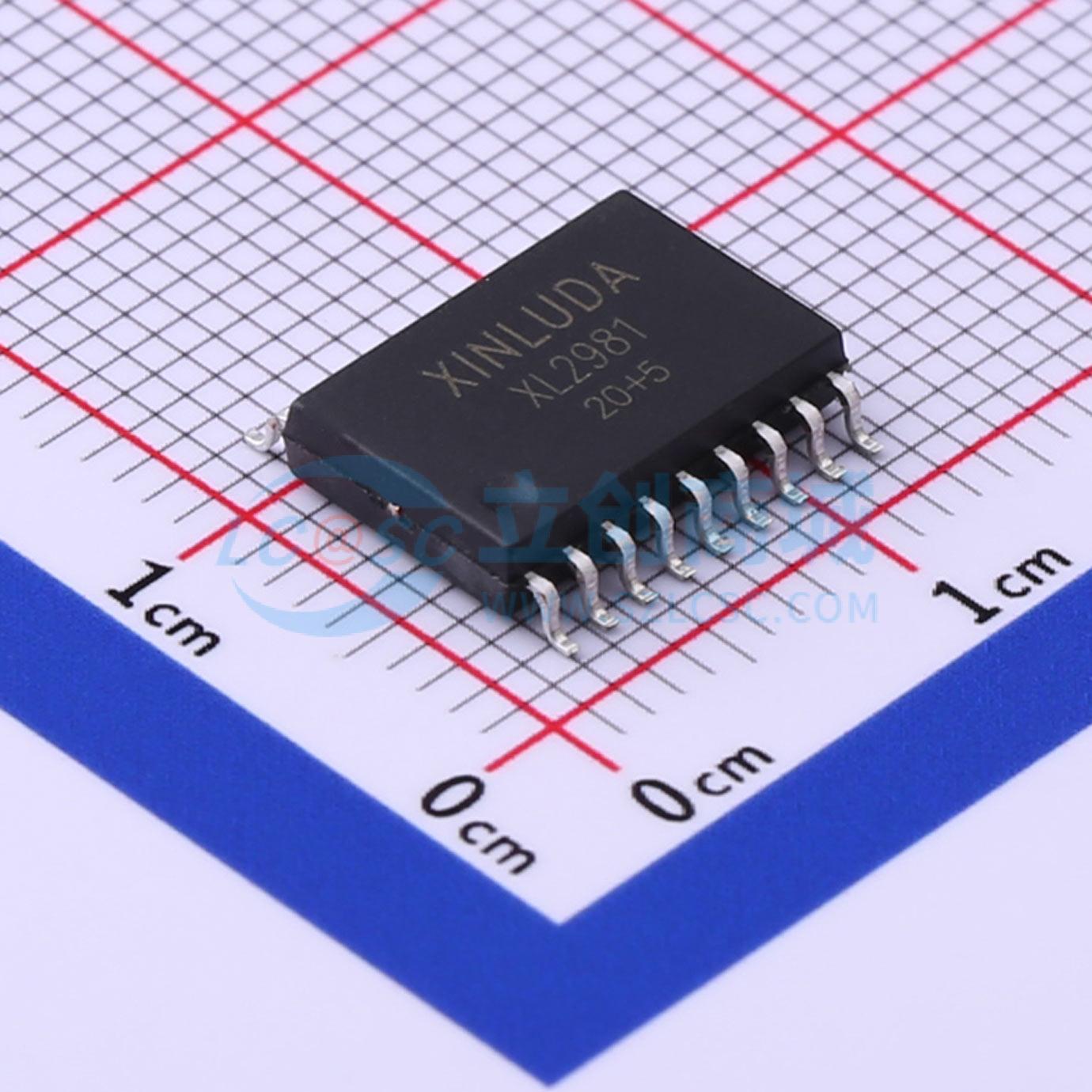

XL2981
高压大电流源驱动器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 8通道的源驱动器
- 品牌名称
- XINLUDA(信路达)
- 商品型号
- XL2981
- 商品编号
- C556269
- 商品封装
- SOP-18-300mil
- 包装方式
- 编带
- 商品毛重
- 0.95克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 达林顿晶体管阵列 | |
| 通道数 | 八路 | |
| 集电极漏电流(Icex) | 200uA |
| 属性 | 参数值 | |
|---|---|---|
| 输入电流(on) | 140uA | |
| 正向压降(Vf) | 1.5V | |
| 反向电流(Ir) | 50uA |
商品概述
XL2981和XD2981是8通道、高压、大电流源驱动器阵列，适用于从逻辑电平TTL、CMOS或PMOS控制信号切换高功率负载。这些驱动器可以管理多个负载，最高可达50V和500mA，仅受封装功率耗散限制。新缕达的XL2981/XD2981具有与5V TTL和5V至15V CMOS或PMOS逻辑输出兼容的输入。XL2981和XD2981提供18引脚塑料DIP和18引脚宽SOP封装。这两种器件均可在工业温度范围内工作。
应用领域
- 继电器和螺线管切换
- 步进电机
- LED 和白炽灯显示器
