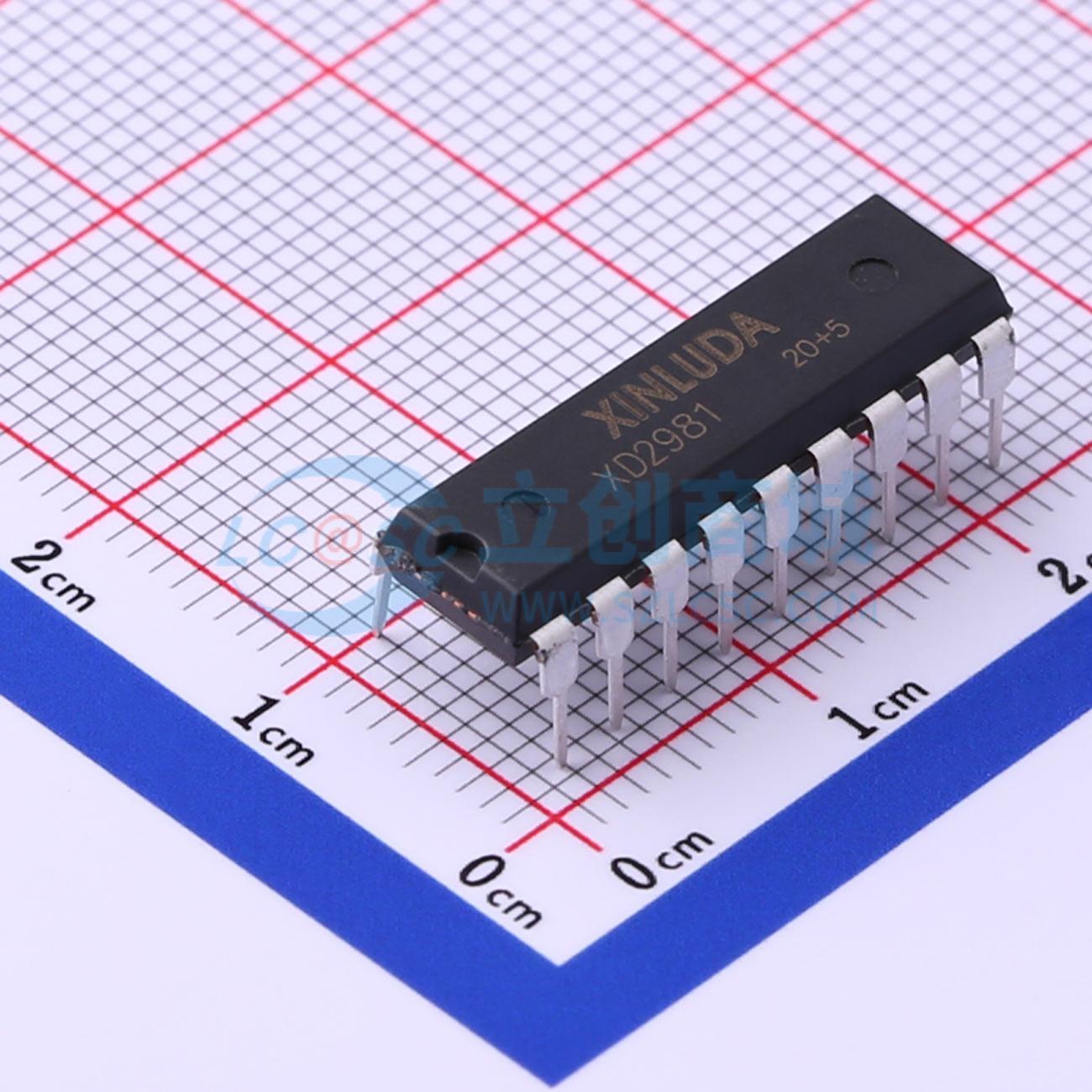

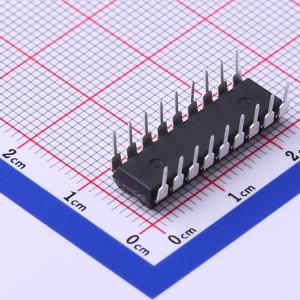

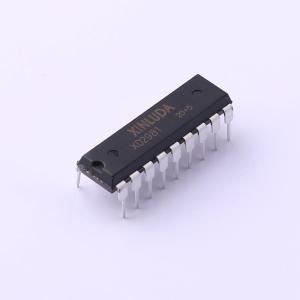

温馨提醒：图片仅供参考，商品以实物为准
XD2981
XD2981
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- XL2981和XD2981是8通道、高压、大电流源驱动阵列，非常适合根据逻辑电平的TTL、CMOS或PMOS控制信号来切换高功率负载。这些驱动器可驱动多个电压高达50V、电流高达500mA的负载，仅受封装功耗的限制。
- 品牌名称
- XINLUDA(信路达)
- 商品型号
- XD2981
- 商品编号
- C556270
- 商品封装
- DIP-18
- 包装方式
- 管装
- 商品毛重
- 2.055克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 功率电子开关 | |
| 类型 | 高侧开关 | |
| 通道数 | 8 | |
| 输入控制逻辑 | 高电平有效 |
| 属性 | 参数值 | |
|---|---|---|
| 最大连续电流 | 500mA | |
| 工作电压 | 5V~15V | |
| 工作温度 | -40℃~+85℃ |
商品概述
XL2981和XD2981是8通道、高压、大电流源驱动器阵列，适用于从逻辑电平TTL、CMOS或PMOS控制信号切换高功率负载。这些驱动器可以管理多个负载，最高可达50V和500mA，仅受封装功率耗散限制。新缕达的XL2981/XD2981具有与5V TTL和5V至15V CMOS或PMOS逻辑输出兼容的输入。XL2981和XD2981提供18引脚塑料DIP和18引脚宽SOP封装。这两种器件均可在工业温度范围内工作。
应用领域
- 继电器和螺线管切换
- 步进电机
- LED 和白炽灯显示器
