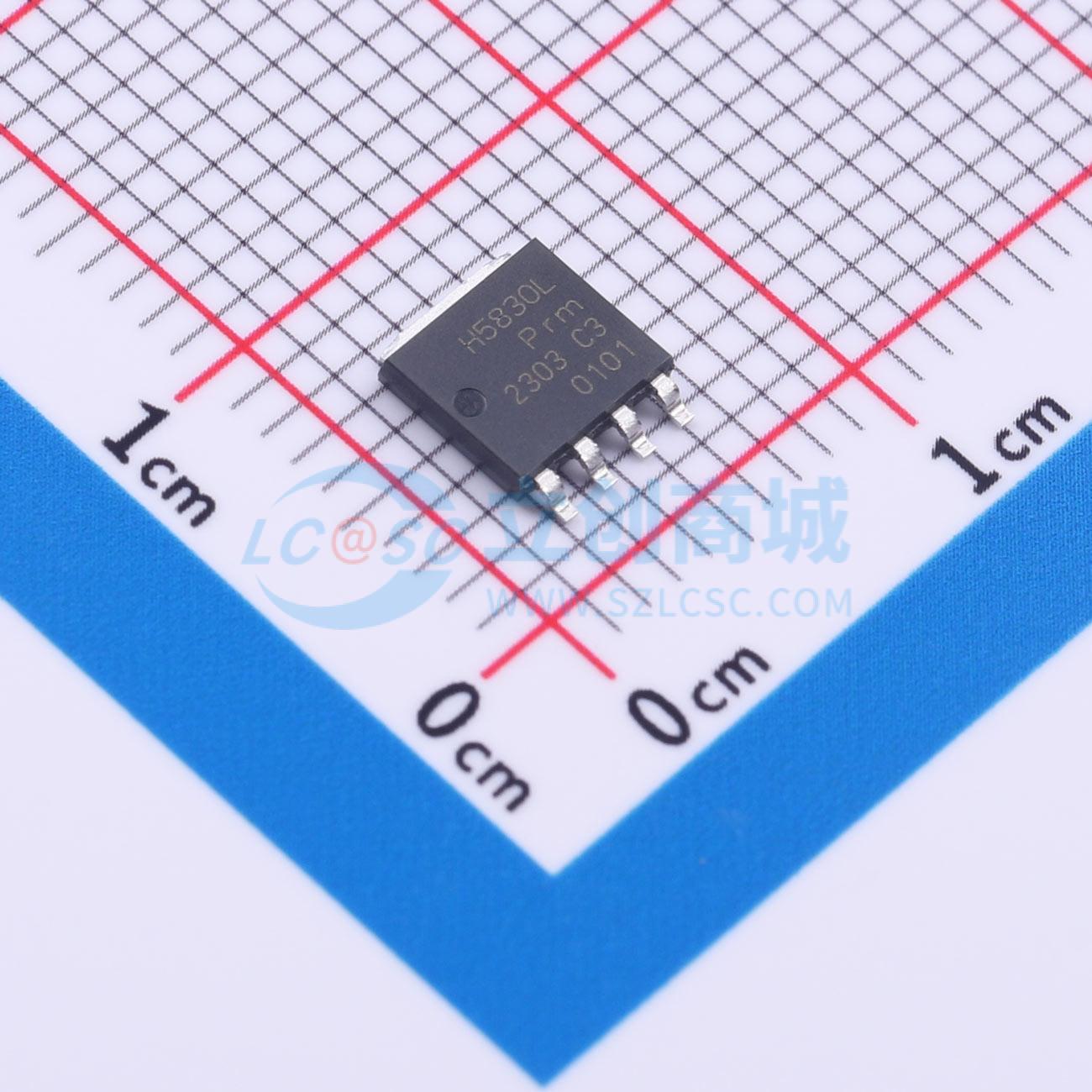

温馨提醒：图片仅供参考，商品以实物为准
PSMNR58-30YLHX
1个N沟道 耐压:30V 电流:380A
SMT扩展库SMT补贴嘉立创PCB免费打样
私有库下单最高享92折
- 品牌名称
- Nexperia(安世)
- 商品型号
- PSMNR58-30YLHX
- 商品编号
- C553350
- 商品封装
- LFPAK56E-4
- 包装方式
- 编带
- 商品毛重
- 0.198克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 1个N沟道 | |
| 漏源电压(Vdss) | 30V | |
| 连续漏极电流(Id) | 380A | |
| 导通电阻(RDS(on)) | 0.54mΩ@10V；0.71mΩ@4.5V | |
| 耗散功率(Pd) | 333W | |
| 阈值电压(Vgs(th)) | 2.2V |
| 属性 | 参数值 | |
|---|---|---|
| 栅极电荷量(Qg) | 188nC@10V | |
| 输入电容(Ciss) | 6.912nF | |
| 反向传输电容(Crss) | 580pF | |
| 工作温度 | -55℃~+175℃ | |
| 配置 | - | |
| 类型 | N沟道 |
商品概述
采用LFPAK56E封装的逻辑电平栅极驱动N沟道增强型MOSFET，针对低导通电阻（RDSon）进行了优化。即使在高温下，漏电流（IDSS）也很低，效率高，额定电流高达380 A，适用于直流负载开关和热插拔应用。
商品特性
- 在I(AS) = 190 A条件下进行100%雪崩测试
- 针对低导通电阻(RDSon)进行优化
- 在25°C时漏电流低于1 μA
- 低尖峰和振铃,适用于低电磁干扰(EMI)设计
- 针对4.5 V栅极驱动进行优化
- 采用铜夹设计,降低寄生电感和电阻
- 高可靠性LFPAK封装,可承受175°C高温
- 可进行波峰焊接;外露引脚便于实现最佳焊接覆盖和目视焊接检查
应用领域
- 热插拔
- 电子保险丝
- 电源或门
- 直流开关/负载开关
- 电池保护
- 有刷和无刷直流(BLDC)电机控制
- 交流-直流和直流-直流应用中的同步整流
