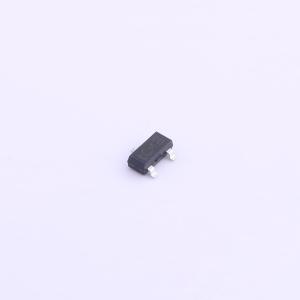

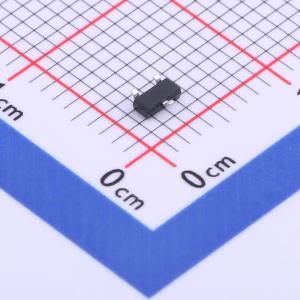

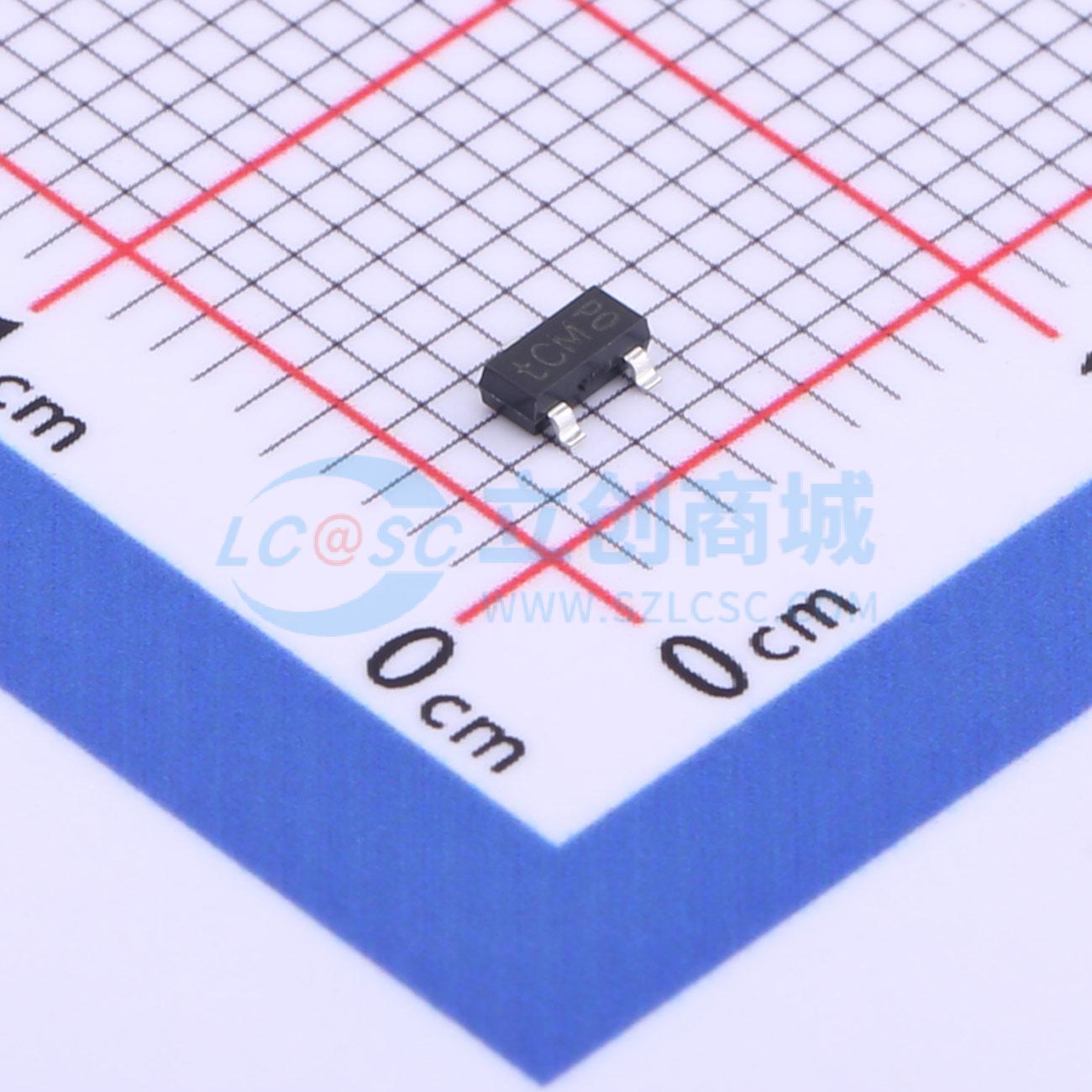

2N7002NXAKR
1个N沟道 耐压:60V 电流:190mA 300mA
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- N- 沟道增强型场效应晶体管 (FET)，采用沟槽 MOSFET 技术，封装为小型 SOT23 (TO-236AB) 表面贴装器件 (SMD) 塑料封装。
- 品牌名称
- Nexperia(安世)
- 商品型号
- 2N7002NXAKR
- 商品编号
- C551416
- 商品封装
- SOT-23
- 包装方式
- 编带
- 商品毛重
- 0.025克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 1个N沟道 | |
| 漏源电压(Vdss) | 60V | |
| 连续漏极电流(Id) | 190mA；300mA | |
| 导通电阻(RDS(on)) | 4.5Ω@10V,100mA | |
| 耗散功率(Pd) | 265mW；1.33W |
| 属性 | 参数值 | |
|---|---|---|
| 阈值电压(Vgs(th)) | 2.1V | |
| 栅极电荷量(Qg) | 430pC@4.5V | |
| 输入电容(Ciss) | 20pF@10V | |
| 反向传输电容(Crss) | - | |
| 工作温度 | -55℃~+150℃@(Tj) |
商品概述
采用沟槽MOSFET技术的N沟道增强型场效应晶体管（FET），封装为小型SOT23（TO - 236AB）表面贴装器件（SMD）塑料封装。
商品特性
- 开关速度极快
- 沟槽MOSFET技术
- 具备静电放电保护
应用领域
- 继电器驱动器
- 高速线路驱动器
- 低端负载开关
- 开关电路
