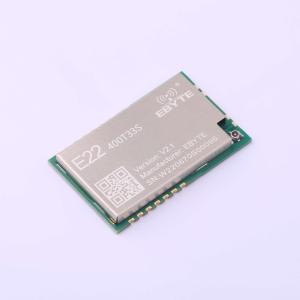

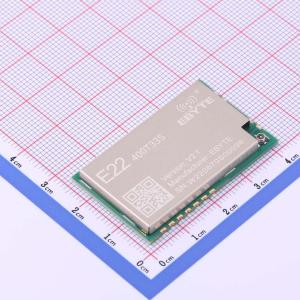

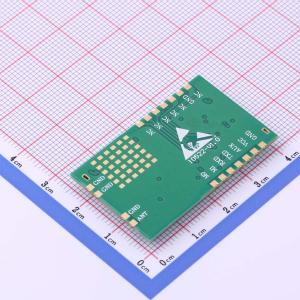

温馨提醒：图片仅供参考，商品以实物为准
E22-400T33S
433MHz无线通信串口中继组网物联网射频芯片2W大功率贴片
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 新一代LoRa无线模块（UART）基于SEMTECH高性能RF芯片研发，具备多种传输方式，工作在（410.125-493.125MHz）频段（默认433.125MHz），采用LoRa扩频技术，TTL电平输出，支持2.3V至5.5V供电电压。采用新一代LoRa扩频技术，速度更快、功耗更低、尺寸更小；支持空中唤醒、无线配置、载波监测、自动中继、通信密钥等功能，支持分包长度设置。
- 品牌名称
- EBYTE(亿佰特)
- 商品型号
- E22-400T33S
- 商品编号
- C5124400
- 商品封装
- SMD,40.5x25mm
- 包装方式
- 编带
- 商品毛重
- 7克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | LoRa模块 | |
| 发射功率 | 33dBm | |
| 接口类型 | UART | |
| 调制方式 | LoRa | |
| 工作电压 | 3.3V~5.5V |
| 属性 | 参数值 | |
|---|---|---|
| 天线形式 | 邮票孔天线 | |
| 接收电流 | 15mA | |
| 发送电流 | 1200mA | |
| 接收灵敏度 | -147dBm | |
| 通讯距离 | 16km |
商品概述
E22-400T33S 是全新一代的LoRa 无线模块，基于SX1262 射频芯片的无线串口模块（UART），具有多种传输方式，工作在 (410.125... 493.125MHz）频段（默认 433.125MHz ），LoRa 扩频技术，TTL 电平输出，支持3.3V - 5.5V 的供电电压。 E22-400T33S 采用全新一代LoRa 扩频技术，与传统SX1278 方案相比，SX1262 更远，速度更快，功耗更低，体积更小；支持空中唤醒、无线配置、载波监听、自动中继、通信密钥等功能，支持分包长度设定。
商品特性
- 基于SX1262 开发全新LoRa 扩频调制技术，带来更远的通讯距离，抗干扰能力更强
- 支持自动中继组网，多级中继适用于超远距离通信，同一区域运行多个网络同时运行
- 支持用户自行设定通信密钥，且无法被读取，极大提高了用户数据的保密性
- 支持LBT 功能，在发送前监听信道环境噪声，可极大的提高模块在恶劣环境下的通信成功率
- 支持RSSI 信号强度指示功能，用于评估信号质量、改善通信网络、测距
- 支持无线参数配置，通过无线发送指令数据包，远程配置或读取无线模块参数
- 支持空中唤醒，即超低功耗功能，适用于电池供电的应用方案
- 支持定点传输、广播传输、信道监听
- 支持深度休眠，该模式下整机功耗约 2uA
- 支持全球免许可ISM 433MHz 频段，支持 470MHz 抄表频段
- 模块内置 PA+LNA，理想条件下通信距离可达16km
- 参数掉电保存，重新上电后模块会按照设置好的参数进行工作
- 高效看门狗设计，一旦发生异常，模块将在自动重启，且能继续按照先前的参数设置继续工作
- 支持 2,4K~62.5kbps 的数据传输速率
- 支持 3.3~5.5V 供电，大于4.7V 供电均可保证最佳性能
- 工业级标准设计，支持 -40~+85°C 下长时间使用
- 模块功率最大可达2W(33dBm)，传输更远更稳定
应用领域
- 家庭安防报警及远程无钥匙进入
- 智能家居以及工业传感器等
- 无线报警安全系统
- 楼宇自动化解决方案
- 无线工业级遥控器
- 医疗保健产品
- 高级抄表架构(AMI)
- 汽车行业应用
