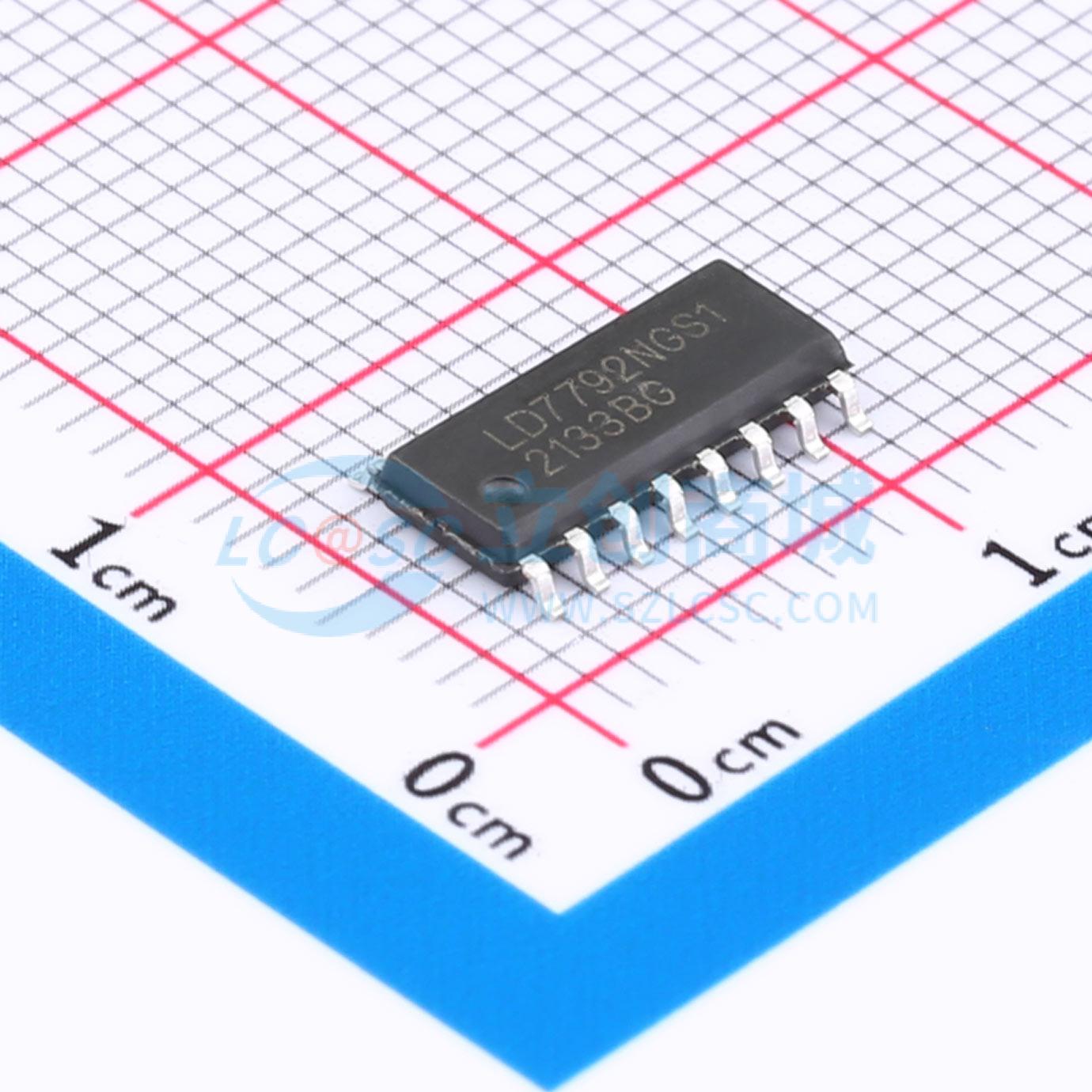

LD7792NGS1
LD7792NGS1
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- LD7792N/O 是 LD7792 的增强版，极大地降低了启动和轻载期间产生的可听噪声，同时也进一步改善了总谐波失真（THDi）。LD7792N/O 采用过渡模式功率因数校正（PFC）控制器和准谐振（QR）电流模式控制器，适用于高功率应用，具有成本效益高、外部元件少的设计特点。智能 PFC 开关控制、零电流检测（ZCD）和频率限制机制使其在任何负载条件下都能实现更高的效率
- 品牌名称
- Leadtrend(通嘉科技)
- 商品型号
- LD7792NGS1
- 商品编号
- C5124415
- 商品封装
- SOP-16
- 包装方式
- 编带
- 商品毛重
- 0.35克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 功率因数校正(PFC)控制器 | |
| 类型 | PFC控制器+AC-DC控制器 | |
| 工作模式 | QR；CRM | |
| 工作电压 | 10V~28V | |
| 拉电流(IOH) | 1A |
| 属性 | 参数值 | |
|---|---|---|
| 灌电流(IOL) | 500mA | |
| 开关频率 | 85kHz | |
| 工作电流 | 2mA | |
| 静态电流(Iq) | 1.3mA | |
| 工作温度 | -40℃~+125℃ |
商品概述
LD7792N/O是LD7792的增强版，大大降低了启动和轻载期间产生的可听噪声，同时也进一步改善了总谐波失真（THDi）。LD7792N/O采用过渡模式功率因数校正（PFC）控制器和准谐振（QR）电流模式控制器，适用于高功率应用，具有成本效益高、外部元件少的设计特点。 智能PFC开关控制、零电流检测（ZCD）和频率限制机制可在任何负载条件下实现更高的效率。 该器件还集成了多种保护功能，如欠压/过压保护、过载保护（OLP）、过温保护（OTP）、过压保护（OVP）和带高低线补偿的过流保护（OCP），因此可以保护系统免受偶发性故障的损坏。
商品特性
- 集成PFC和QR或PWM反激控制器
- PFC采用过渡模式运行
- 反激采用准谐振运行
- 可接受交流/直流输入
- 欠压/过压保护
- 内部软启动功能
- 可调节OLP消抖时间
- PFC轻载关断控制
- 过压保护（OVP）
- 过流保护（逐周期电流限制）
- 内部OTP功能
- 外部OTP保护
- PFC和反激典型驱动能力为500 / -1000mA
应用领域
- LED照明
