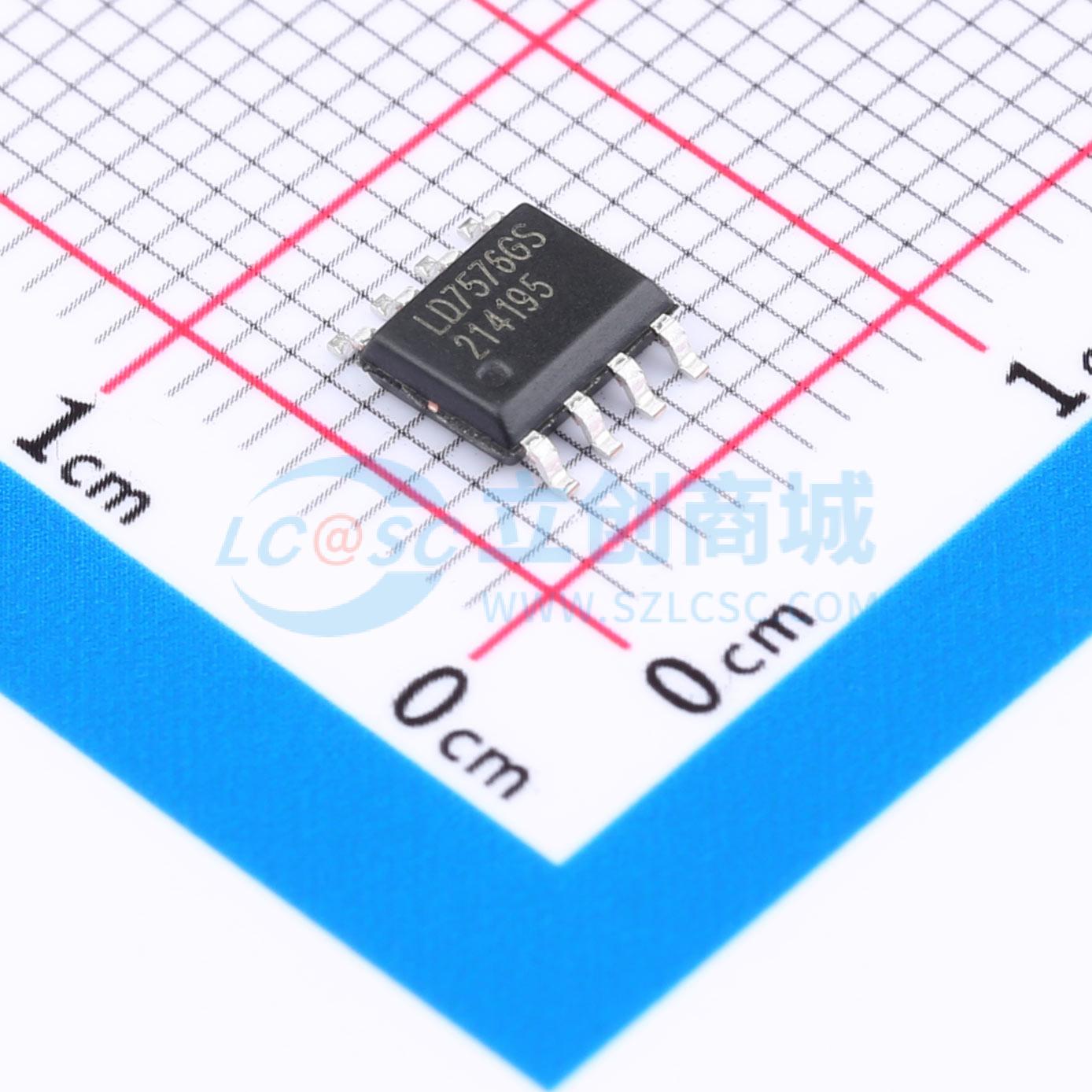

温馨提醒：图片仅供参考，商品以实物为准
LD7576GS
具备高压启动电路和可调过负载保护（OLP）延迟时间的绿色模式PWM控制器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- LD7576X 系列性能卓越，集高度集成的功能、保护机制和 EMI 改善方案于一体。对于成本敏感型系统而言，它是理想之选，能减少元件数量并降低系统总体成本。LD7576X 系列具备近乎无损的高压启动电路、绿色节能模式、电流检测前沿消隐和内部斜坡补偿功能
- 品牌名称
- Leadtrend(通嘉科技)
- 商品型号
- LD7576GS
- 商品编号
- C5124414
- 商品封装
- SOP-8
- 包装方式
- 编带
- 商品毛重
- 0.24克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | AC-DC控制器和稳压器 | |
| 是否隔离 | 隔离 | |
| 工作电压 | 11V~25V | |
| 开关频率 | 61kHz~69kHz | |
| 耗散功率(Pd) | 400mW |
| 属性 | 参数值 | |
|---|---|---|
| 最大占空比 | 75% | |
| 特性 | 过热保护(OTP)；欠压保护(UVP)；过压保护(OVP) | |
| 工作温度 | -40℃~+125℃ | |
| 反馈方式 | 副边反馈 |
商品概述
LD7576X系列性能卓越，集成了多种功能、保护机制和改善EMI的解决方案。对于成本敏感型系统而言，它是理想之选，可减少元件数量和整体系统成本。 LD7576X系列具备近乎无损的高压启动电路、绿色模式节能运行、电流检测前沿消隐和内部斜率补偿等特性。此外，该系列还配备了诸如OLP（过载保护）、OVP（过压保护）和OTP（过温保护）等保护功能，可防止电路在异常情况下受损。 LD7576X系列提供DIP - 8、SOP - 8和SOP - 7封装。
商品特性
- 高压（500V）启动电路
- 电流模式控制
- 无音频噪声绿色模式控制
- UVLO（欠压锁定）
- CS引脚LEB（前沿消隐）
- 内部斜率补偿
- Vcc引脚OVP（过压保护）
- 片上OTP（过温保护）
- OLP（过载保护）
- CT引脚锁存模式保护
- 500mA驱动能力
- 可调节OLP延迟时间
应用领域
- 开关型AC/DC适配器和电池充电器
- 开放式开关电源
- LCD显示器/电视电源
