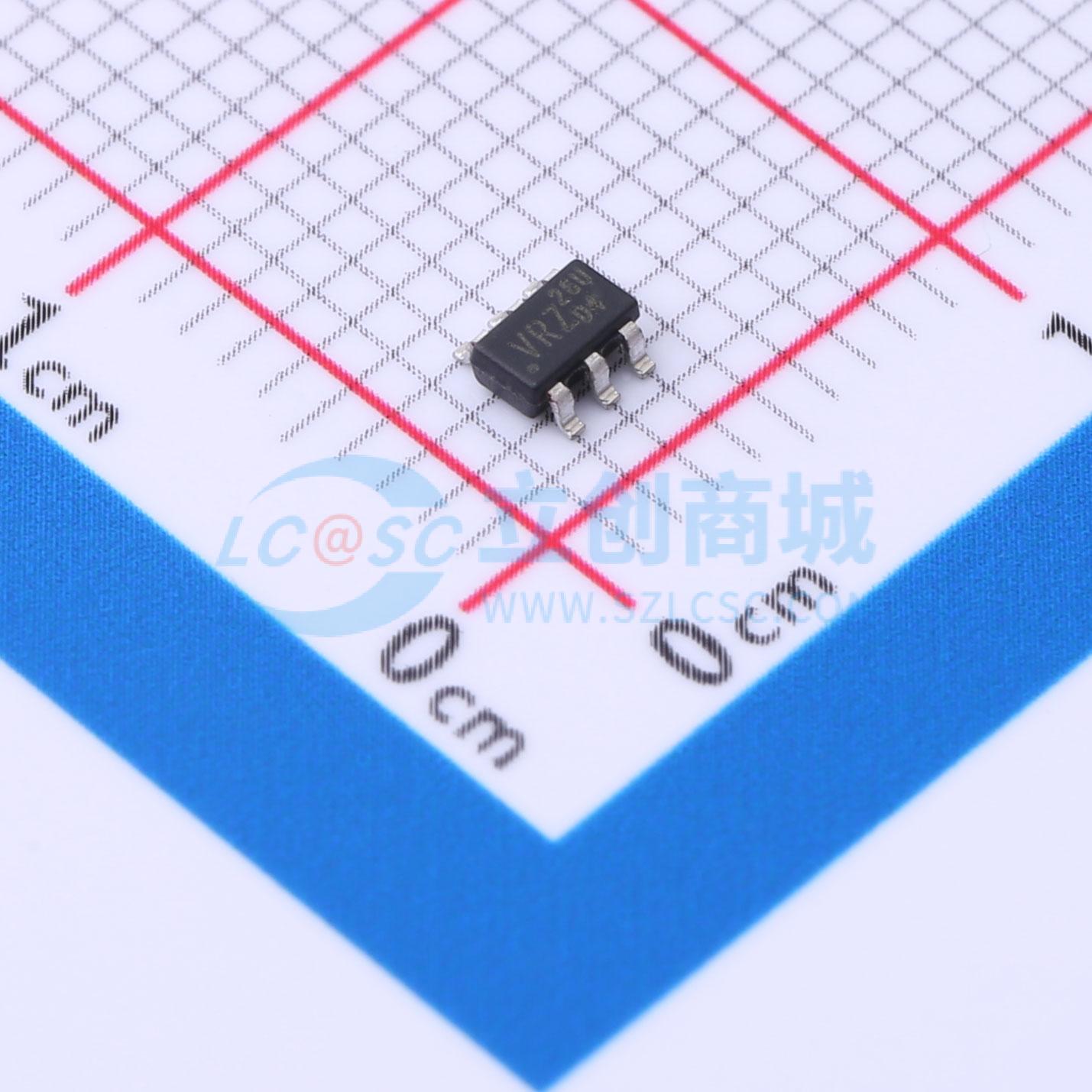

温馨提醒：图片仅供参考，商品以实物为准

LD8526UGL

具备绿色模式功能的同步整流驱动器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: LD8526U/UP是一款次级侧同步整流（SR）驱动IC。它适用于CCM、DCM和QR模式下的反激式低端和高端同步整流。对于正激式续流整流应用，LD8526U/UP可用于CCM和DCM工作模式
品牌名称: Leadtrend(通嘉科技)
商品型号: LD8526UGL
商品编号: C5124419
商品封装: SOT-26
包装方式: 编带
商品毛重: 0.045克(g)

商品参数

商品概述

LD8526U/UP是一款次级侧同步整流（SR）驱动IC。它适用于CCM、DCM和QR模式下的反激式低端和高端同步整流。对于正激式续流整流应用，LD8526U/UP可用于CCM和DCM工作模式。在轻载条件下，LD8526U/UP将进入绿色模式，通过停止SR MOSFET驱动功能来降低工作电流。 LD8526U/UP可通过高端整流应用产生自身的电源电压，为电池充电。

商品特性

适用于CCM、DCM和QR（谷底锁定）模式下的反激式低端和高端同步整流
适用于CCM和DCM模式下的正激式续流整流
无需辅助绕组，可在低输出电压和/或高端整流情况下实现自供电运行
适用于具有峰值负载功能的初级侧（最大频率130kHz）
适用于输出电压范围为3V至21V、VCC范围为3V至9V的PD应用
可编程关断电平
快速关断总延迟为30ns
200μA超低绿色模式工作电流
栅极源极/灌电流能力：0.5A / -3A

应用领域

开关型AC/DC适配器和电池充电器
开放式开关电源

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(3000个/圆盘，最小起订量 1 个)

个

起订量：1 个3000个/圆盘

总价金额：

￥ 0.00

近期成交1单

	属性	参数值
	商品目录	AC-DC控制器和稳压器
	工作电压	3V~12V
	开关频率	130kHz
	耗散功率(Pd)	200mW
	拓扑结构	反激式；正激式

	属性	参数值
	特性	过热保护(OTP)；欠压保护(UVP)
	工作温度	-40℃~+125℃
	工作模式	CCM；QR；DCM
	反馈方式	副边反馈
