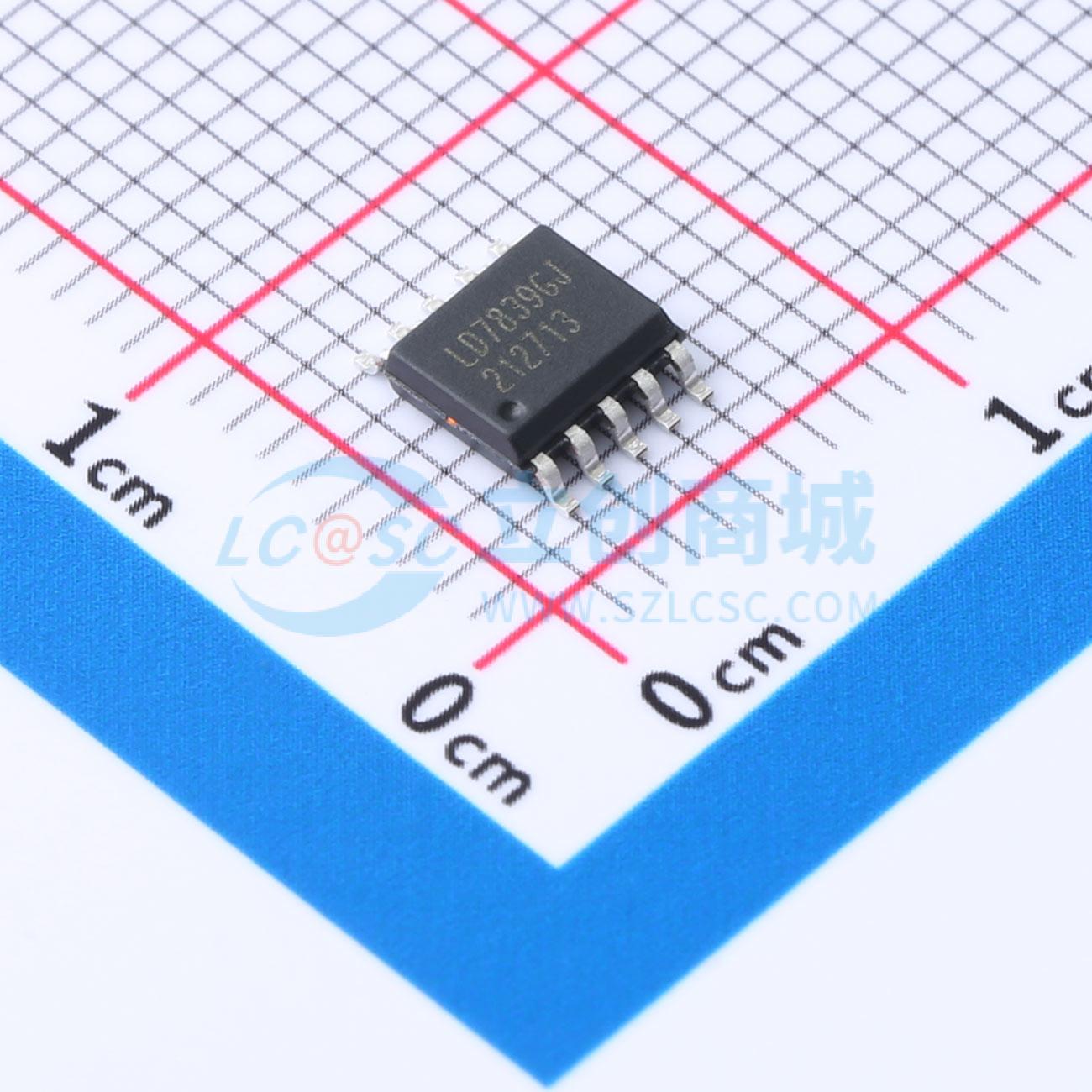

温馨提醒：图片仅供参考，商品以实物为准
LD7839GJ
具备调光功能和热折返功能的高性能原边LED控制器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 是一款适用于LED照明应用的单级反激式PFC控制器，具有可调光恒流和原边调节（PSR）控制算法。它驱动转换器在准谐振模式下运行以实现高效率。通过PSR，无需次级侧的并联稳压器和光耦合器，可根据原边电流进行精确反馈。是QR/DCM模式和电压模式PFC控制器，开关导通时间固定，关断时间在稳态下变化，开关频率根据输入电压或输出功率变化而变化，最大开关频率限制在约90kHz，最小开关频率限制在约20kHz。可通过调节DIM引脚电压支持模拟调光，具备过载保护、过压保护、过流保护、欠压锁定和电流检测的LEB等强大保护功能，还通过可编程NTC提供热折返功能。
- 品牌名称
- Leadtrend(通嘉科技)
- 商品型号
- LD7839GJ
- 商品编号
- C5124416
- 商品封装
- SOP-10-150mil
- 包装方式
- 编带
- 商品毛重
- 0.26克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | LED驱动 | |
| 类型 | AC-DC | |
| 开关频率 | 20kHz~90kHz | |
| 通道数 | 1 | |
| 调光 | PWM | |
| 特性 | 过流保护(OCP)；过压保护(OVP)；过温保护(OTP)；短路保护(SCP)；欠压保护(UVP) |
| 属性 | 参数值 | |
|---|---|---|
| 工作电压(AC) | 85VAC~277VAC | |
| 拓扑结构 | 反激 | |
| 工作温度 | -40℃~+125℃ | |
| 开关管(内置/外置) | 外置 | |
| 恒流精度 | 2% |
商品概述
宽输入电压范围：85~277Vac。通过ST引脚实现快速启动控制（<0.55秒）。原边反馈控制器。线路前馈以提高精度。紧密的恒流调节（±2%，典型值）。功率因数校正（>0.9，典型值）。优化总谐波（x10%，典型值）。通过DIM引脚实现调光功能 - 直流调光输入范围：0.5V~2.5V - PWM调光输入范围：800Hz~2KHz。强大的保护特性 - 通过VS引脚实现棕入/出检测 - 通过VS引脚实现交流输入过压保护 - VCC引脚上的过压保护 - 可编程开路LED（OVP）保护在ZCD或SD引脚上 - 周期性峰值电流限制 - 第二电流限制保护（CSP）- 电流感应短路保护（CSCP）- 输出短路保护 - 通过外部NTC在SD引脚上的热折返 - 内部过温保护。该器件采用标准SOIC10封装，高度集成，所需外部元件数量最少。内置了一整套安全保护措施，简化了设计，如LED开路、LED短路、VCC欠压锁定（UVLO）、VCC过压（VCC_OVP）、过载、输入欠/过压、外部/内部过温、周期性电流限制等。为了确保在高温下的可靠运行，还提供了一个用户可配置的电流折返电路。
应用领域
- AC-DC LED照明驱动器。
