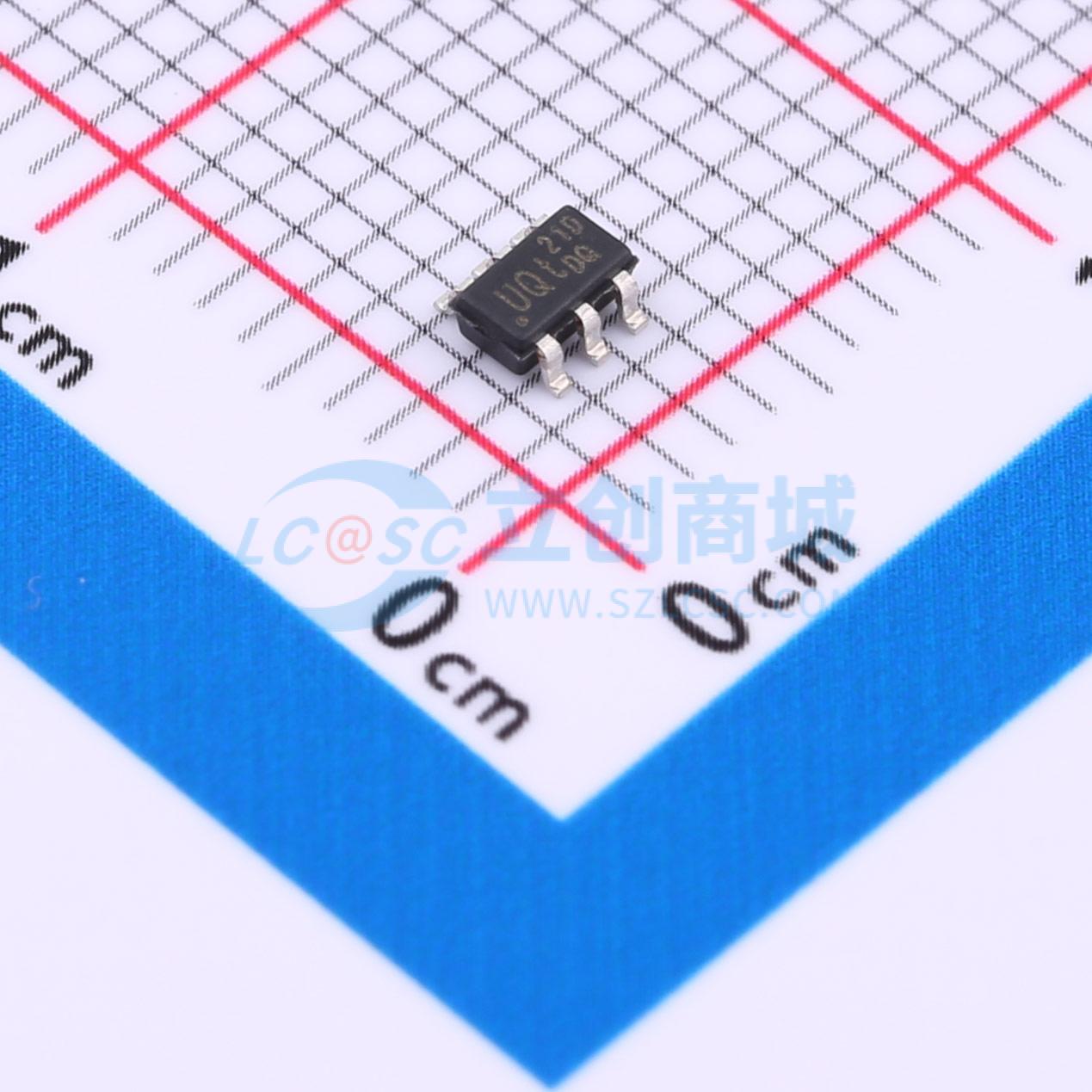

温馨提醒：图片仅供参考，商品以实物为准
LD5521DGL
具备频率交换和集成保护功能的准谐振PWM反激式控制器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- LD5521D将准谐振PWM控制功能集成到SOT - 26封装中。它所需的元件数量更少，占用的电路空间更小，尤其适用于低成本的整体解决方案。其实现的功能包括低启动电流、绿色节能模式运行、电流检测前沿消隐和内部软驱动
- 品牌名称
- Leadtrend(通嘉科技)
- 商品型号
- LD5521DGL
- 商品编号
- C5124412
- 商品封装
- SOT-26
- 包装方式
- 编带
- 商品毛重
- 0.047克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | AC-DC控制器和稳压器 | |
| 是否隔离 | 隔离 | |
| 工作电压 | 8V~26.5V | |
| 开关频率 | 130kHz | |
| 耗散功率(Pd) | 200mW |
| 属性 | 参数值 | |
|---|---|---|
| 拓扑结构 | 反激式 | |
| 特性 | 过热保护(OTP)；短路保护(SCP)；欠压保护(UVP)；过压保护(OVP)；过载保护(OLP) | |
| 工作温度 | -40℃~+125℃ | |
| 工作模式 | QR | |
| 反馈方式 | 副边反馈 |
商品概述
LD5521D将准谐振PWM控制功能集成到SOT-26封装中。它所需的元件数量少，占用的电路空间小，特别适合低成本的整体解决方案。 所实现的功能包括低启动电流、绿色模式节能运行、电流检测前沿消隐和内部软驱动。它还具备更多保护功能，如OLP（过载保护）和OVP（过压保护），以防止电路在异常条件下损坏。 此外，QR抖动功能可以降低噪声水平，从而帮助电源电路设计人员以最低的元件成本和开发时间轻松处理EMI滤波器。
商品特性
- 采用准谐振操作的次级侧反馈控制
- 低启动电流（<5μA）
- 轻载时0.5mA的超低工作电流
- 最高130kHz开关频率
- 具有逐周期电流限制的电流模式控制
- 绿色模式控制
- UVLO（欠压锁定）
- CS引脚的LEB（前沿消隐）
- VCC OVP（过压保护）
- FB引脚的可调OVP（过压保护）
- 通过FB引脚实现输出短路保护
- OLP（过载保护）
- 内部OTP（过温保护）
- 250mA / -500mA驱动能力
应用领域
- 开关型AC/DC适配器
