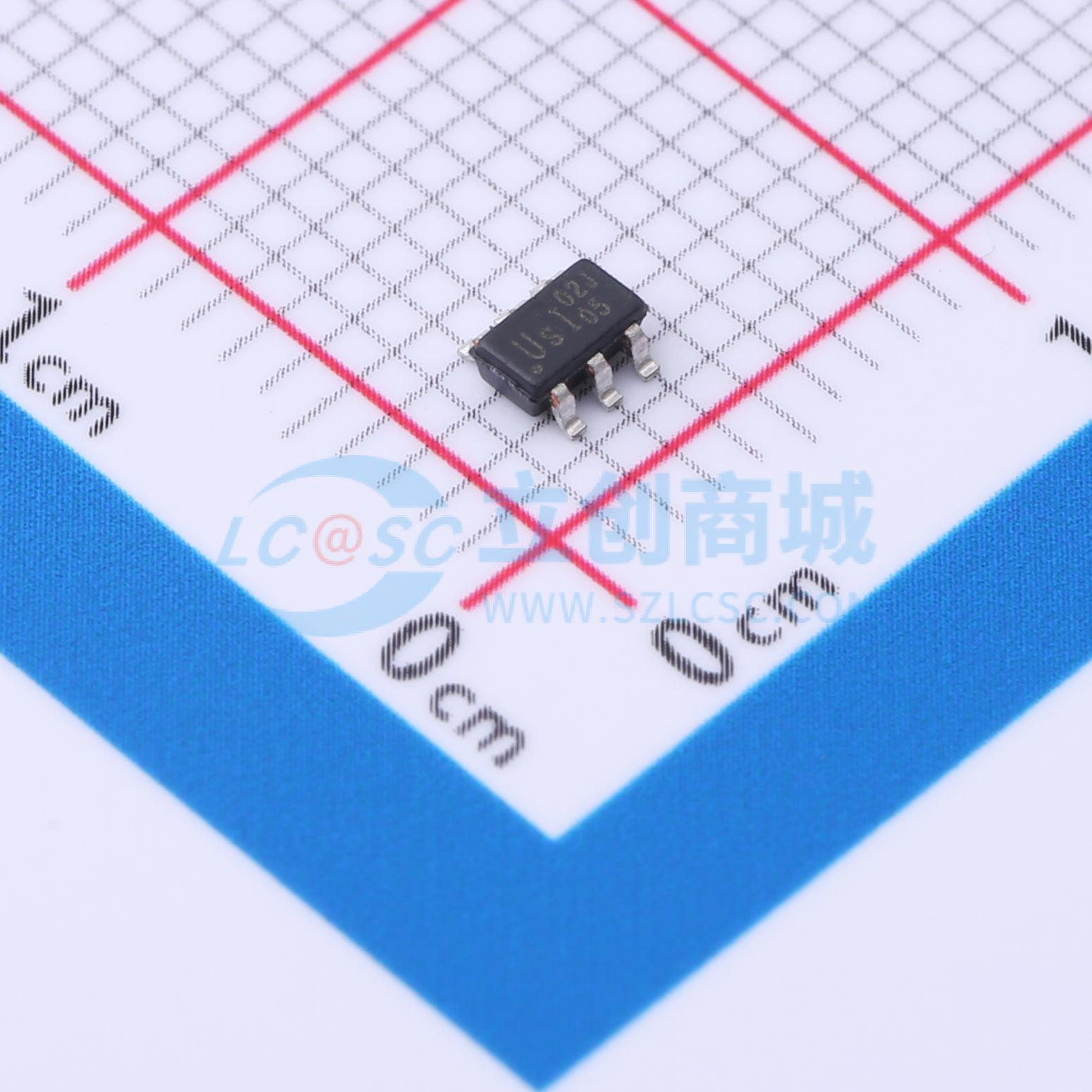

温馨提醒：图片仅供参考，商品以实物为准
LD6802JGL
LED照明输出电流纹波抑制器，适用于可调光LED恒流系统
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 是用于LED照明的输出电流纹波抑制器。它支持在具有恒流的隔离或非隔离有源PFC架构的输出端轻松使用。易于通过最小输出电容实现电流纹波限制，内置可调过压保护/多级过流保护，内部钳位齐纳二极管可用于宽范围LED电压应用。该器件采用SOT-26封装，可最大限度减小PCB尺寸和元件数量。
- 品牌名称
- Leadtrend(通嘉科技)
- 商品型号
- LD6802JGL
- 商品编号
- C5124413
- 商品封装
- SOT-26
- 包装方式
- 编带
- 商品毛重
- 0.045克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | LED驱动 | |
| 工作电压(DC) | 9V~30V | |
| 开关频率 | - | |
| 通道数 | - | |
| 调光 | 模拟 |
| 属性 | 参数值 | |
|---|---|---|
| 特性 | 过温保护(OTP)；开路保护；短路保护(SCP) | |
| 拓扑结构 | - | |
| 工作温度 | -40℃~+125℃ | |
| 开关管(内置/外置) | 外置 | |
| 恒流精度 | 5% |
商品概述
LD6802/J是一款用于LED照明的输出电流纹波抑制器。它支持在采用恒流的隔离或非隔离有源PFC架构的输出端轻松使用。 LD6802/J能够以最小的输出电容轻松实现电流纹波限制，内置可调过压保护/多级过流保护，并且内部钳位齐纳二极管可用于宽范围的LED电压应用。该器件采用SOT - 26封装，可最大限度减小PCB尺寸和元件数量。
商品特性
- 自适应100Hz/120Hz电流纹波消除器控制器
- 内置输入电压钳位电路
- 6V MOSFET控制驱动电压
- 可编程的LED电流纹波幅度
- 可编程的LED最大阴极电压
- 可编程的最大LED电流
- 支持宽范围输出电流变化
- 灯短路或开路保护
- 内置内部过温保护
- SOT - 26封装
应用领域
- 无纹波电流模拟调光LED电源的LED驱动器应用（包括可控硅调光系统）
