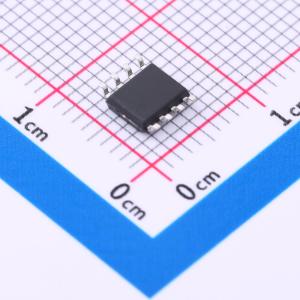

温馨提醒：图片仅供参考，商品以实物为准
IRF7343TRPBF
耐压:60V 电流:5A
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 特性：N沟道：VDS = 60V，ID = 6.0A，RDS(ON) < 35mΩ @ VGS = 10V。 高功率和电流处理能力。 无铅产品。 表面贴装封装。 P沟道：VDS = -60V，ID = -5A，RDS(ON) < 95mΩ @ VGS = -10V
- 品牌名称
- TECH PUBLIC(台舟)
- 商品型号
- IRF7343TRPBF
- 商品编号
- C5123950
- 商品封装
- SOP-8
- 包装方式
- 编带
- 商品毛重
- 0.19克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 漏源电压(Vdss) | 60V | |
| 连续漏极电流(Id) | 6A；5A | |
| 导通电阻(RDS(on)) | 30mΩ@10V；88mΩ@10V | |
| 耗散功率(Pd) | 2W | |
| 阈值电压(Vgs(th)) | 1.2V |
| 属性 | 参数值 | |
|---|---|---|
| 栅极电荷量(Qg) | 25nC@10V；26nC@10V | |
| 输入电容(Ciss) | 1.45nF@20V | |
| 反向传输电容(Crss) | 110pF@20V | |
| 工作温度 | -55℃~+150℃ | |
| 类型 | N沟道+P沟道 | |
| 输出电容(Coss) | 60pF；145pF |
商品特性
- 漏源电压（VDS） = 20V，漏极电流（ID） = 6A
- 栅源电压（VGS） = 2.5V时，导通电阻（RDS(ON)） < 23mΩ
- 栅源电压（VGS） = 4.5V时，导通电阻（RDS(ON)） < 35mΩ
应用领域
- 负载/电源开关
- 接口开关
- 超小型便携式设备电池管理
- 逻辑电平转换
