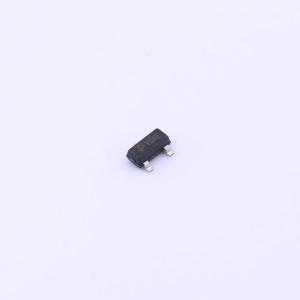

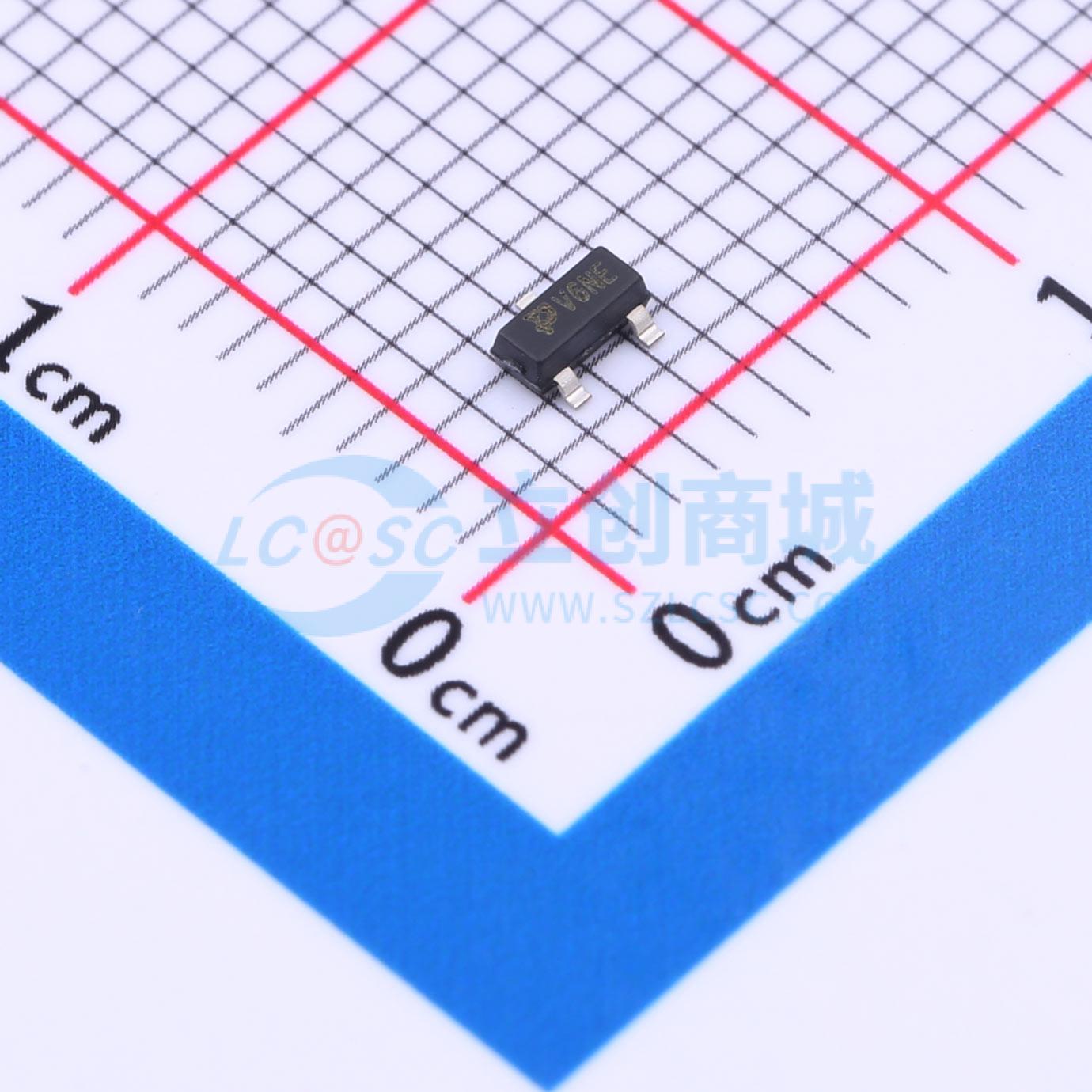

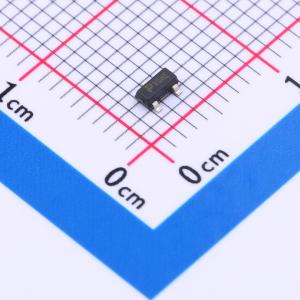

IRLML6246TRPBF
耐压:20V 电流:6A
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 特性：VDS = 20V, ID = 6A。 RDS(ON) < 23mΩ @ VGS = 2.5V。 RDS(ON) < 35mΩ @ VGS = 4.5V。应用：负载/电源开关。 接口开关
- 品牌名称
- TECH PUBLIC(台舟)
- 商品型号
- IRLML6246TRPBF
- 商品编号
- C5123959
- 商品封装
- SOT-23
- 包装方式
- 编带
- 商品毛重
- 0.029克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 1个N沟道 | |
| 漏源电压(Vdss) | 20V | |
| 连续漏极电流(Id) | 6A | |
| 导通电阻(RDS(on)) | 23mΩ@2.5V | |
| 耗散功率(Pd) | 1.25W |
| 属性 | 参数值 | |
|---|---|---|
| 阈值电压(Vgs(th)) | 1V | |
| 栅极电荷量(Qg) | 7.7nC@4.5V | |
| 输入电容(Ciss) | 574pF | |
| 反向传输电容(Crss) | 9pF | |
| 工作温度 | -55℃~+150℃ | |
| 输出电容(Coss) | 70pF |
商品特性
- 漏源电压(VDS) = 20V,漏极电流(ID) = 6A
- 栅源电压(VGS) = 2.5V 时,导通电阻(RDS(ON)) < 23mΩ
- 栅源电压(VGS) = 4.5V 时,导通电阻(RDS(ON)) < 35mΩ
应用领域
- 负载/电源开关
- 接口开关
- 超小型便携式设备的电池管理
- 逻辑电平转换
