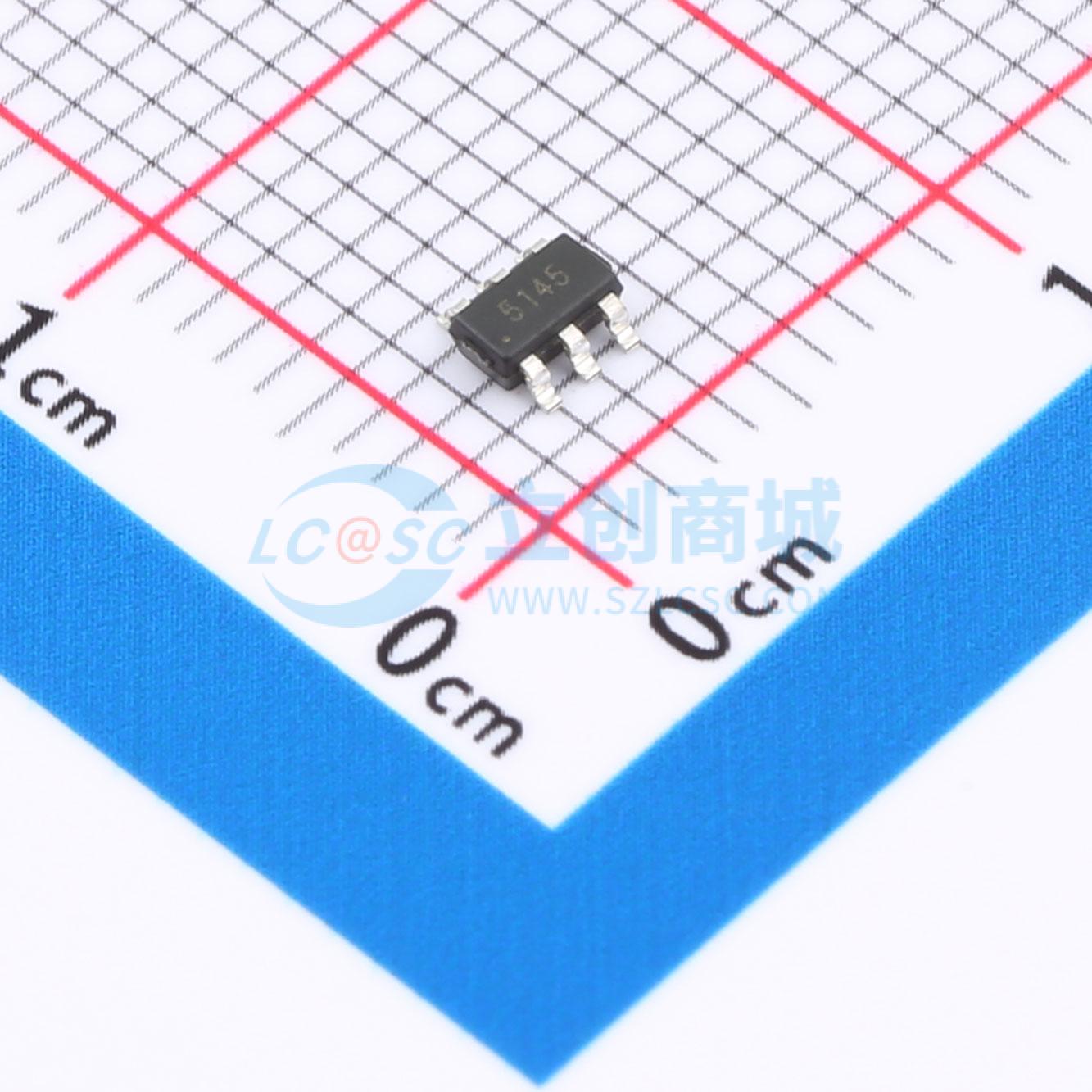

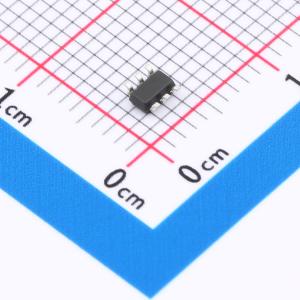

LGS5145
高效率异步降压转换器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- LGS5145是一种带内部开关的降压DC/DC稳压器,具备SKIP控制模式,将低静态电流与高开关频率相结合,可在广泛的负载电流范围内实现高效率。具有4.5V-55V的宽输入电压范围,集成式低阻值0.6Ω高侧功率MOSFET,提供至少1000mA的输出电流能力。
- 品牌名称
- Legend-Si(棱晶半导体)
- 商品型号
- LGS5145
- 商品编号
- C5123971
- 商品封装
- SOT-23-6
- 包装方式
- 编带
- 商品毛重
- 0.049克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 降压型 | |
| 工作电压 | 4.5V~55V | |
| 输出电压 | - | |
| 输出电流 | 1A | |
| 开关频率 | 1.2MHz | |
| 工作温度 | -40℃~+105℃@(TJ) |
| 属性 | 参数值 | |
|---|---|---|
| 同步整流 | 否 | |
| 输出通道数 | 1 | |
| 拓扑结构 | 降压式 | |
| 静态电流(Iq) | 150uA | |
| 开关管(内置/外置) | 内置 | |
| 输出类型 | 可调 |
