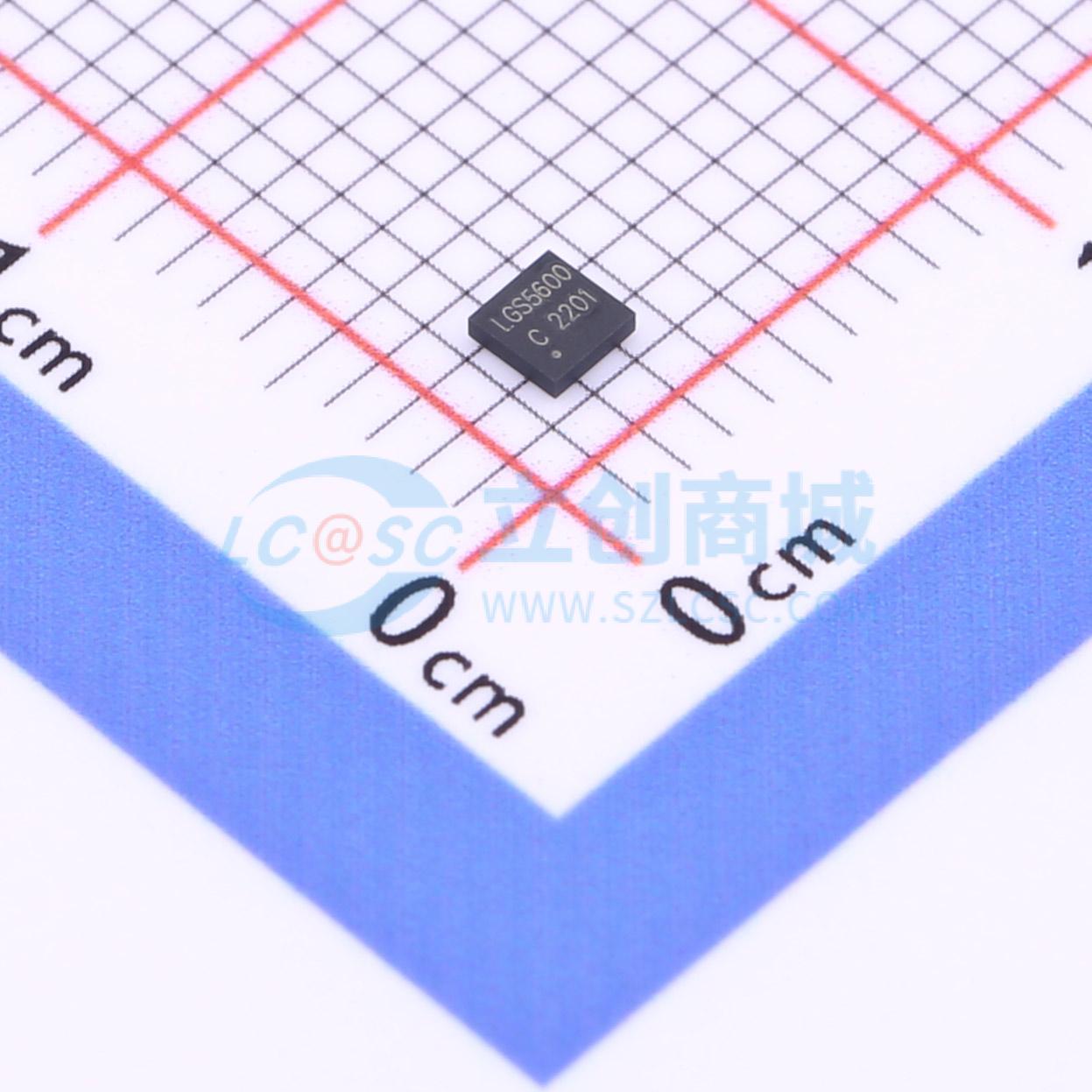

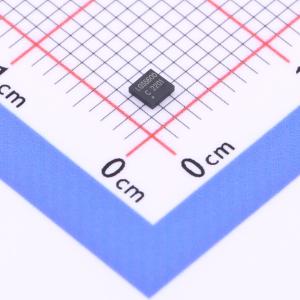

温馨提醒：图片仅供参考，商品以实物为准

LGS5600

锂电转干电池1.5V多合一IC

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: USB冲锂电池转干电池，内置线性1A充电和1.5V/1A同步BUCK，支持边冲边放，采用DFN2*2超小封装，最大1A可调充电电流，3uA以内超低功耗,支持单双灯。
品牌名称: Legend-Si(棱晶半导体)
商品型号: LGS5600
商品编号: C5123974
商品封装: DFN-8
包装方式: 编带
商品毛重: 0.03克(g)

商品参数

商品概述

LGS5600是一款集成降压转换器、锂电池充电管理、电池充电状态指示的锂电池充放电管理专用芯片，为USB充干电池提供完整的电源解决方案。充电电流和充电电压可调，支持多种规格锂电池应用，最大充电电流1A。充电电流根据锂电池温度自动调节，更加安全可靠。放电输出1.5V或2V固定电压，默认版本为1.5V，最高效率高达93%。待机电流低至3uA以内，支持锂电池长时间待机。集成充电和充满提示，以及电池未连接指示。允许充电口和输出口短接，便于布局不同应用。

商品特性

5600内置多档位电压电流调节的线性充电器
16V输入耐压
充电电流和充电电压外部电阻调节
支持4.2V/4.3V/4.35V/4.4V锂电池充电
400mA/600mA/800mA/1000mA可配置充电电流
符合锂电池充电JEITA标准，根据电池温度和输入电压智能调节充电电压和充电电流
完善的充电指示，单双灯方案兼容，外部自动识别
5600内置1.5V/1A 1.2MHz输出同步开关降压转换器
静态电流低至2uA
1A同步降压放电
降压效率高达90%
可定制2V输出的版本
完善的保护：过热，短路，过流，过压

应用领域

USB冲干电池
替代传统1.5V AA/AAA电池
带有锂电池供电和USB输出的便携式设备

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(3000个/圆盘，最小起订量 5 个)

个

起订量：5 个3000个/圆盘

总价金额：

￥ 0.00

近期成交5单

	属性	参数值
	商品目录	电池管理
	芯片类型	充电芯片
	工作电压	4.5V~5.5V
	最大充电电流	1A
	充电饱和电压	4.2V
	放电截止电压	1.5V

	属性	参数值
	电池类型	-
	电池节数	1
	工作温度	-40℃~+125℃
	电池温度检测	支持
	静态电流(Iq)	2uA
