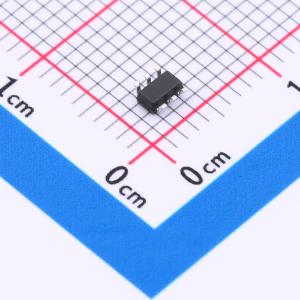

温馨提醒：图片仅供参考，商品以实物为准
TPM30V6NS6-1
耐压:30V 电流:6A
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 特性：Vds = 30V。 Id = 6A。 RDS(ON) < 23mΩ，VGS@10V。 RDS(ON) < 32mΩ，VGS@4.5V。应用：负载/电源开关。 接口开关
- 品牌名称
- TECH PUBLIC(台舟)
- 商品型号
- TPM30V6NS6-1
- 商品编号
- C5123956
- 商品封装
- SOT-23-6
- 包装方式
- 编带
- 商品毛重
- 0.035克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 1个N沟道 | |
| 漏源电压(Vdss) | 30V | |
| 连续漏极电流(Id) | 6A | |
| 导通电阻(RDS(on)) | 22mΩ@4.5V | |
| 耗散功率(Pd) | 2W |
| 属性 | 参数值 | |
|---|---|---|
| 阈值电压(Vgs(th)) | 1V | |
| 栅极电荷量(Qg) | 4.1nC@15V | |
| 输入电容(Ciss) | 345pF | |
| 反向传输电容(Crss) | 32pF | |
| 工作温度 | -55℃~+150℃ |
商品特性
- Vds = 30V,Id = 6A
- VGS为10V时,RDS(ON) < 23 mΩ
- VGS为4.5V时,RDS(ON) < 32 mΩ
应用领域
-负载/电源开关-接口开关-超小型便携式电子设备的电池管理-逻辑电平转换
