温馨提醒：图片仅供参考，商品以实物为准

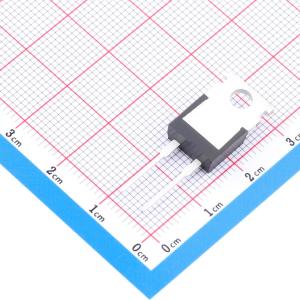

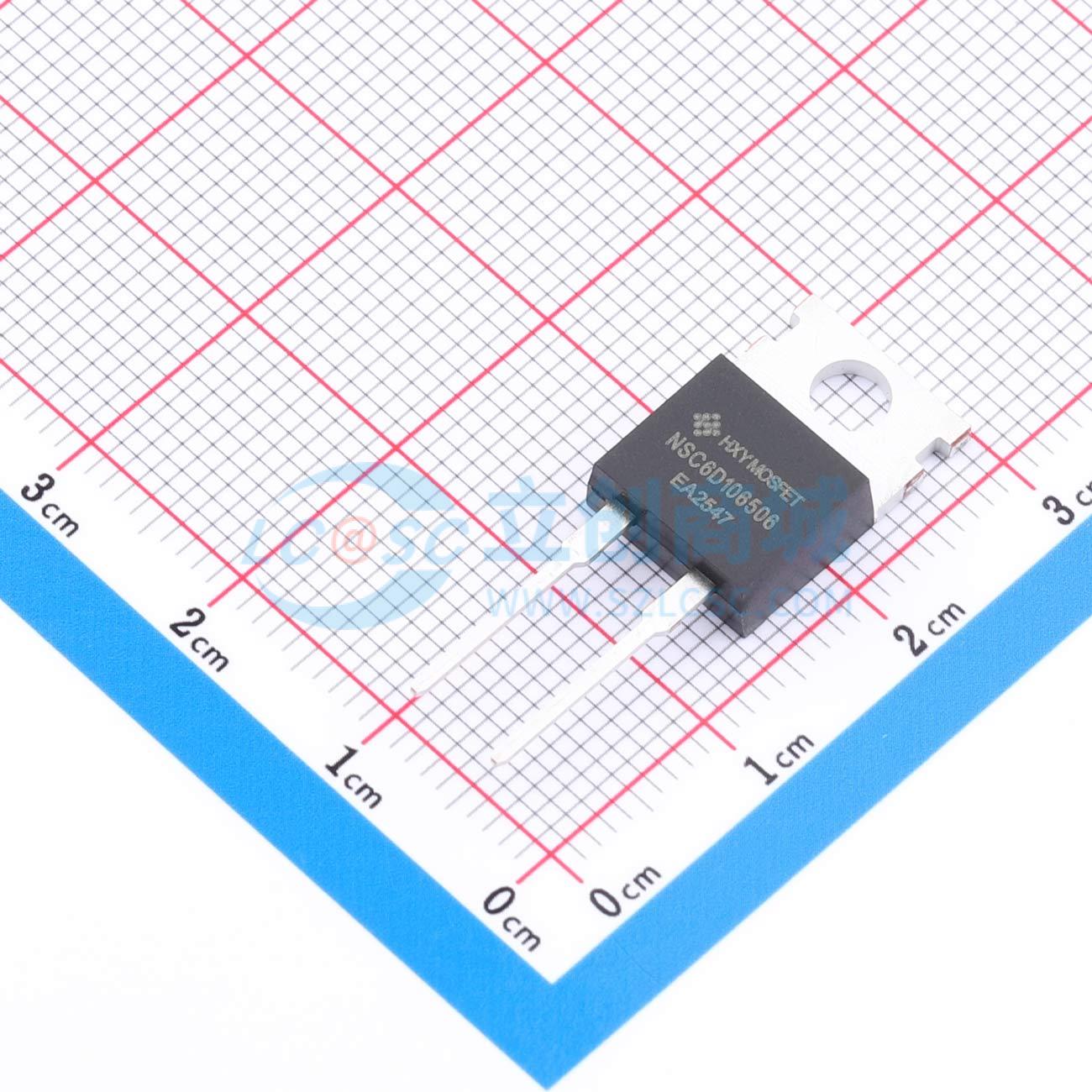

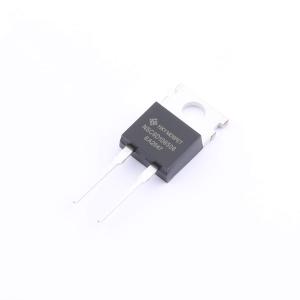

WNSC6D106506Q-HXY
碳化硅肖特基二极管，零反向恢复电流，零正向恢复电压，高频运行
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 该碳化硅二极管为独立式配置，具有10A的额定正向电流（IF）和650V的最大反向重复电压（VR），典型正向压降（VF）为1.38V，可承受高达80A的非重复峰值正向浪涌电流（IFSM）。基于碳化硅材料的特性，器件在高频开关条件下表现出较低的导通损耗和优异的热稳定性，适用于高效率电源转换、开关电源及功率因数校正等应用场合，有助于提升系统整体能效与可靠性。
- 商品型号
- WNSC6D106506Q-HXY
- 商品编号
- C53468009
- 商品封装
- TO-220C-2L
- 包装方式
- 管装
- 商品毛重
- 2.976克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 碳化硅二极管 | |
| 二极管配置 | - | |
| 整流电流 | 32.7A | |
| 正向压降(Vf) | 1.7V@10A |
| 属性 | 参数值 | |
|---|---|---|
| 直流反向耐压(Vr) | 650V | |
| 反向电流(Ir) | 50uA@650V | |
| 非重复峰值浪涌电流 (Ifsm) | 80A | |
| 工作结温范围 | -55℃~+175℃ |
商品特性
- 650伏肖特基整流器
- 零反向恢复电流
- 零正向恢复电压
- 高频操作
- 与温度无关的开关特性
- 极快的开关速度
- 正向电压VF具有正温度系数
应用领域
- 开关模式电源
- 功率因数校正
- 电机驱动
