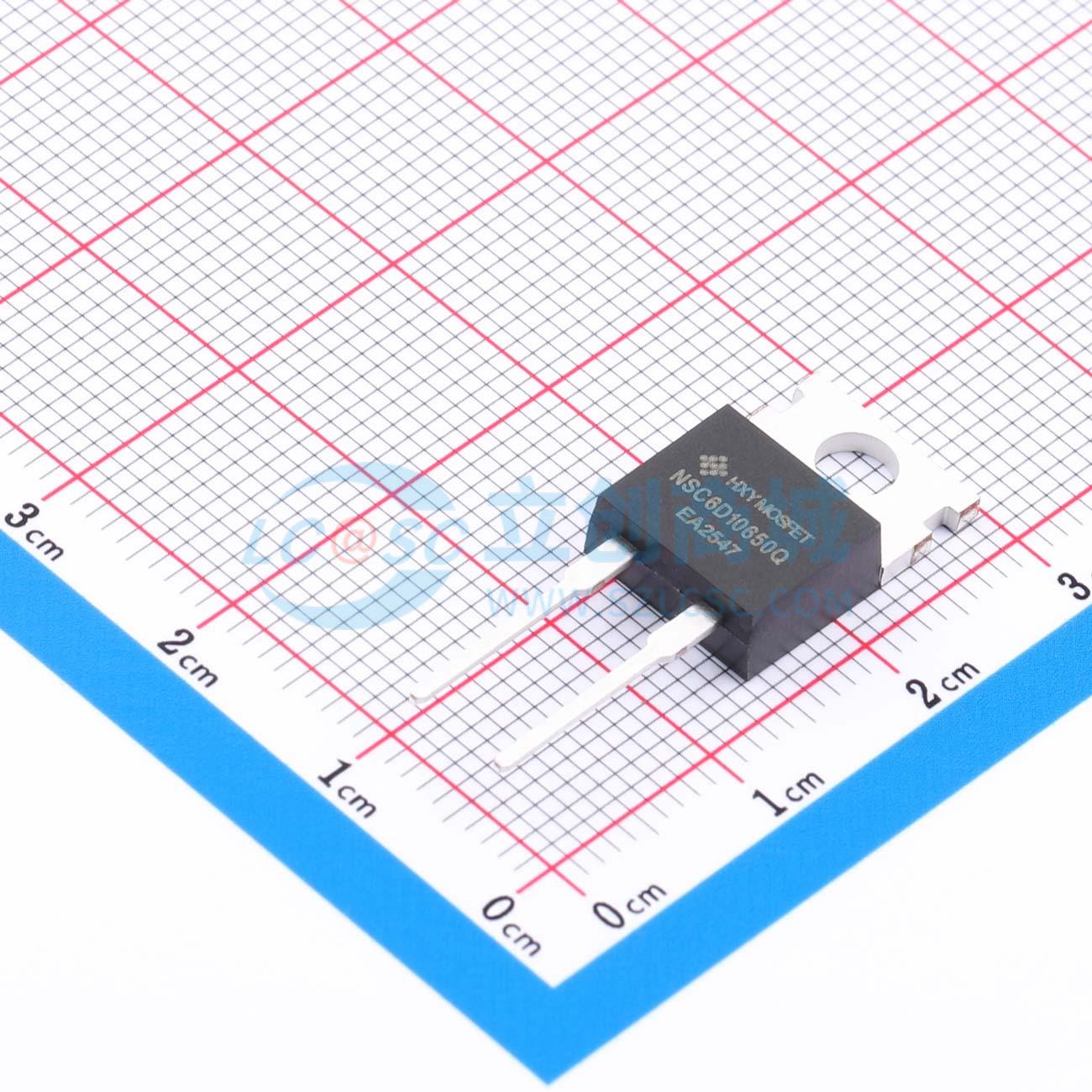

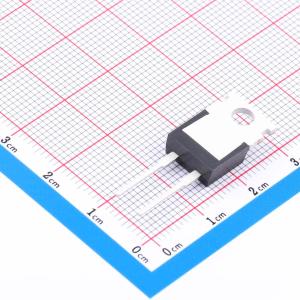

温馨提醒：图片仅供参考，商品以实物为准
WNSC6D10650Q-HXY
碳化硅肖特基二极管，零反向恢复电流，零正向恢复电压，高频运行
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 该碳化硅二极管采用独立式配置，额定正向电流（IF）为10A，最大反向重复电压（VR）达650V，正向压降（VF）典型值为1.38V，在浪涌条件下可承受高达80A的非重复峰值正向电流（IFSM）。凭借碳化硅材料的特性，器件在高频、高温环境下表现出优异的稳定性和效率，适用于对开关性能和热管理要求较高的电源转换场景。其低导通损耗与快速恢复特性有助于提升整体系统能效与响应速度。
- 商品型号
- WNSC6D10650Q-HXY
- 商品编号
- C53468025
- 商品封装
- TO-220C-2L
- 包装方式
- 管装
- 商品毛重
- 3.076克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 碳化硅二极管 | |
| 二极管配置 | - | |
| 整流电流 | 32.7A | |
| 正向压降(Vf) | 1.7V@10A |
| 属性 | 参数值 | |
|---|---|---|
| 直流反向耐压(Vr) | 650V | |
| 反向电流(Ir) | 50uA@650V | |
| 非重复峰值浪涌电流 (Ifsm) | 80A | |
| 工作结温范围 | -55℃~+175℃ |
商品特性
- 650伏肖特基整流器
- 零反向恢复电流
- 零正向恢复电压
- 高频操作
- 与温度无关的开关特性
- 极快速开关
- 正向电压VF具有正温度系数
应用领域
- 开关模式电源
- 功率因数校正
- 电机驱动
