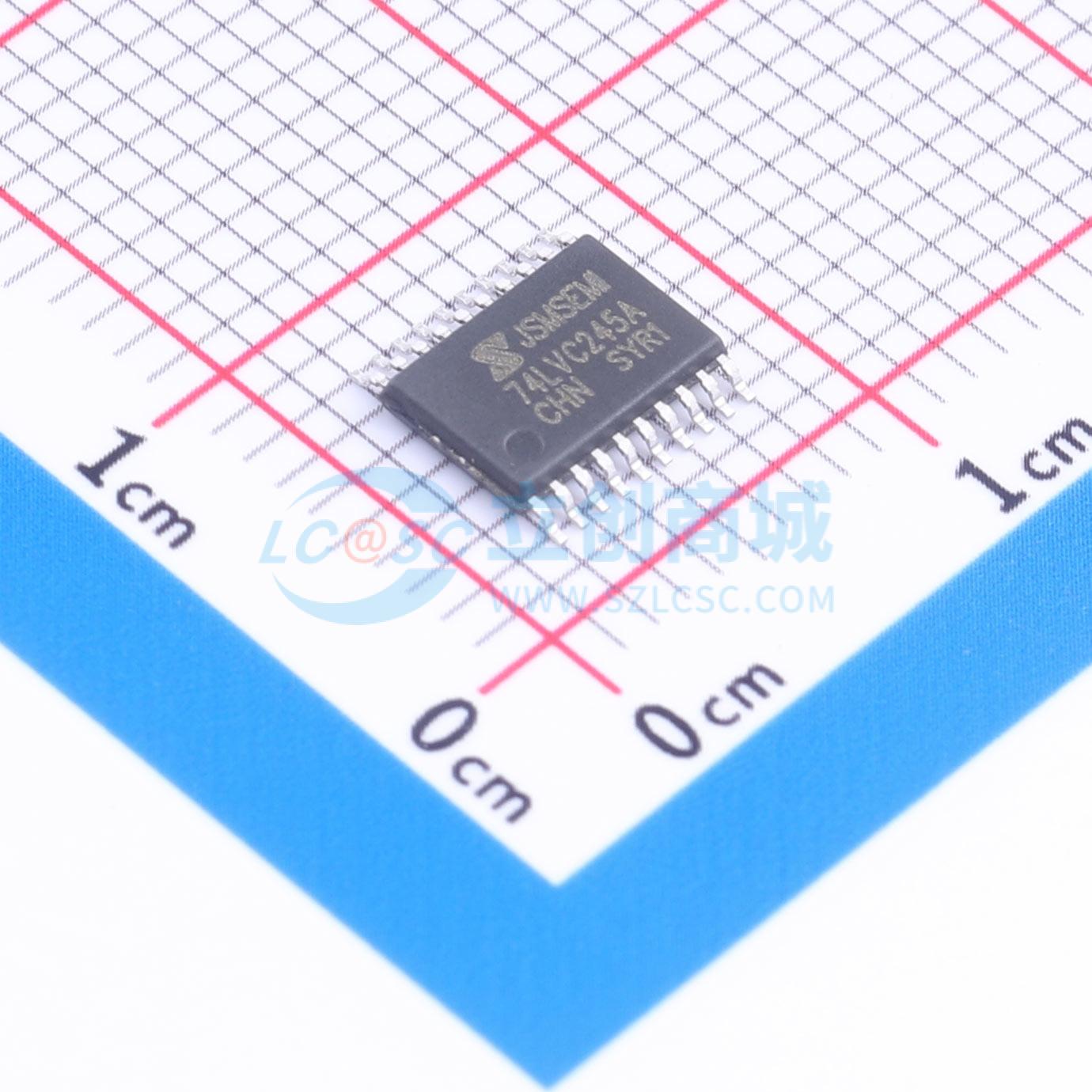

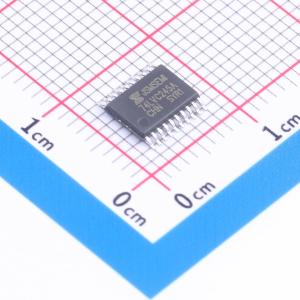

温馨提醒：图片仅供参考，商品以实物为准

74LVC245APW,118-JSM

带三态控制的8路总线收发器，具有同相三态总线兼容输出，可与5V逻辑接口，CMOS低功耗，可与TTL电平直接接口

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: 工作电压：1.65V~5.5V 元件数：1 每个元件位数：8 灌电流(IOL)：24mA 拉电流(IOH)：24mA
品牌名称: JSMSEMI(杰盛微)
商品型号: 74LVC245APW,118-JSM
商品编号: C53436276
商品封装: TSSOP-20
包装方式: 编带
商品毛重: 0.22568克(g)

商品参数

商品概述

74LVC245APW,118 - JS是8路收发器，在发送和接收方向均具有同相三态总线兼容输出。该电路具有易于级联的输出使能输入（OE）和用于方向控制的发送/接收输入（DIR）。OE控制输出，以便有效隔离总线。输入可由3.3V或5V器件驱动。失能时，最高可将5.5V施加到输出。这些功能允许在3.3V和5V混合应用中使用这些设备。

商品特性

与5V逻辑接口的5V耐压输入/输出
具有较宽的电源电压范围为：1.2V ~ 5.5V
CMOS低功耗
与TTL电平直接接口
输入能通过高达5.5V的电压
Vcc = 0V时为高阻抗
封装形式：TSSOP20

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	缓冲器/驱动器/收发器
	输入类型	-
	输出类型	三态
	工作电压	1.65V~5.5V
	元件数	-
	每个元件位数	8
	通道类型	双向

	属性	参数值
	灌电流(IOL)	-
	拉电流(IOH)	-
	系列	74LVC
	工作温度	-40℃~+125℃
	静态电流(Iq)	40uA
	传播延迟(tpd)	2.9ns@3.3V,50pF
