温馨提醒：图片仅供参考，商品以实物为准

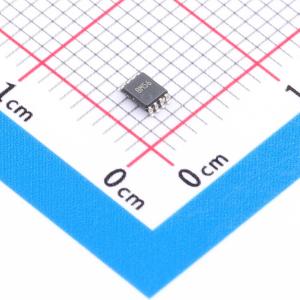

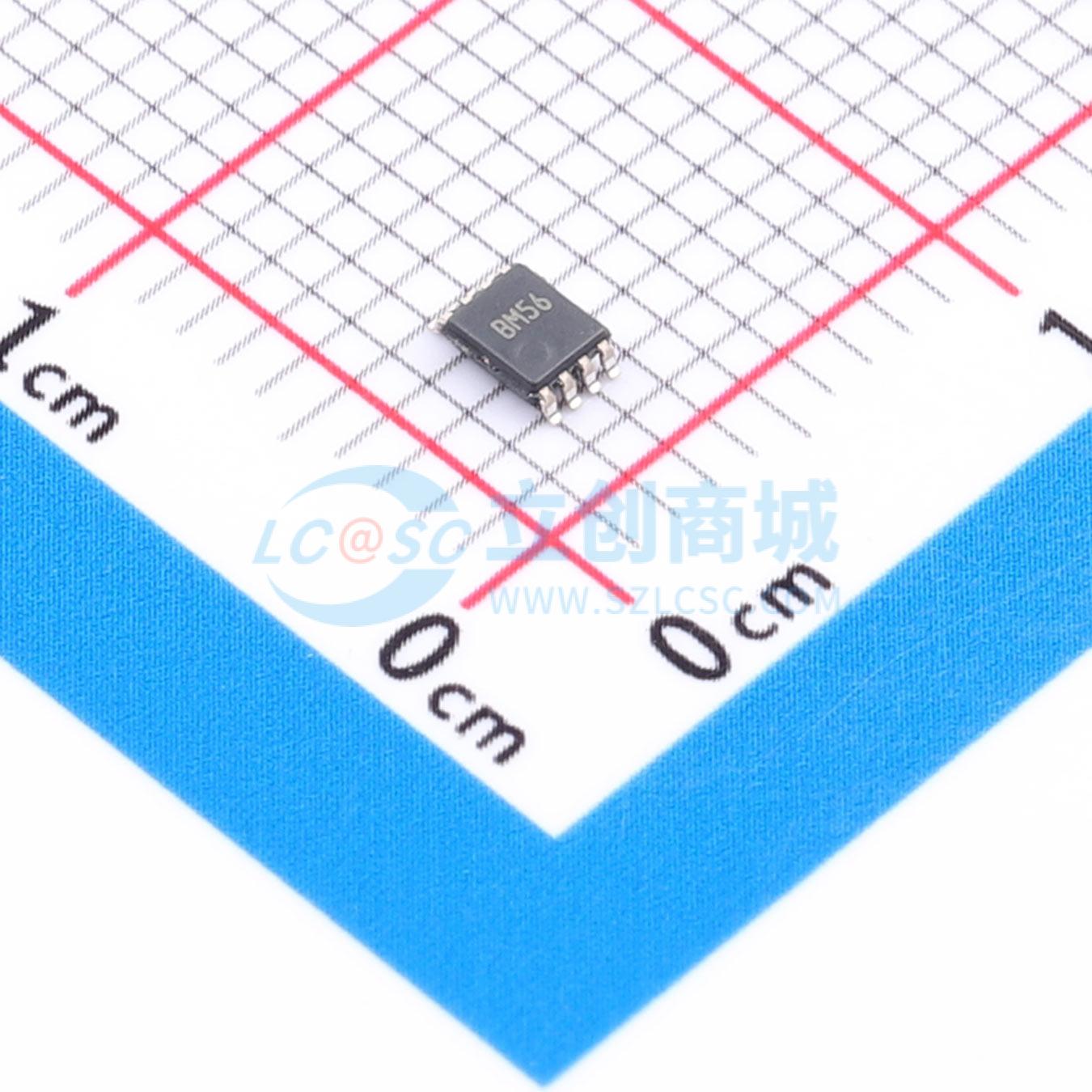

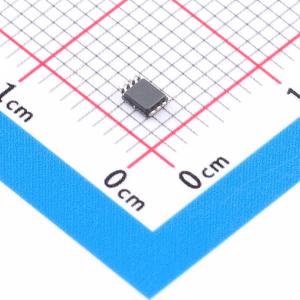

74LVC2G08DC,125-JSM
2路2输入与门，输入兼容3.3V或5V电平，CMOS低功耗
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 逻辑类型：与门 通道数：2 工作电压：1.65V~5.5V 静态电流(Iq)：4uA 传播延迟(tpd)：13.5ns@5.5V,50pF
- 品牌名称
- JSMSEMI(杰盛微)
- 商品型号
- 74LVC2G08DC,125-JSM
- 商品编号
- C53436272
- 商品封装
- VSSOP8
- 包装方式
- 编带
- 商品毛重
- 0.0368克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 逻辑门 | |
| 逻辑类型 | 与门 | |
| 门电路数量 | 2 | |
| 工作电压 | 1.65V~5.5V | |
| 静态电流(Iq) | 4uA | |
| 灌电流(IOL) | 32mA | |
| 拉电流(IOH) | 32mA | |
| 输入高电平(VIH) | 1.7V；2V |
| 属性 | 参数值 | |
|---|---|---|
| 输入低电平(VIL) | 800mV；700mV | |
| 输出高电平(VOH) | 1.9V；1.2V；2.2V；3.8V；2.3V | |
| 输出低电平(VOL) | 450mV；550mV；300mV；100mV；400mV | |
| 系列 | 74LVC | |
| 传播延迟(tpd) | 13.5ns@4.5V,50pF | |
| 工作温度 | -40℃~+125℃ | |
| 每门输入数量 | 2 | |
| 功能特性 | - |
商品概述
74LVC2G08是2路2输入与门电路。输入兼容3.3V或5V电平，允许该电路在3.3V和5V混合的电压环境下使用。
商品特性
- 电源电压范围：1.65V ~ 5.5V
- 兼容5V输入
- ±24mA输出驱动 (VCC = 3.0V)
- CMOS低功耗
- 工作环境温度：-40°C ~ +125°C
- 封装形式：TSSOP8/VSSOP8
