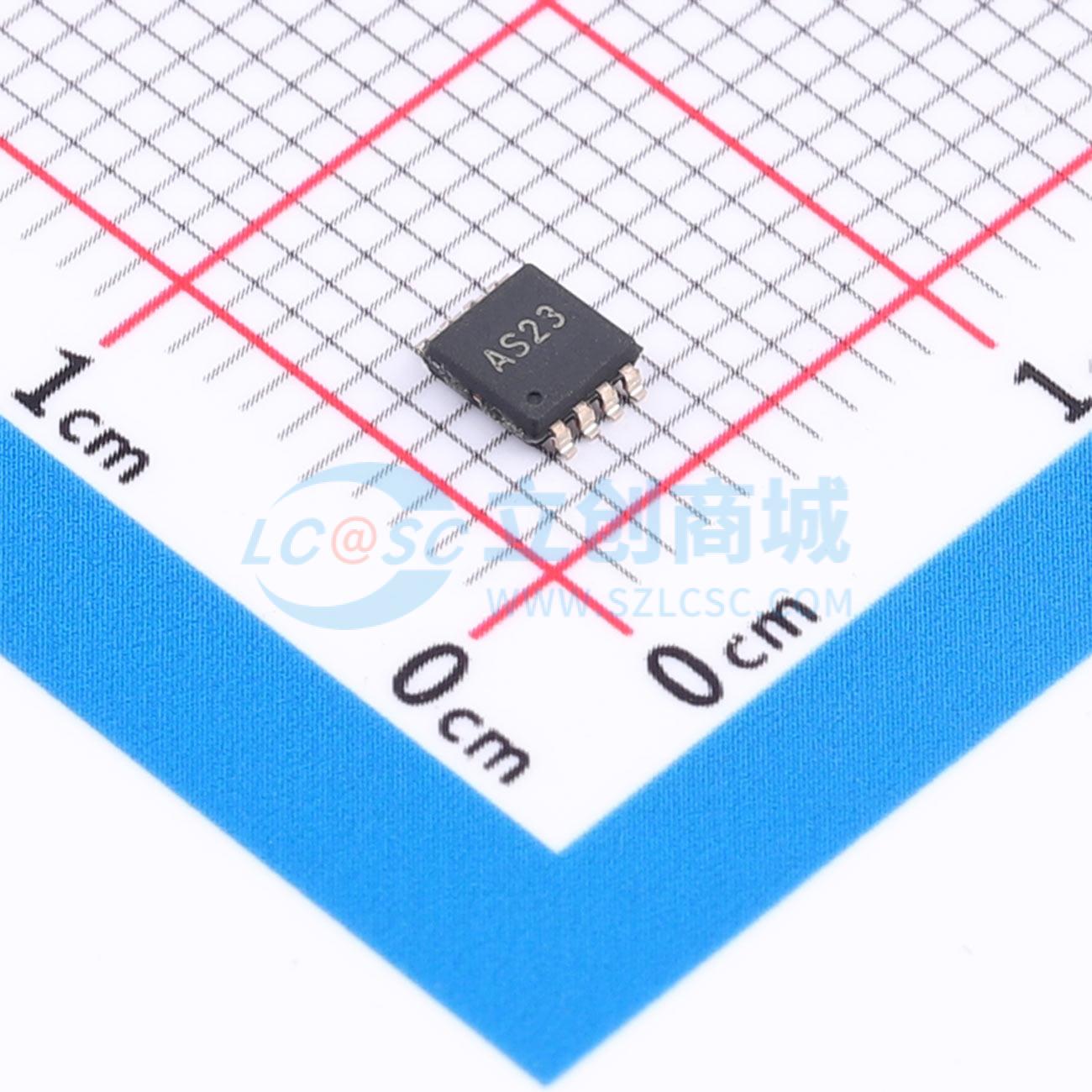

74LVC1G74DP-JSM实物图
  • 74LVC1G74DP-JSM商品缩略图
  • 74LVC1G74DP-JSM商品缩略图
  • 74LVC1G74DP-JSM商品缩略图

温馨提醒:图片仅供参考,商品以实物为准

74LVC1G74DP-JSM

带置位和复位功能的单D型正边沿触发触发器

SMT扩展库PCB免费打样
私有库下单最高享92折
描述
是一款单正沿触发 D 型触发器,具有独立的数据 (D)、时钟 (CP)、置位 (SD) 和复位 (RD) 输入,以及互补的 Q 和 Q 输出。D 输入上满足建立和保持时间要求的数据,将在时钟从低到高转换时存储在触发器中,并出现在 Q 输出端。输入可以由 3.3V 或 5V 器件驱动,此特性允许该器件在混合 3.3V 和 5V 环境中用作转换器。所有输入均具有施密特触发功能,使电路能够容忍较慢的输入上升和下降时间。该器件针对使用 I_OFF 的部分掉电应用进行了全面规范。I_OFF 电路可禁用输出,防止器件掉电时产生潜在的破坏性回流电流。
品牌名称
JSMSEMI(杰盛微)
商品型号
74LVC1G74DP-JSM
商品编号
C53436275
商品封装
TSSOP-8​
包装方式
编带
商品毛重
0.117033克(g)

商品参数

暂无内容图标

参数完善中

商品概述

74LVC1G74是一款单路正边沿触发D型触发器,具有独立的数据(D)输入、时钟(CP)输入、置位(SD)和复位(RD)输入,以及互补的Q和Q(上划线)输出。 置位和复位为异步低电平有效输入,且独立于时钟输入工作。在时钟脉冲从低到高转换时,数据输入上的信息会传输到Q输出端。为实现可预测操作,D输入必须在时钟从低到高转换前的一个建立时间内保持稳定。

商品特性

  • 宽电源电压范围:1.65V ~ 5.5V
  • 5V容限输出,可与5V逻辑接口
  • ±24mA输出驱动(Vcc = 3.0V)
  • CMOS低功耗
  • 输入可承受高达5V的电压
  • 工作温度范围:-40℃ ~ +125℃
  • 封装信息:TSSOP8/VSSOP8/SOP8/XSON8 (1×1.35×0.32)-0.35/XSON8 (1×1.95×0.5)-0.5
