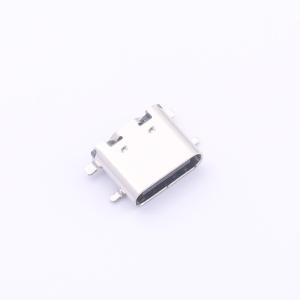

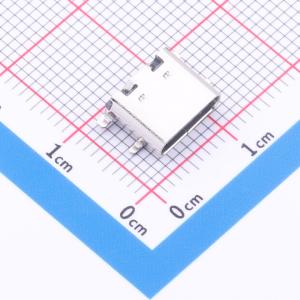

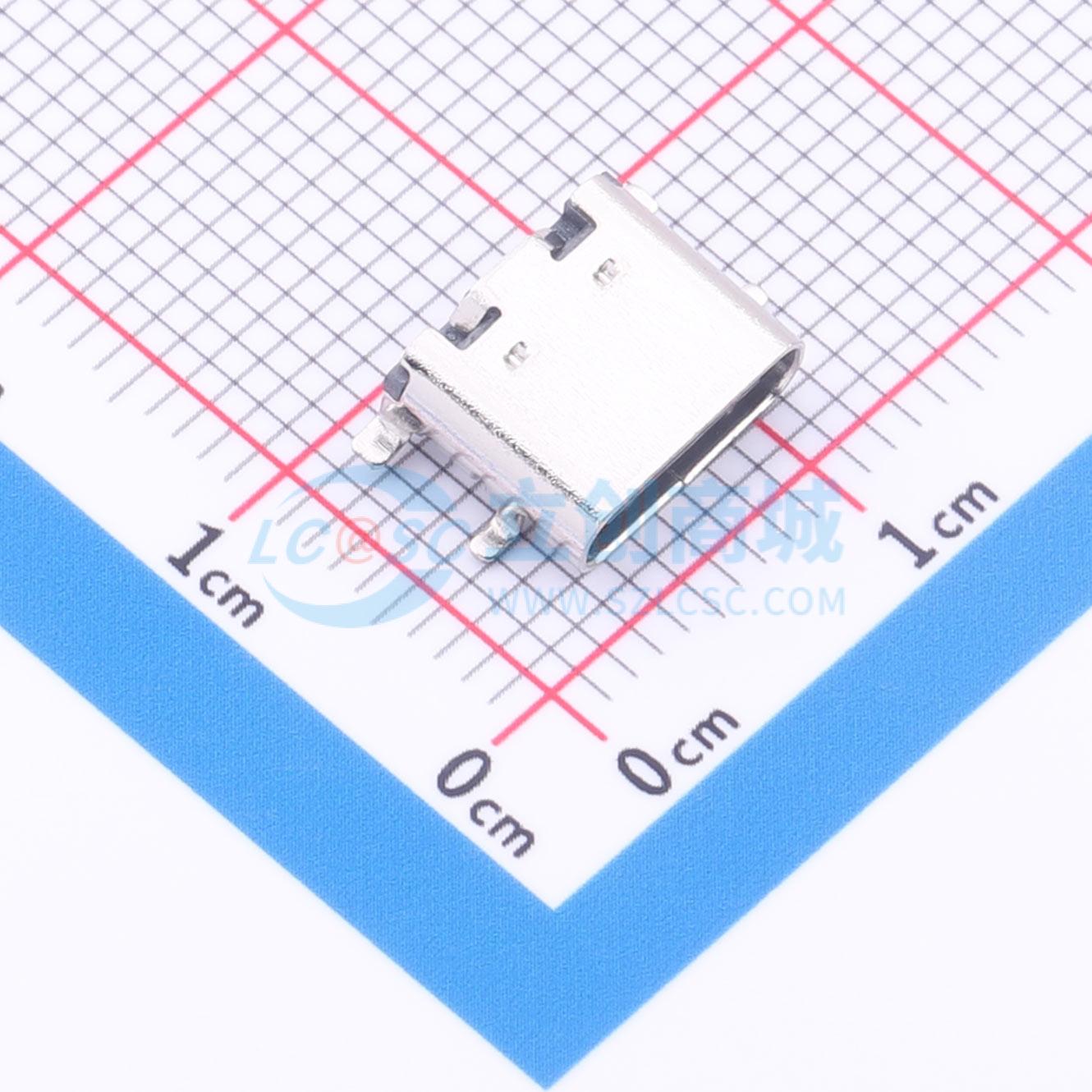

TYPE-C-FGB619
Type-C 母 卧贴
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- TYPE-C母座 16Pin L7.35 全贴 不带弹不带凸包LCP黑色 C2680端子 1u"Au 外壳SUS201镀全镍
- 品牌名称
- JXTCONN(聚兴泰)
- 商品型号
- TYPE-C-FGB619
- 商品编号
- C53432925
- 商品封装
- SMD
- 包装方式
- 编带
- 商品毛重
- 0.595克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | USB连接器 | |
| 连接器类型 | Type-C | |
| 公母 | 母 | |
| 安装方式 | 卧贴 | |
| 触点数量 | 16P | |
| 端口数量 | 1 |
| 属性 | 参数值 | |
|---|---|---|
| 额定电流 - 电源 | 3A | |
| 额定电压 | 20V | |
| 插拔寿命 | 1万次 | |
| 体长(L) | 7.35mm | |
| 胶芯颜色 | 黑色 | |
| 工作温度 | -40℃~+85℃ |
商品概述
- 材料：
- 外壳与成型材料：LCP，UL94 V - 0
- 触点：铜合金，厚度0.20mm
- 中间夹片：SUS301 - 1/2H，厚度0.15mm
- 外壳：SUS，厚度0.30mm
- 机械性能：
- 插拔力：5~20N
- 拔脱力：6~20N
- 耐久性：10000次循环
- 电气性能：
- 额定电流：最大3A/5A
- 额定电压：最大20V
- 耐电压：100V交流
- 接触电阻：最大40mΩ
- 绝缘电阻：最小100MΩ
- 环境性能：
- 工作温度：-40°C~+85°C
- 浸锡温度：265±5°C，5±0.5秒 推荐的印刷电路板布局（厚度：1.0~1.2mm），未注明公差为±0.05mm
- 每卷前后各空16个产品，尾部用美纹胶纸封住。
- 将产品放满盘后，再卷一圈保护带，用美纹胶纸将其封住，并贴上1个物料标签。
- 每10卷盘一叠，共15000个产品，装入1个外箱内。
- 在搬运过程中要轻拿轻放。
- 在运输中不可堆放过多（最高1.8米），不可重压。
- 跌落测试条件： 成品箱从1.2米高度自由落体（一角三棱六面）： a. 产品不可跑出下带凹槽。 b. 产品不可有摔伤、变形。 c. 内包装材料不可严重破损。
