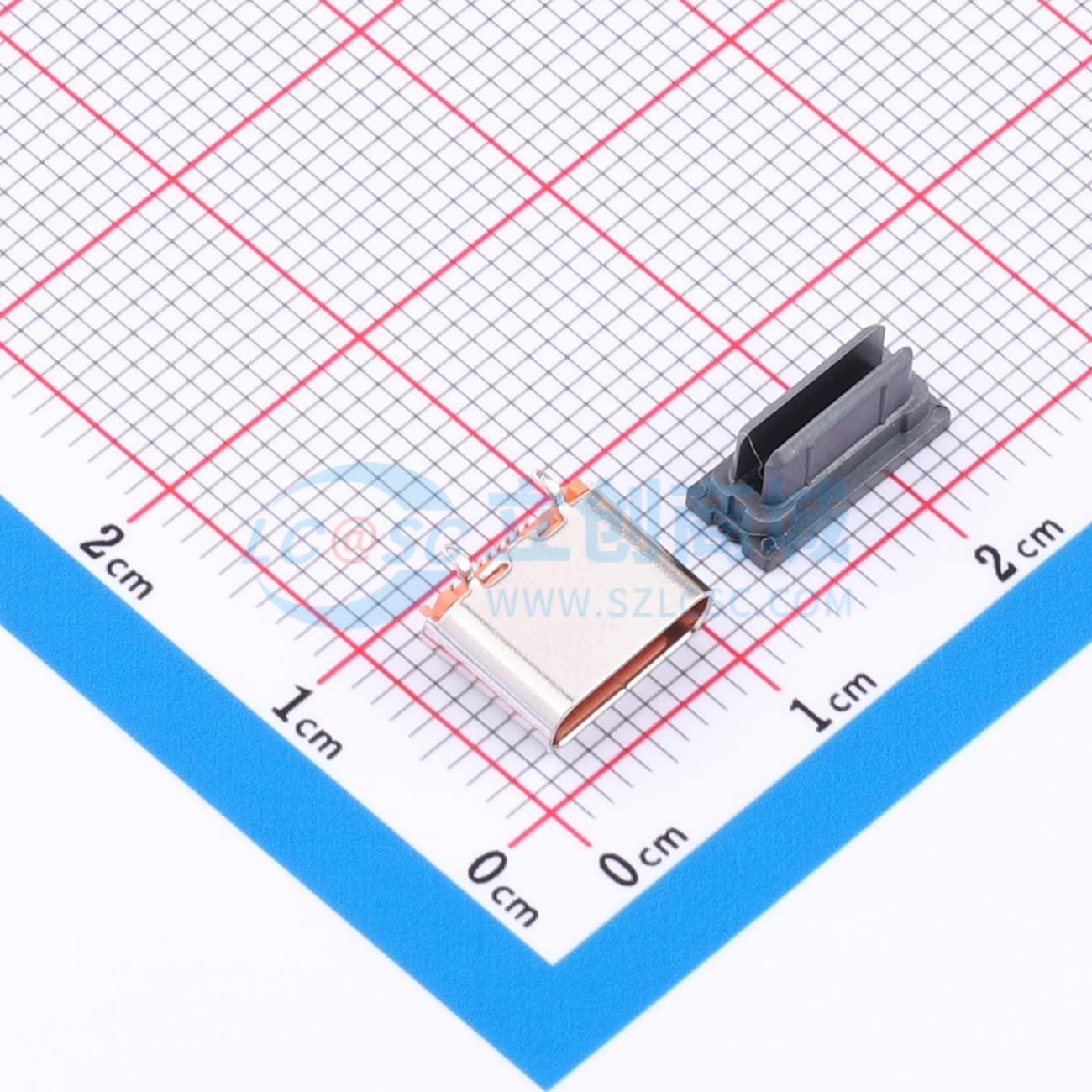

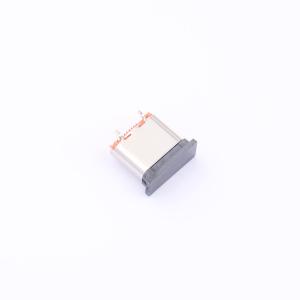

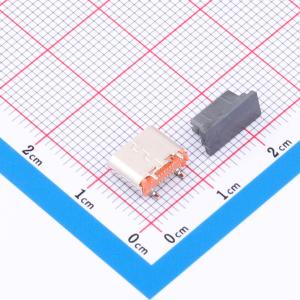

温馨提醒：图片仅供参考，商品以实物为准
TYPE-C-FGC052
Type-C 母 立贴
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- TYPE-C母座 16P 直立式双排（H6.8） LCP 橙色 C7025 1u" Au SUS304 镀亮镍 无弹片
- 品牌名称
- JXTCONN(聚兴泰)
- 商品型号
- TYPE-C-FGC052
- 商品编号
- C53432930
- 商品封装
- SMD
- 包装方式
- 编带
- 商品毛重
- 0.8125克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | USB连接器 | |
| 连接器类型 | Type-C | |
| 公母 | 母 | |
| 安装方式 | 立贴 | |
| 触点数量 | 16P | |
| 端口数量 | 1 |
| 属性 | 参数值 | |
|---|---|---|
| 额定电流 - 电源 | 5A | |
| 额定电压 | 20V | |
| 插拔寿命 | 1万次 | |
| 体长(L) | 6.8mm | |
| 胶芯颜色 | 黑色 | |
| 工作温度 | -40℃~+85℃ |
商品概述
推荐的24针印刷电路板布局，未指定公差为 ±0.05mm，推荐的印刷电路板厚度为0.8 ± 0.10mm；推荐的16针印刷电路板布局，未指定公差为 ±0.05mm，推荐的印刷电路板厚度为0.8 ± 0.10mm；包含USB Type - C 24针和16针分配。产品材料方面，外壳和模制件采用耐高温塑料，UL94 V - 0级，颜色为黑色；触点为铜合金，厚度0.12mm；外壳为不锈钢SUS304 - 1/2H，厚度0.30mm；中间板为不锈钢（SUS301），厚度0.15mm；电磁干扰板为不锈钢（SUS301），厚度0.10mm。电镀规格方面，触点整体镀镍至少50微英寸，接触配合区域镀金，焊接区域镀哑光锡；外壳镀镍至少30微英寸；中间板仅作清洁处理；电磁干扰板仅作清洁处理。机械性能方面，插拔力分别为0.5 ~ 2.0kgf和0.8 ~ 2.0kgf，耐久性测试后插拔力为0.6 ~ 2.0kgf，耐久性为10000次循环。电气性能方面，额定电流最大5A，额定电压最大20V，耐压100V交流，接触电阻最大40毫欧姆，绝缘电阻最小100兆欧姆。环境性能方面，工作温度为 - 40°C ~ +85°C，焊接温度为265 ± 5°C，持续5 ± 0.5秒。
