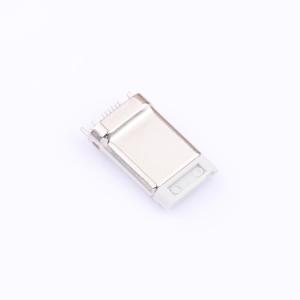

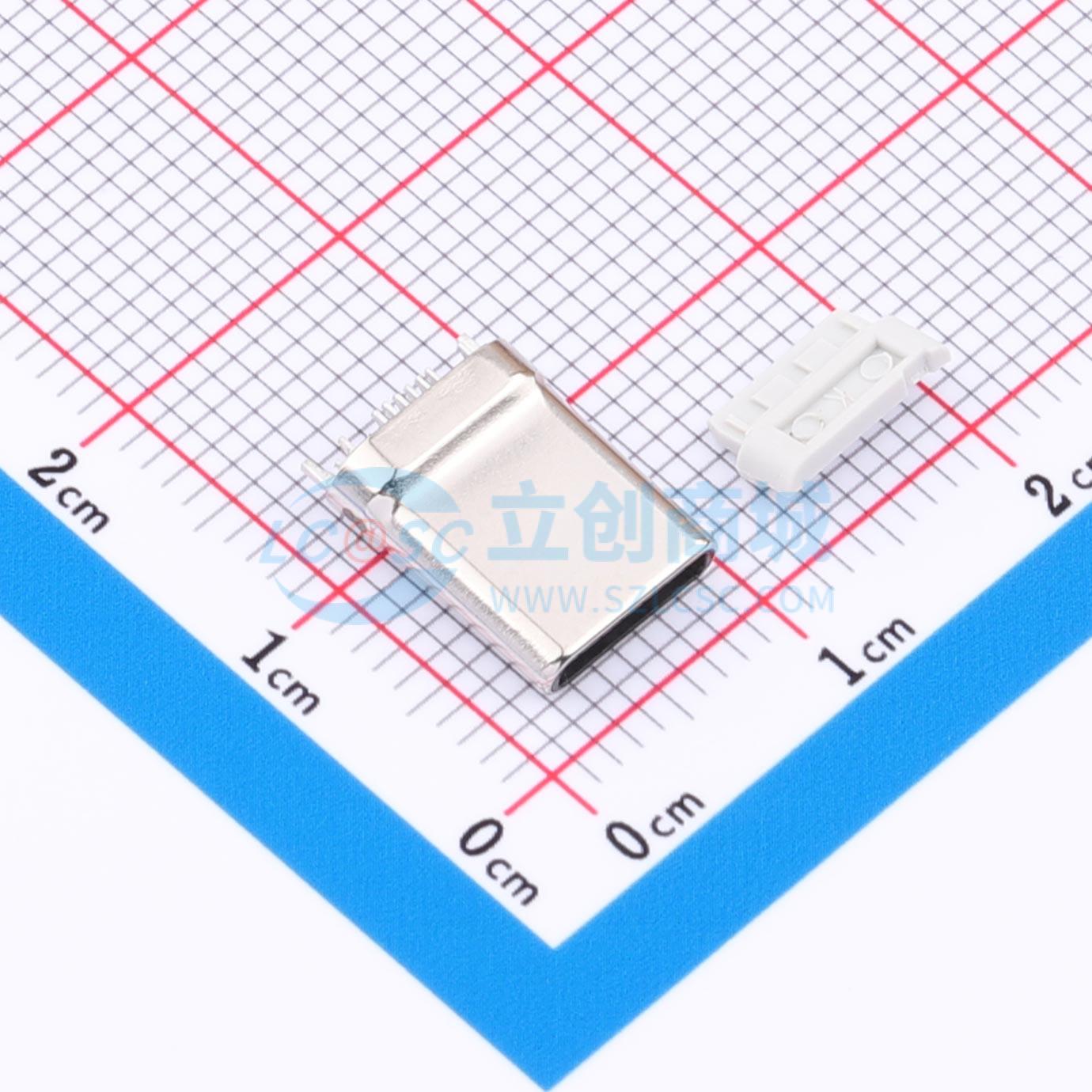

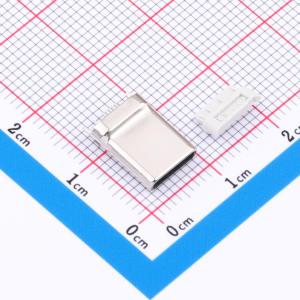

TYPE-C-MAB169
Type-C 母 沉板
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- TYPE-C公头 16P T3.6 L10.45 单头 拉伸 哑镍 带弹片 PA9T黑 C7025 1u"Au(苹果塞子）
- 品牌名称
- JXTCONN(聚兴泰)
- 商品型号
- TYPE-C-MAB169
- 商品编号
- C53432943
- 商品封装
- SMD
- 包装方式
- 管装
- 商品毛重
- 0.899643克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | USB连接器 | |
| 连接器类型 | Type-C | |
| 公母 | 母 | |
| 安装方式 | 沉板 | |
| 触点数量 | 16P | |
| 端口数量 | 1 |
| 属性 | 参数值 | |
|---|---|---|
| 额定电流 - 电源 | 3A | |
| 额定电压 | 20V | |
| 插拔寿命 | 1万次 | |
| 体长(L) | 10.25mm | |
| 胶芯颜色 | 黑色 | |
| 工作温度 | -40℃~+85℃ |
商品特性
- 机械性能：
- 插拔力：5 - 20Nf
- 拔出力：初始8 - 20Nf；最终6 - 20Nf
- 耐用性：10000次循环
- 电气性能：
- 额定电压：最大20V
- 耐压：100V交流
- 接触电阻：最大40mΩ
- 绝缘电阻：最小100MΩ
- 环境性能：
- 盐雾试验：最小24小时
- 焊接温度：265 ± 5℃，5 ± 0.5秒
- 电缆侧PCB布局（公差：±0.05，厚度T = 0.80 ± 0.05mm）
