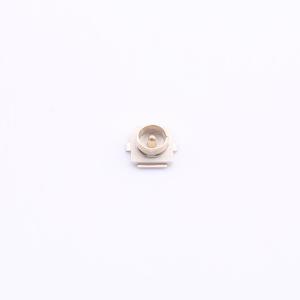

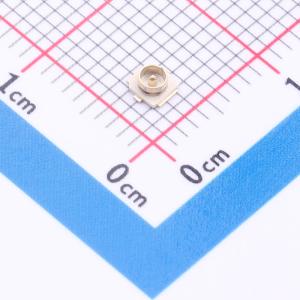

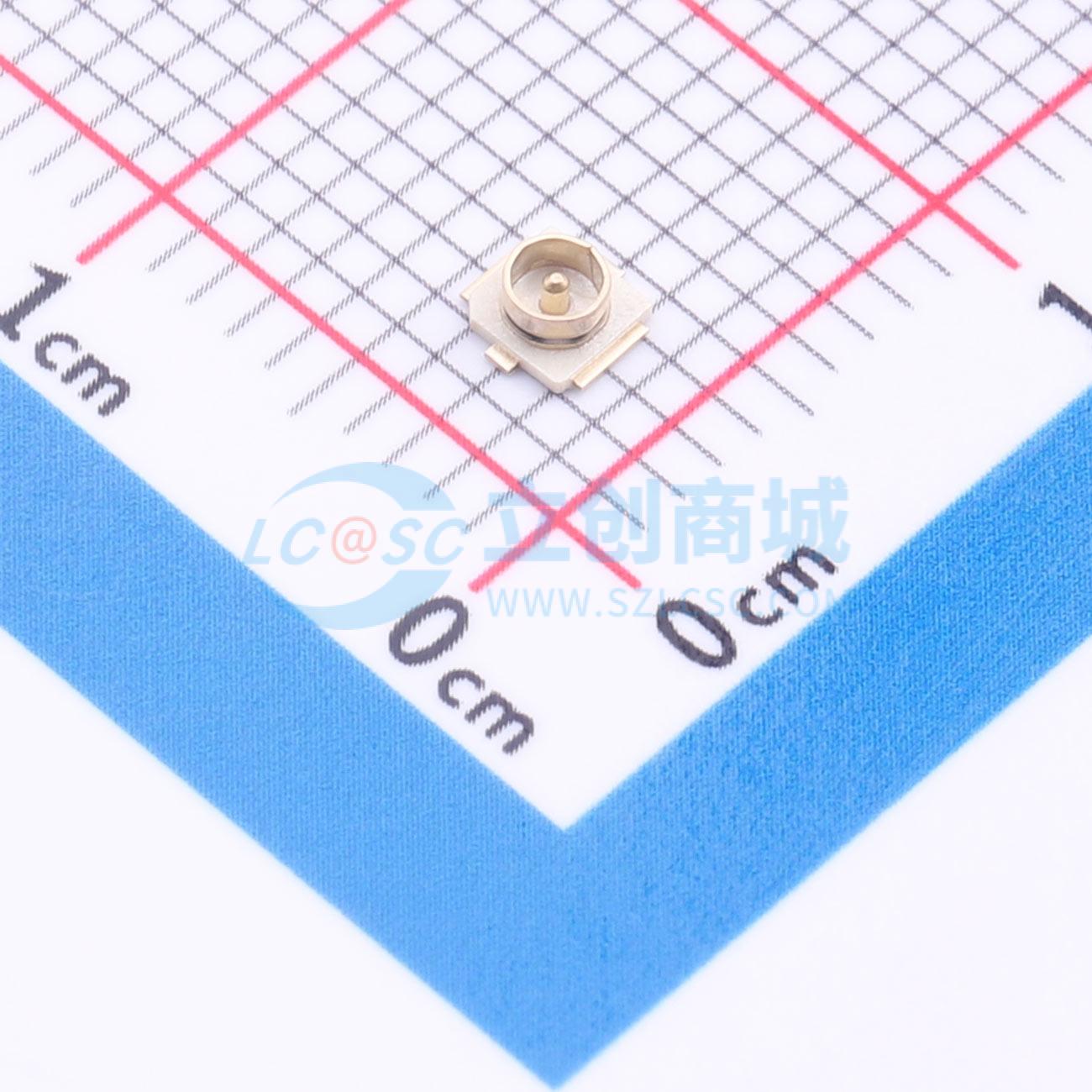

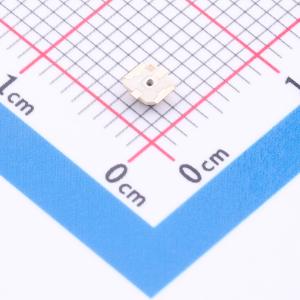

AIPEX-1-U.FL
内针 IPEX
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 一代板端座子 IPEX1 IPX1 IPEX-1 U.FL 天线连接座 同轴连接器 国际通用标准 镀金 连接器类型：板端 射频系列：IPEX
- 品牌名称
- JXTCONN(聚兴泰)
- 商品型号
- AIPEX-1-U.FL
- 商品编号
- C53432945
- 商品封装
- SMD
- 包装方式
- 编带
- 商品毛重
- 0.05324克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | RF射频同轴连接器 | |
| 连接器类型 | 板端 | |
| 接口类型 | 内针 | |
| 端口数量 | 1 | |
| 接口直径 | 2mm |
| 属性 | 参数值 | |
|---|---|---|
| 接口长度/高度 | 1.25mm | |
| 频率 | 6GHz | |
| 射频系列 | IPEX | |
| 阻抗 | 50Ω | |
| 工作温度 | -40℃~+85℃ |
商品特性
- 材料：
- 外壳：高温热塑性塑料，UL 94V - 0，本色
- 端子：铜合金
- 外壳：铜合金
- 电镀：
- 端子：接触区域采用金/镀覆处理，焊尾区域采用金/镀覆处理，整体最小厚度为 1.27 微米，镀镍
- 外壳：整体采用金/镀覆处理
- 专利产品，禁止复制
- 与 3SMT/4SMT PCB 布局完全兼容
- 推荐 PCB 布局公差：±0.05mm
