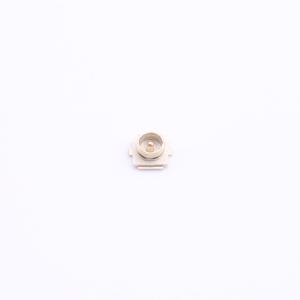

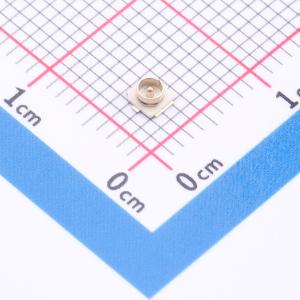

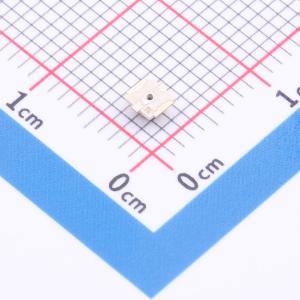

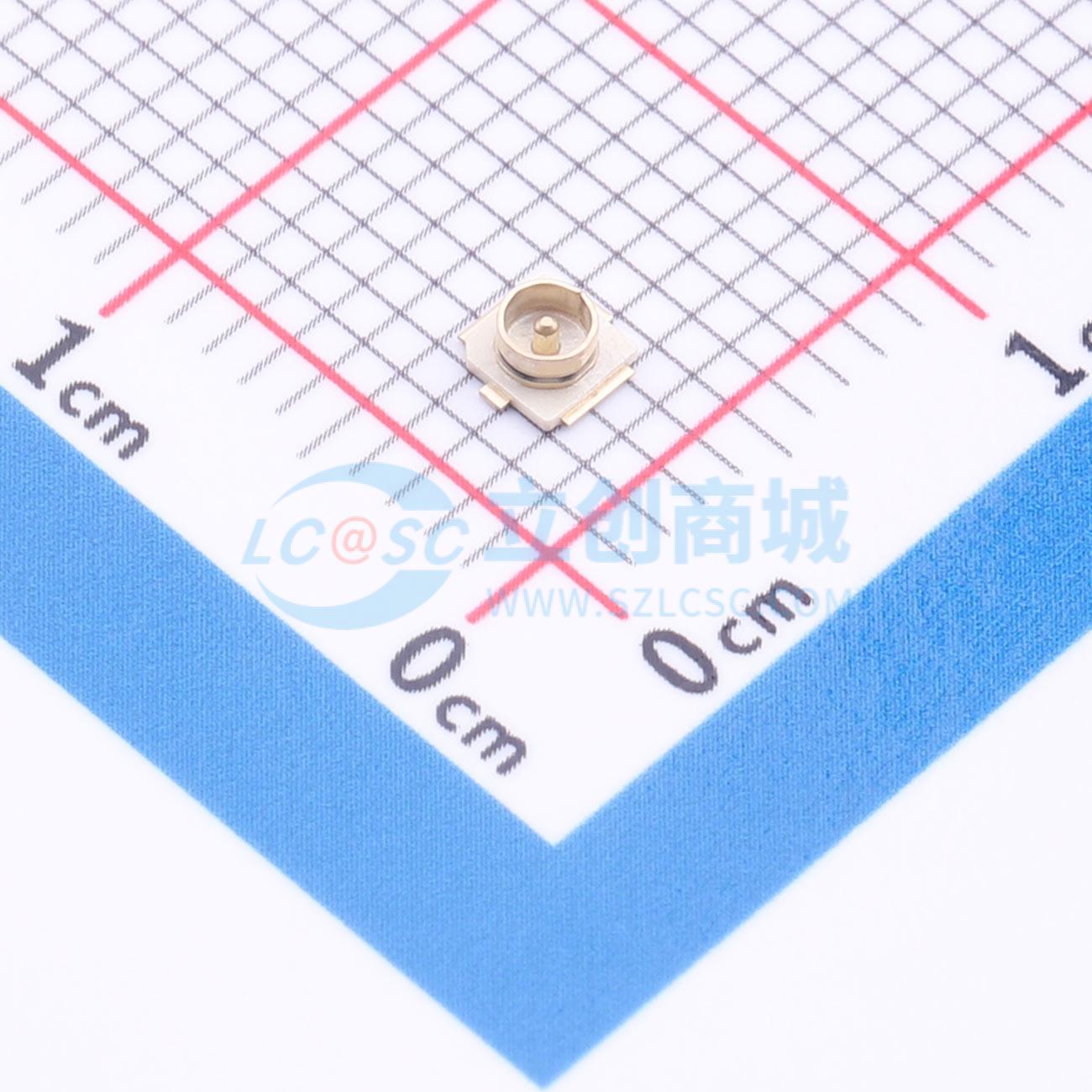

温馨提醒：图片仅供参考，商品以实物为准
RF-IPEX-1
内针 IPEX
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- IPEX1 天线座子 一代板端座子 IPEX1 IPX1 IPEX-1 U.FL 天线座 射频连接座 一代座子 天线连接座 同轴连接器
- 品牌名称
- JXTCONN(聚兴泰)
- 商品型号
- RF-IPEX-1
- 商品编号
- C53432946
- 商品封装
- SMD
- 包装方式
- 编带
- 商品毛重
- 0.05318克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | RF射频同轴连接器 | |
| 连接器类型 | 板端 | |
| 接口类型 | 内针 | |
| 端口数量 | 1 | |
| 接口直径 | 2mm |
| 属性 | 参数值 | |
|---|---|---|
| 接口长度/高度 | 1.25mm | |
| 频率 | 6GHz | |
| 射频系列 | IPEX | |
| 阻抗 | 50Ω | |
| 工作温度 | -40℃~+85℃ |
商品概述
- 材料：
- 外壳：高温热塑性塑料，符合UL 94V - 0标准，本色
- 端子：铜合金
- 外壳：铜合金
- 电镀：
- 端子：接触区域采用G/F电镀，焊尾区域采用G/F电镀，整体最小厚度1.27微米，镀镍
- 外壳：整体采用G/F电镀
- 专利产品，禁止复制
- 与3SMT/4SMT PCB布局完全兼容
- 推荐PCB布局公差：±0.05mm
