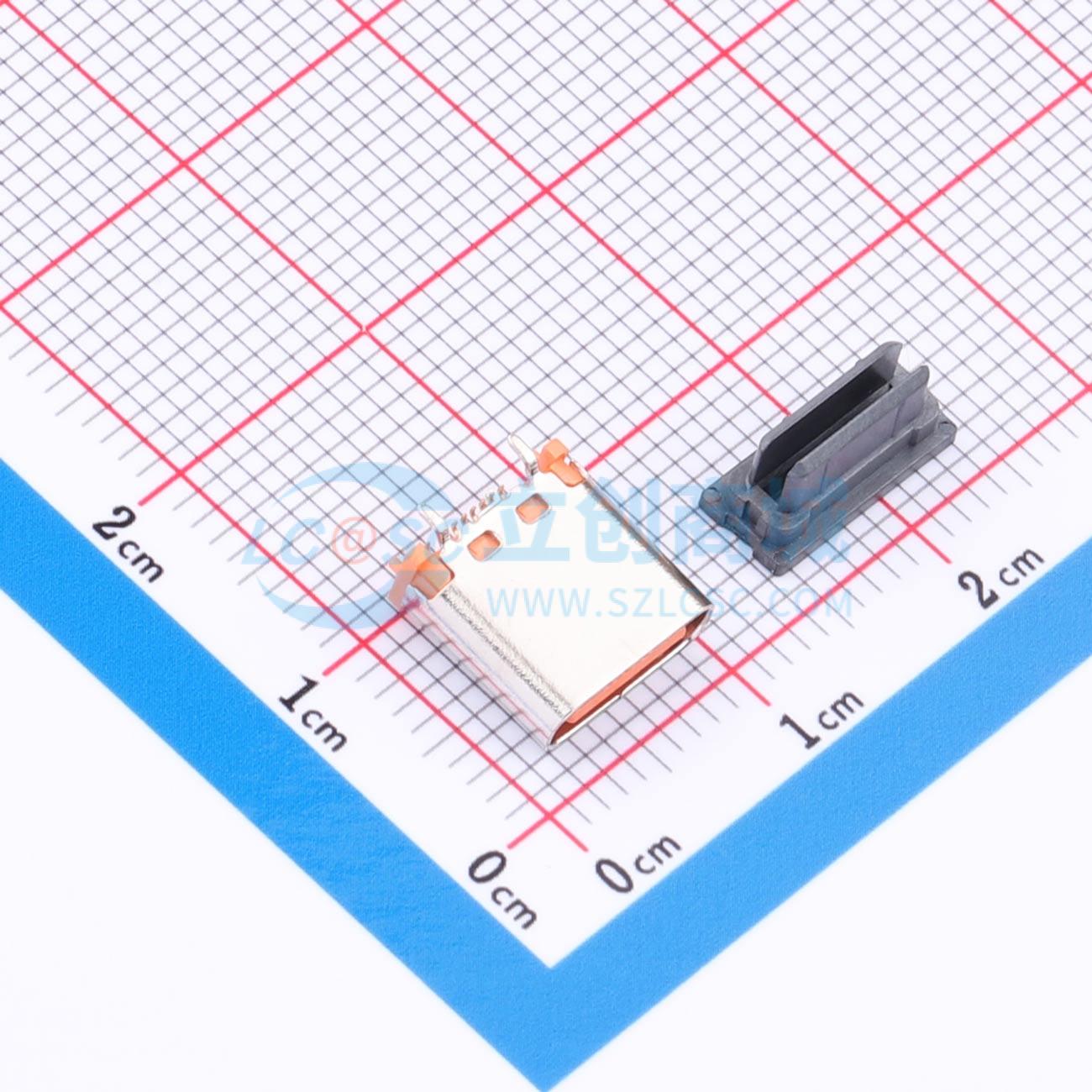

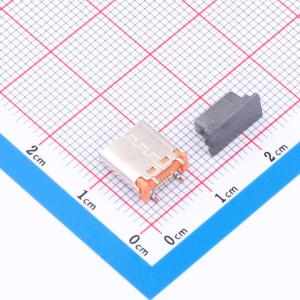

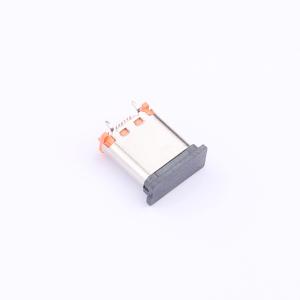

温馨提醒：图片仅供参考，商品以实物为准
TYPE-C-FGC069
Type-C 母 立贴
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- TYPE-C母座 16P 立贴式（H8.8） LCP 橙色 C7025 1u" Au SUS304 镀亮镍 无弹片
- 品牌名称
- JXTCONN(聚兴泰)
- 商品型号
- TYPE-C-FGC069
- 商品编号
- C53432932
- 商品封装
- SMD
- 包装方式
- 编带
- 商品毛重
- 0.9975克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | USB连接器 | |
| 连接器类型 | Type-C | |
| 公母 | 母 | |
| 安装方式 | 立贴 | |
| 触点数量 | 16P | |
| 端口数量 | 1 |
| 属性 | 参数值 | |
|---|---|---|
| 额定电流 - 电源 | 5A | |
| 额定电压 | 20V | |
| 插拔寿命 | 1万次 | |
| 体长(L) | 8.8mm | |
| 胶芯颜色 | 橙色 | |
| 工作温度 | -40℃~+85℃ |
商品概述
- 每卷前后各空 10 件，尾部用美纹胶纸封住。
- 将产品放满盘后，再卷一圈保护带，用美纹胶纸将其封住，并贴上 1 件物料标签。
- 每 10 卷盘一叠共 3500 件并装入 1 个外箱内。
- 在搬运过程中要轻拿轻放。
- 在运输中不可堆放过多（最高 1.8 米），不可重压。
- 跌落测试条件：成品箱从 1.2 米高度自由落体（一角三棱六面）： a. 产品不可跑出下带凹槽。 b. 产品不可有摔伤、变形。 c. 内包装材料不可严重破损。
商品特性
- 接触件：整体镀镍最小 50 微英寸，接触配合区域镀金，焊接区域镀金。
- 外壳：整体镀镍最小 30 微英寸。
- 中间板：仅做清洁处理。
- 插拔力：插拔力 0.5~2.0 千克力；拔力 0.8~2.0 千克力，耐久性测试后 0.6~2.0 千克力。
- 耐久性：10000 次循环。
- 额定电流：最大 5 安。
- 额定电压：最大 20 伏。
- 耐电压：100 伏交流。
- 接触电阻：最大 40 毫欧。
- 绝缘电阻：最小 100 兆欧。
- 工作温度：-40℃~+85℃。
- 浸锡温度：265±5℃，5±0.5 秒。
- 盐雾试验：最少 48 小时。
