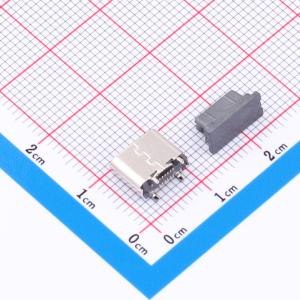

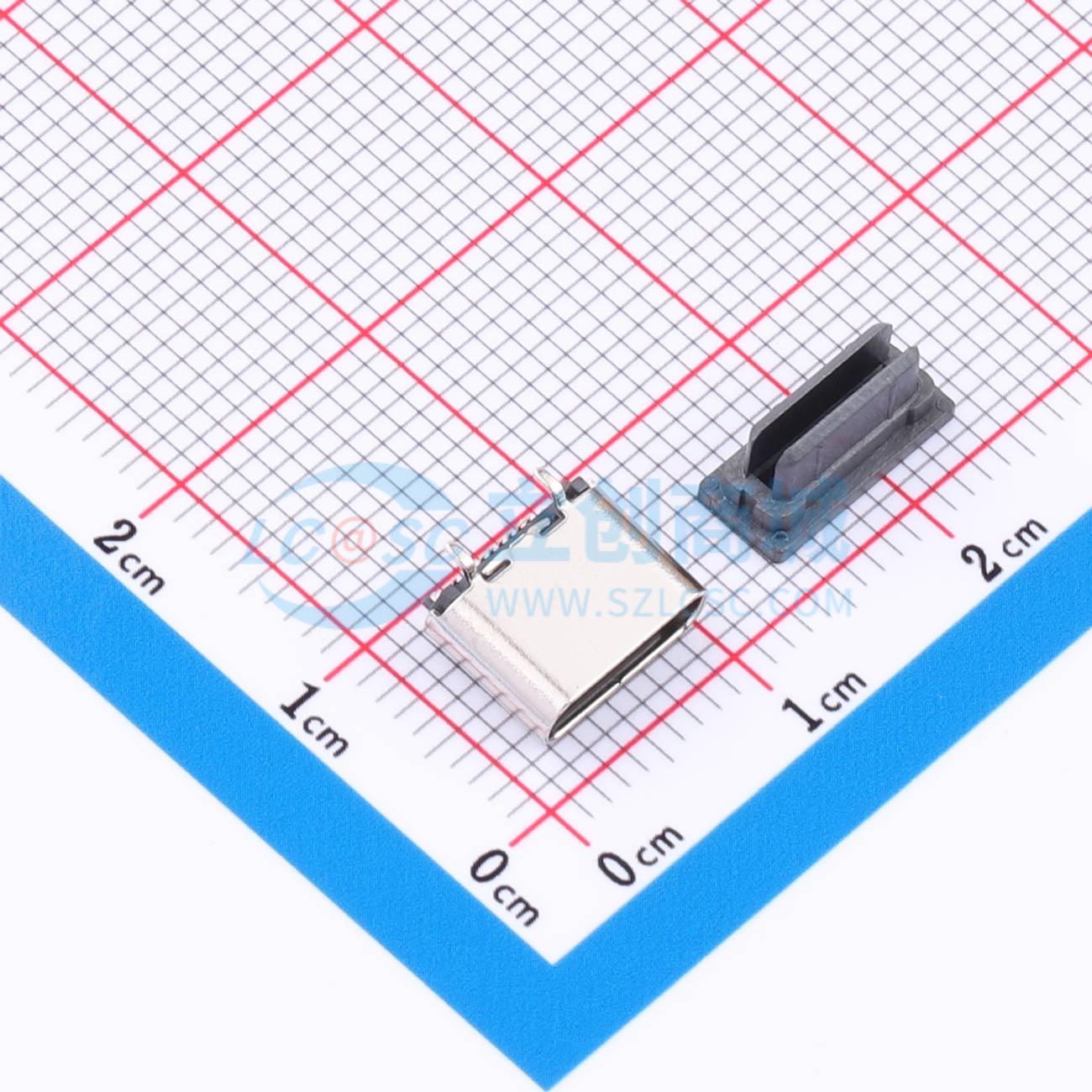

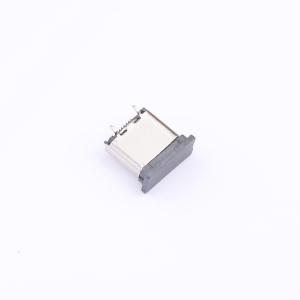

温馨提醒：图片仅供参考，商品以实物为准
TYPE-C-FGB397
Type-C 母 立贴
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- TYPE-C母座 16P 直立式双排（H6.8） LCP 黑色
- 品牌名称
- JXTCONN(聚兴泰)
- 商品型号
- TYPE-C-FGB397
- 商品编号
- C53432929
- 商品封装
- SMD
- 包装方式
- 编带
- 商品毛重
- 0.8035克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | USB连接器 | |
| 连接器类型 | Type-C | |
| 公母 | 母 | |
| 安装方式 | 立贴 | |
| 触点数量 | 16P | |
| 端口数量 | 1 |
| 属性 | 参数值 | |
|---|---|---|
| 额定电流 - 电源 | 5A | |
| 额定电压 | 20V | |
| 插拔寿命 | 1万次 | |
| 体长(L) | 6.8mm | |
| 胶芯颜色 | 黑色 | |
| 工作温度 | -40℃~+85℃ |
商品概述
产品为USB TYPE - C接口，有24针和16针两种规格。24针带有接地板，16针不带接地板。推荐的PCB布局：24针和16针未标注公差均为±0.05mm，推荐的PCB厚度为0.8±0.10mm。
商品特性
- 外壳和模制件采用耐高温塑料，UL94 V - 0等级，颜色为黑色。
- 触点采用铜合金，厚度T = 0.12mm。
- 外壳采用不锈钢SUS304 - 1/2H，厚度T = 0.30mm。
- 中间板采用不锈钢（SUS301），厚度T = 0.15mm。
- EMI板采用不锈钢（SUS301），厚度T = 0.10mm。
- 触点整体镀镍最小50微英寸，接触配合区域镀金，焊接区域镀哑光锡。
- 外壳镀镍最小30微英寸。
- 中间板仅做清洁处理。
- EMI板仅做清洁处理。
- 插拔力：插入力0.5~2.0kgf；拔出力0.8~2.0kgf，耐久性测试后为0.6~2.0kgf。
- 耐久性：10000次循环。
- 额定电流：最大5A。
- 额定电压：最大20V。
- 耐电压：100V交流。
- 接触电阻：最大40毫欧。
- 绝缘电阻：最小100兆欧。
- 工作温度：-40°C~+85°C。
- 焊接温度：265±5°C，5±0.5秒。
