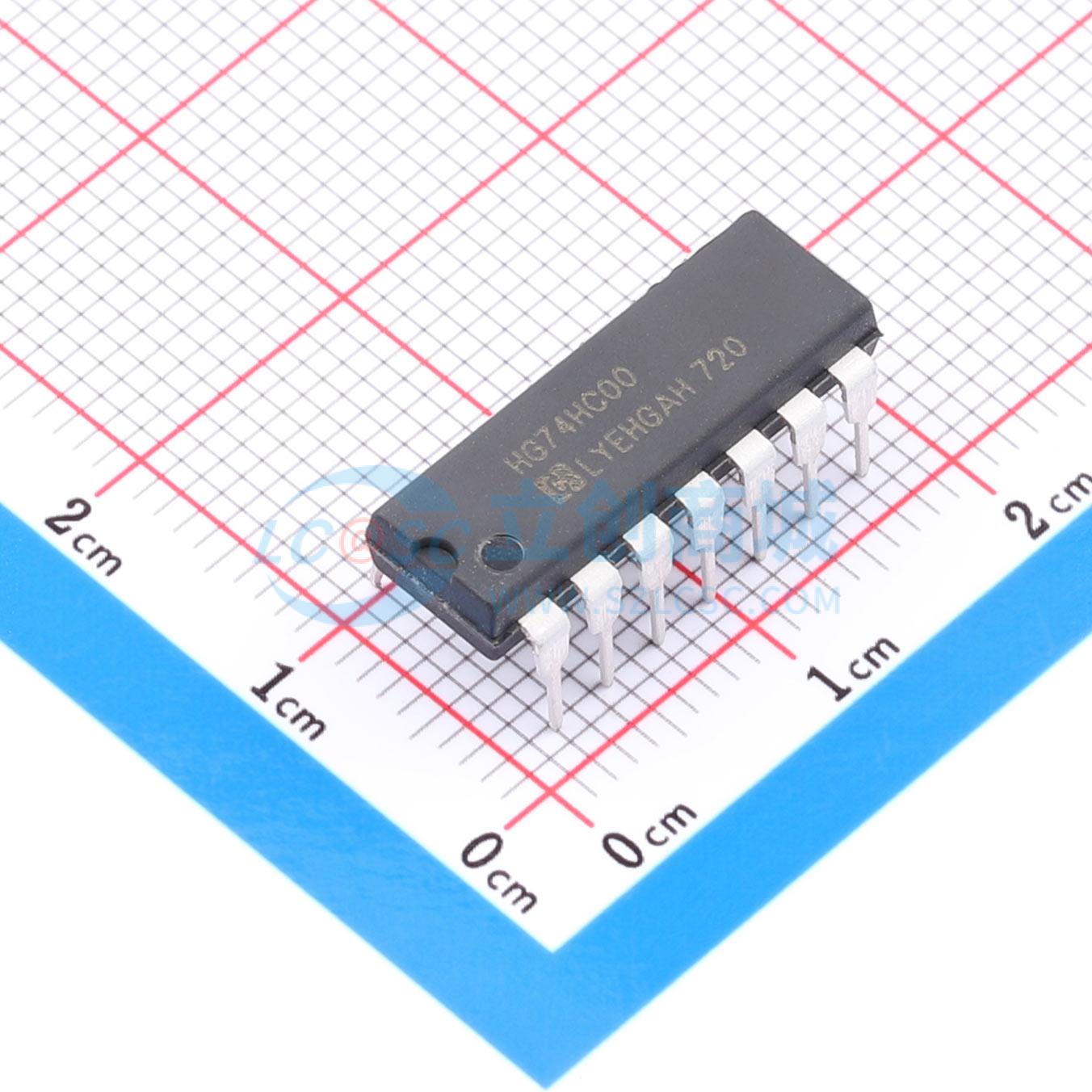

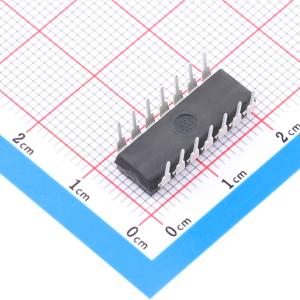

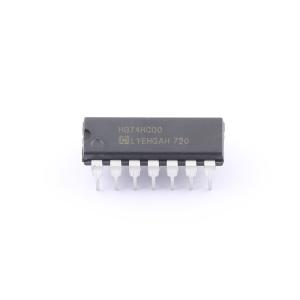

温馨提醒：图片仅供参考，商品以实物为准
HG74HC00N
高速硅栅CMOS四路二输入与非门，兼容低功耗肖特基TTL电路
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 四路二输入与非门
- 品牌名称
- HGSEMI(华冠)
- 商品型号
- HG74HC00N
- 商品编号
- C53374683
- 商品封装
- DIP-14
- 包装方式
- 管装
- 商品毛重
- 2.241176克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 逻辑门 | |
| 逻辑类型 | 与非门 | |
| 门电路数量 | 4 | |
| 工作电压 | 2V~6V | |
| 静态电流(Iq) | - | |
| 灌电流(IOL) | - | |
| 拉电流(IOH) | - | |
| 输入高电平(VIH) | 1.5V；4.2V；3.15V |
| 属性 | 参数值 | |
|---|---|---|
| 输入低电平(VIL) | 1.35V；500mV；1.8V | |
| 输出高电平(VOH) | 4.4V；5.9V；1.9V；3.84V；5.34V | |
| 输出低电平(VOL) | 330mV；100mV | |
| 系列 | 74HC | |
| 传播延迟(tpd) | 20ns@6V,50pF | |
| 工作温度 | -40℃~+85℃ | |
| 每门输入数量 | 2 | |
| 功能特性 | - |
