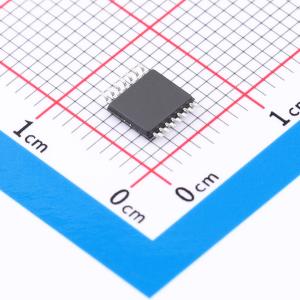

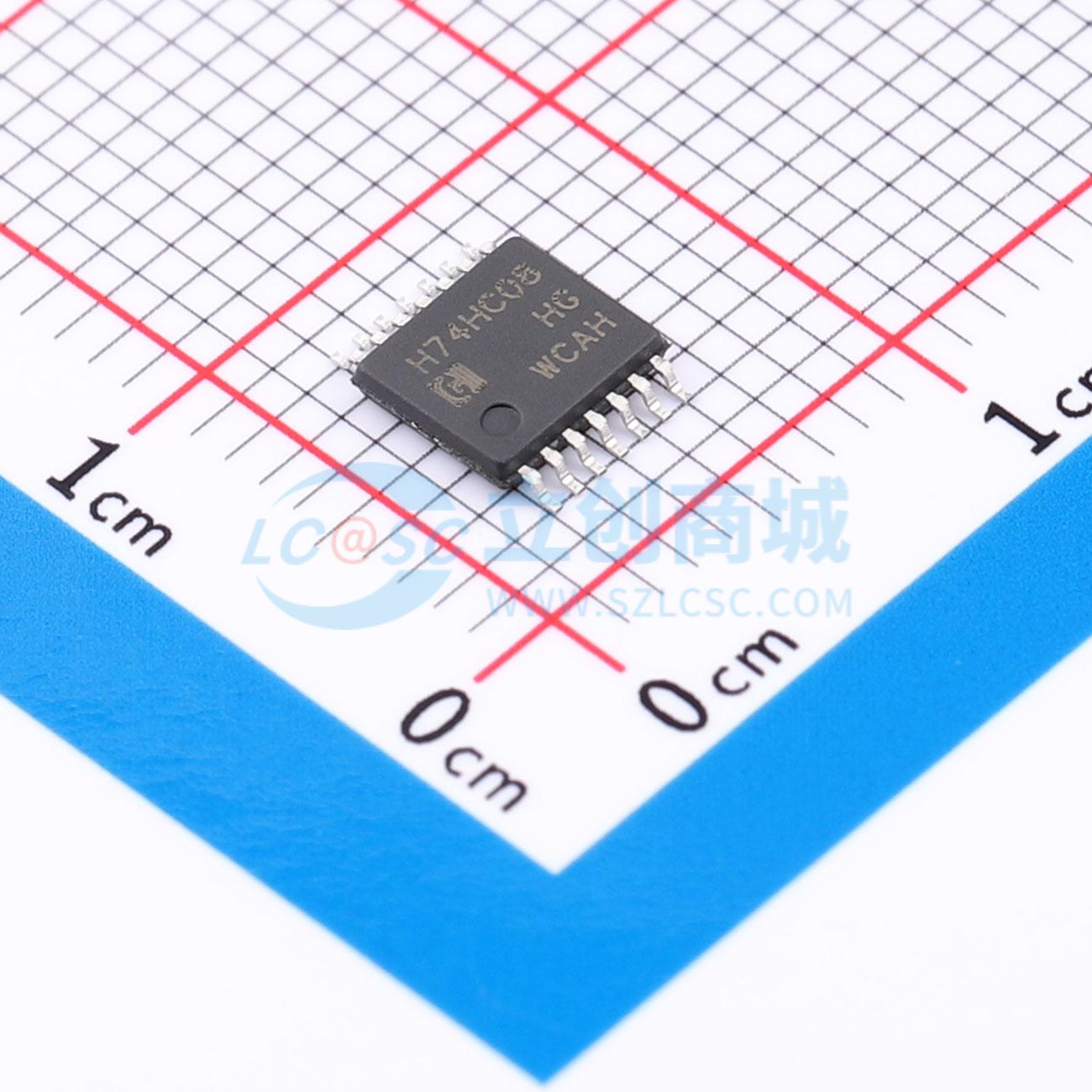

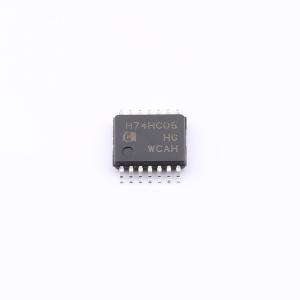

温馨提醒：图片仅供参考，商品以实物为准
HG74HC08MT/TR
高速CMOS 4路2输入与门，管脚兼容低功耗肖特基TTL系列，具备ESD保护
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- HG74HC08 4 路 2 输入与门
- 品牌名称
- HGSEMI(华冠)
- 商品型号
- HG74HC08MT/TR
- 商品编号
- C53374710
- 商品封装
- TSSOP-14
- 包装方式
- 编带
- 商品毛重
- 0.279292克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 逻辑门 | |
| 逻辑类型 | 与门 | |
| 门电路数量 | 4 | |
| 工作电压 | 2V~6V | |
| 静态电流(Iq) | 2uA | |
| 灌电流(IOL) | 5.2mA | |
| 拉电流(IOH) | 5.2mA | |
| 输入高电平(VIH) | 1.5V；4.2V；3.15V | |
| 输入低电平(VIL) | 1.35V；500mV；1.8V |
| 属性 | 参数值 | |
|---|---|---|
| 输出高电平(VOH) | 5.48V；4.4V；5.9V；1.9V；3.98V | |
| 输出低电平(VOL) | 260mV；100mV | |
| 系列 | 74HC | |
| 传播延迟(tpd) | 15ns@6V,50pF | |
| 工作温度 | -40℃~+85℃ | |
| 每门输入数量 | 2 | |
| 功能特性 | - | |
| 输入类型 | TTL兼容CMOS | |
| 输出类型 | - |
商品概述
HG74HC08 是高速 CMOS 电路，管脚兼容低功耗肖特基 TTL（LSTTL）系列，遵循 JEDEC 标准 no.7A，实现了 2 输入与门功能。
商品特性
- 兼容 JEDEC 标准 no.8-1A
- ESD 保护
- HBM EIA/JESD22 - A114 - A 超过 2000V，MM EIA/JESD22 - A115 - A 超过 200V
- 工作环境温度范围宽：-40°C ~ +85°C
- 封装形式：DIP - 14/SOP - 14/TSSOP - 14/QFN - 16
