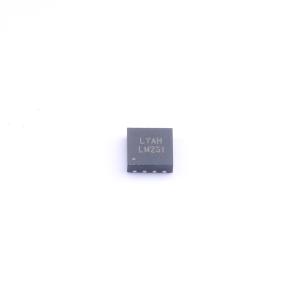

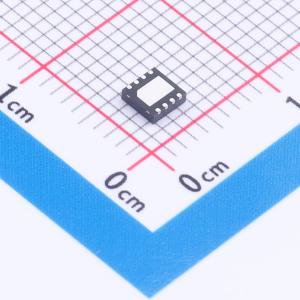

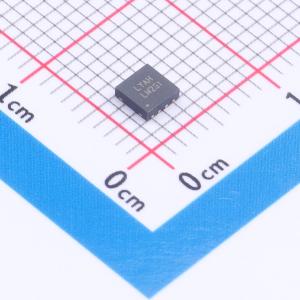

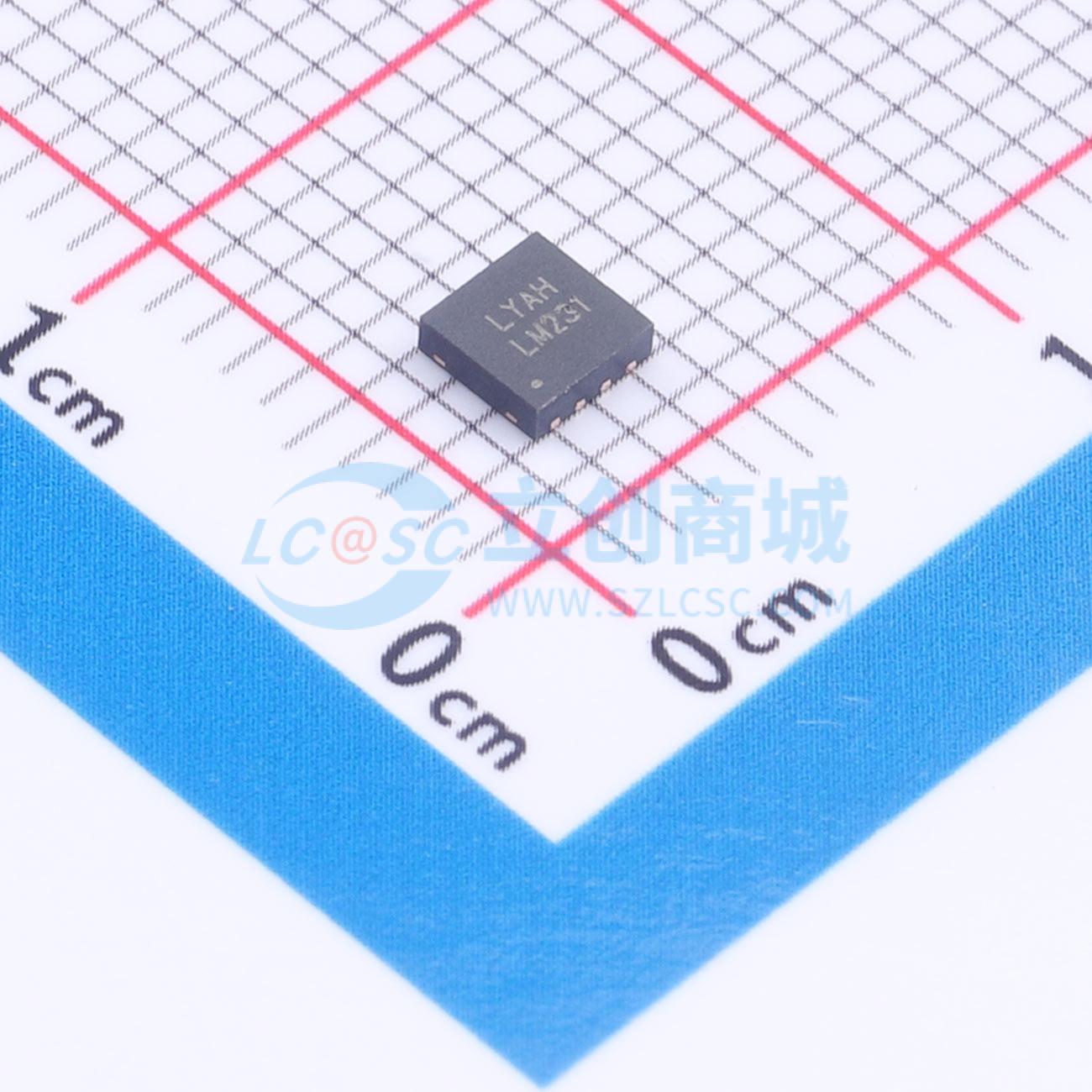

温馨提醒：图片仅供参考，商品以实物为准
LM231DQ3/TR-HG
精密电压频率转换器，适用于调频或解调及其他功能，具备低功耗、宽动态范围和高温度稳定性等特点
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- PRECISION VOLTAGE-TO-FREQUENCY
- 品牌名称
- HGSEMI(华冠)
- 商品型号
- LM231DQ3/TR-HG
- 商品编号
- C53374687
- 商品封装
- DFN-8(3x3)
- 包装方式
- 编带
- 商品毛重
- 0.0619克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | V/F和F/V转换芯片 | |
| 工作电压 | 4V~40V | |
| 频率 | 100kHz | |
| 线性度 | 0.01% | |
| 转换类型VF/FV | V/F | |
| 工作温度 | -25℃~+85℃ |
| 属性 | 参数值 | |
|---|---|---|
| 功耗 | 15mW | |
| 输入失调电压(Vos) | 3mV | |
| 输入偏置电流(Ib) | 80nA | |
| 输入失调电流(Ios) | 8nA | |
| 功能特性 | 内部基准源；温度补偿；过载保护；满量程频率可调 |
商品概述
LM231/LM331系列电压-频率转换器非常适合用于简单低成本电路，可实现模数转换、精密频率-电压转换、长期积分、线性调频或解调等多种功能。作为电压-频率转换器使用时，其输出是一个频率与输入电压精确成比例的脉冲序列。因此，它具备电压-频率转换技术的所有固有优势，并且易于应用于所有标准的电压-频率转换器应用中。此外，LM231A/LM331A在温度精度方面达到了新的高度，而这在以往只有昂贵的电压-频率模块才能实现。另外，LM231/331非常适合在低电源电压的数字系统中使用，并且可以在微处理器控制系统中提供低成本的模数转换。而且，电池供电的电压-频率转换器产生的频率可以轻松通过简单的光电隔离器传输，以提供对高共模电平的隔离。
LM231/LM331采用了一种新的温度补偿带隙基准电路，可在低至4.0V的电源下，在整个工作温度范围内提供出色的精度。精密定时器电路具有低偏置电流，同时不影响100kHz电压-频率转换所需的快速响应。输出能够驱动3个TTL负载，或者输出高达40V的高压，并且对VCC具有短路保护。
商品特性
- 确保最大线性度为0.01%
- 在现有的电压-频率转换应用中提高性能
- 支持分离或单电源操作
- 可在单5V电源下工作
- 脉冲输出与所有逻辑形式兼容
- 出色的温度稳定性：最大±50 ppm/°C
- 低功耗：在5V时典型值为15 mW
- 宽动态范围：在10 kHz满量程频率下最小为100 dB
- 宽满量程频率范围：1 Hz至100 kHz
- 低成本
- 封装形式：DIP - 8、SOP - 8、DFN - 8（3×3）
应用领域
LM231/331是单片电路，设计用于在作为电压-频率（V - to - F）转换器或频率-电压（F - to - V）转换器应用时实现精确和多功能操作。
