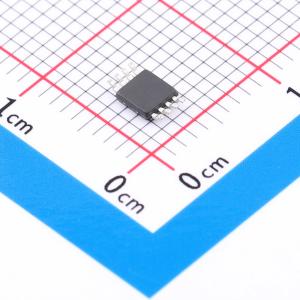

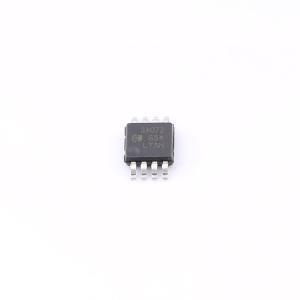

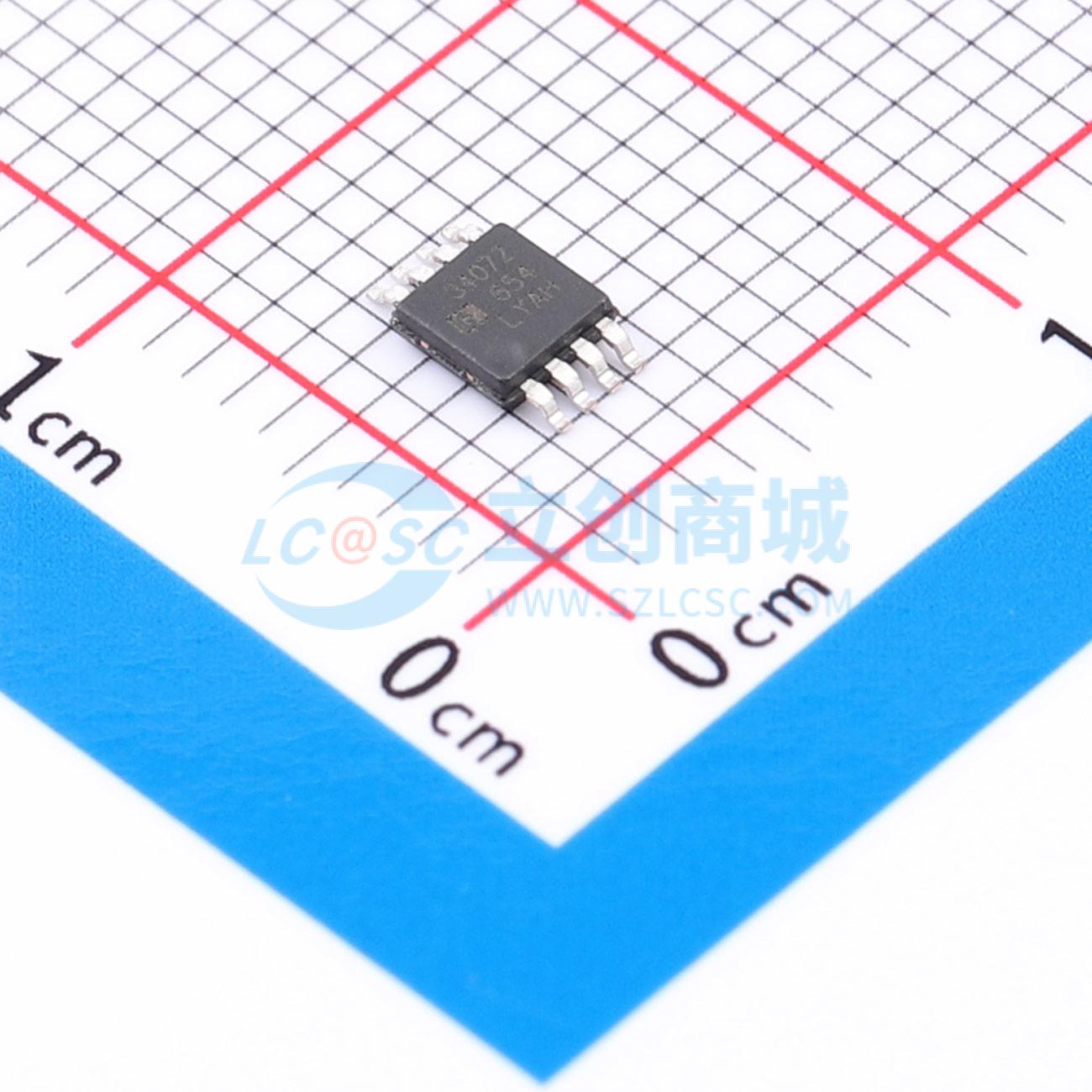

MC34072MM/TR-HG
J-FET输入双运算放大器，低功耗、高输入阻抗、高转换速率，具输出短路电流保护
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 通用 J-FET 输入双运算放大器
- 品牌名称
- HGSEMI(华冠)
- 商品型号
- MC34072MM/TR-HG
- 商品编号
- C53374698
- 商品封装
- MSOP-8
- 包装方式
- 编带
- 商品毛重
- 0.260433克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | FET输入运放 | |
| 放大器数 | 2 | |
| 增益带宽积(GBW) | 3MHz | |
| 输入偏置电流(Ib) | 2.5nA | |
| 输入失调电压(Vos) | 3mV | |
| 共模抑制比(CMRR) | 85dB | |
| 压摆率(SR) | 13V/us | |
| 静态电流(Iq) | 1.4mA | |
| 轨到轨 | - |
| 属性 | 参数值 | |
|---|---|---|
| 输入失调电压温漂(Vos TC) | - | |
| 输出电流 | - | |
| 工作温度 | -40℃~+85℃ | |
| 单电源电压 | - | |
| 双电源电压(Vee~Vcc) | ±15V | |
| 输入电压噪声密度(eN) | - | |
| 输入失调电流(Ios) | 1.5nA | |
| 功能特性 | 短路保护 |
商品概述
MC34072 是一款高速 J-FET 输入的双运算放大器，由高压 J-FET 和双极晶体管构成。具有高的转换速率、低的输入偏置电流和失调电流以及很低的失调电压温度系数。MC34072 工作温度范围 -40℃ ~ -85℃。MC34072 提供了 DIP-8 和 SOP-8、MSOP-8 封装形式。
商品特性
- 较低功耗
- 宽的共模和差模输入电压范围
- 低的输入偏置电流和失调电流
- 输出短路电流保护
- 高输入阻抗
- 高转换速率
- 高增益带宽积，高达 4MHz
应用领域
- 三段音调控制
- 四阶低通滤波
- 四阶高通滤波
- 电阻电压转换
- 100 kHz 的正交振荡器
- 电压跟随器
- 增益为 10 反相放大器
