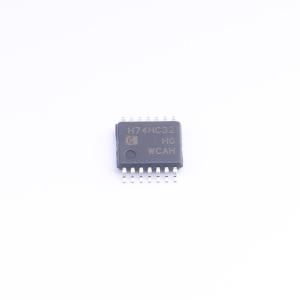

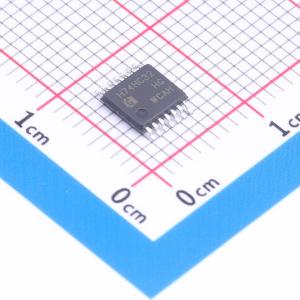

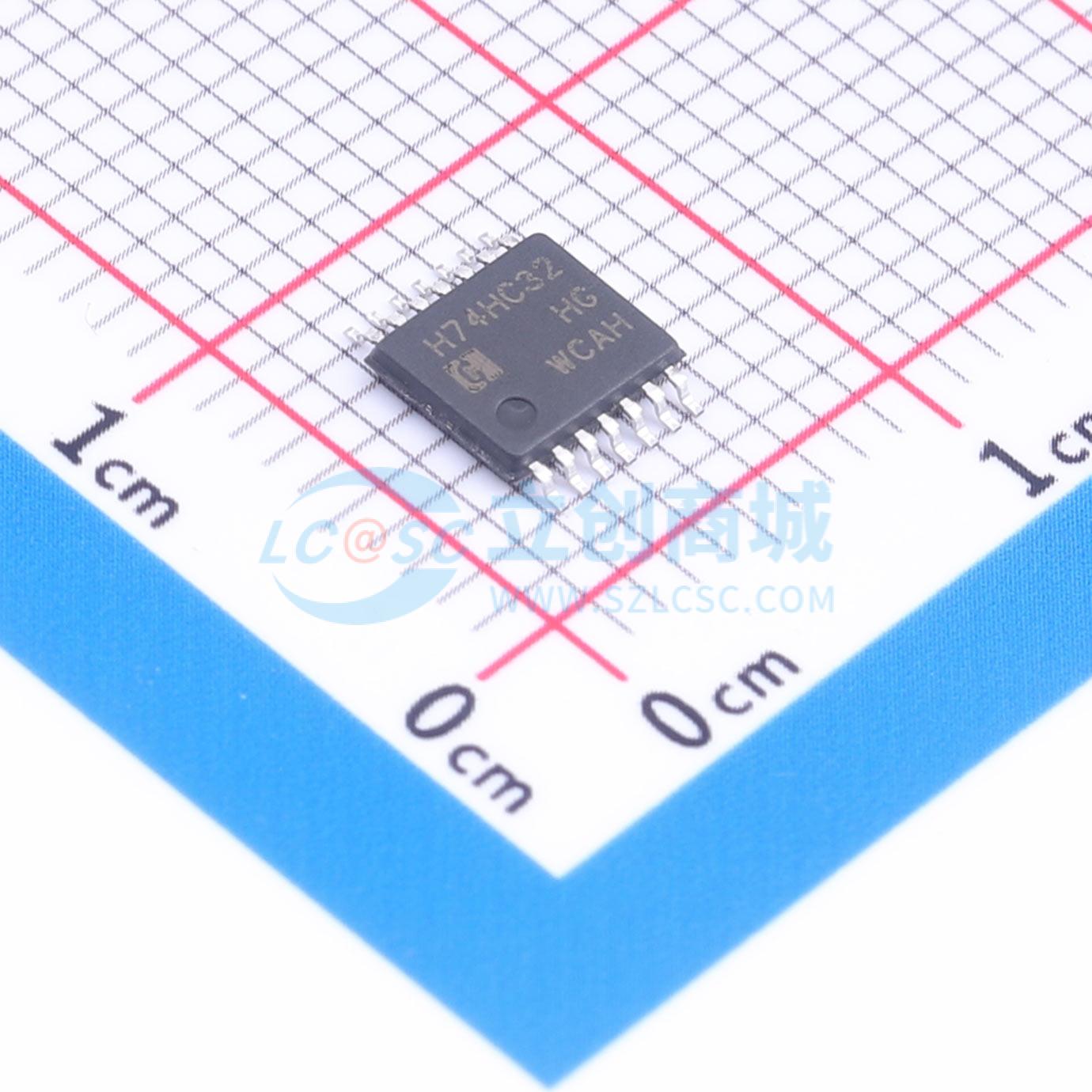

HG74HC32MT/TR
高速硅栅CMOS 4路2输入或门，引脚兼容低功耗肖特基TTL系列，具备对称输出阻抗、低噪声、低功耗和稳定传输延时
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 4 路 2 输入或门
- 品牌名称
- HGSEMI(华冠)
- 商品型号
- HG74HC32MT/TR
- 商品编号
- C53374709
- 商品封装
- TSSOP-14
- 包装方式
- 编带
- 商品毛重
- 0.33324克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 逻辑门 | |
| 逻辑类型 | 或门 | |
| 门电路数量 | 4 | |
| 工作电压 | 2V~6V | |
| 静态电流(Iq) | 2uA | |
| 灌电流(IOL) | 5.2mA | |
| 拉电流(IOH) | 5.2mA | |
| 输入高电平(VIH) | 1.2V；3.2V；2.4V |
| 属性 | 参数值 | |
|---|---|---|
| 输入低电平(VIL) | 800mV；2.1V；2.8V | |
| 输出高电平(VOH) | 4.32V；2V；6V；5.81V；4.5V | |
| 输出低电平(VOL) | 160mV；0V；150mV | |
| 系列 | 74HC | |
| 传播延迟(tpd) | 15ns@6V,50pF | |
| 工作温度 | -40℃~+85℃ | |
| 每门输入数量 | 2 | |
| 功能特性 | - |
商品概述
HG74HC32 是一款高速硅栅CMOS 电路，其引脚兼容低功耗肖特基 TTL（LSTTL）系列，实现了2 输入或门功能，该电路符合JEDEC标准 no.7A。
商品特性
- 使用电压宽：2.0V - 6.0V
- 对称输出阻抗
- 低噪声
- 低功耗
- 稳定的传输延时
- ESD 保护：人体模式（EIA/JESD22 - A114 - A）超过 2000V
- ESD 保护：机械模式（EIA/JESD22 - A115 - A）超过 200V
- 工作环境温度范围：-40~85℃
- 封装形式：DIP - 14/SOP - 14/TSSOP - 14
