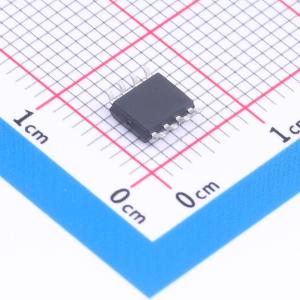

ADM485EARZ/HG

ADM485E 是 +5.0V 供电、具有 ±16kV ESD 保护的 RS-485/RS-422 收发器。具有失效保护电路，当接收器输入开路或短路、或者挂接在终端匹配总线上的所有发送器都禁用时，接收器将输出逻辑高电平。全系列都具有热插拔功能，在上电或热插入时可以消除总线上的故障瞬变信号。

ADM485E 驱动器提供超大输出电压摆幅（在 54 欧姆负载时会超过 2.1V），从而保证了更高的噪声容限；ADM485E 驱动器的摆率不受限制，可实现高达 10Mbps 的传输速率。

ADM485E 用于半双工通信；所有器件的接收器具有 1/8 单位负载输入阻抗，总线上可以挂接多达 256 个收发器。

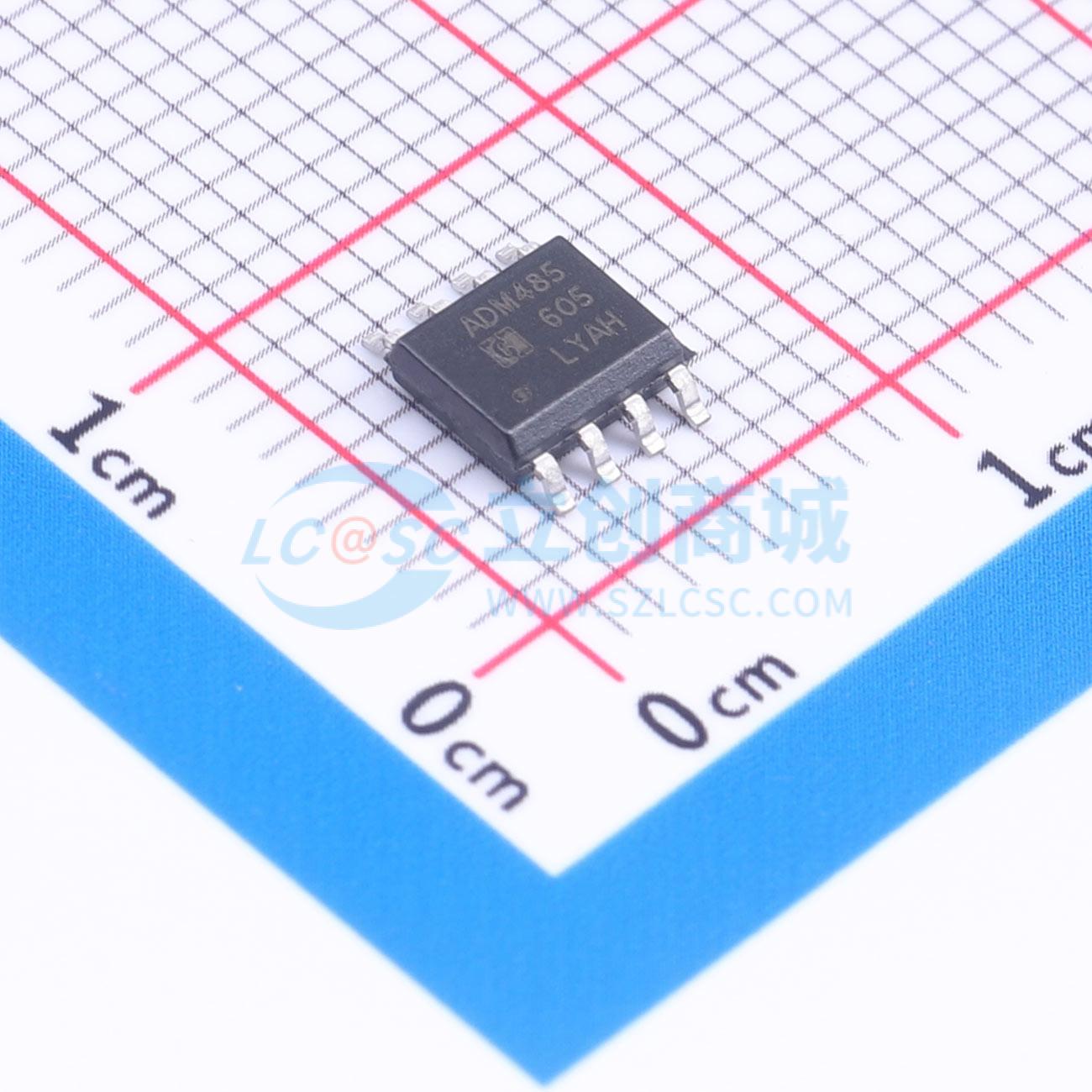

ADM485E 采用 8 脚 SOP 封装，这些器件可以提供工业级温度范围。

ADM485 系列高速 RS-485/RS-422 收发器包括一路驱动器和一路接收器。这些器件具有失效保护电路（参考失效保护部分）。具有热插拔功能，支持热插入而不会产生数据传输错误（参考热插拔功能部分）。ADM485E 的驱动器摆率不受限制，能够实现最大 10Mbps 的传输速率；所有器件均采用 +5.0V 单电源供电。驱动器具有输出短路限流功能。热关断电路保护驱动器不会出现功耗过大。进入热关断保护后，驱动器输出被置于高阻态。

把电路板插入带电或正在工作的背板时（热插拔输入），数据总线的差分干扰可能导致数据错误。电路板插入背板时，数据通信处理器启动一次上电过程。在此过程中，处理器的逻辑输出驱动器为高阻态，不能将这些器件的 DE 和 RE 输入驱动至规定的逻辑电平。处理器的逻辑驱动器在高阻态时可能会有高达 ±10μA 的漏电流，这会引起收发器的标准 CMOS 使能输入漂移到不正确的逻辑电平。此外，电路板寄生电容还会将 VCC 或者 GND 耦合至使能输入端。如果不具备热插拔能力，以上因素会错误地使能收发器的驱动器或收发器。ADM485 的热插拔功能保证在 VCC 上升时，内部电路保持 DE 为低电平，RE 为高电平。在完成初始上电过程后，下拉电路将不再起作用，并复位热插拔输入端。

所有引脚都采用了 ESD 保护结构，在操作与装配过程中现静电放电时可对器件提供保护。ADM485 系列产品的驱动器输出与接收器输入具有额外的静电保护能力。工程师们已开发出专用的电路结构，为这些引脚提供保护，使其能够承受 IEC 61000-4-2 模型 ±16kV 的 ESD 冲击。ESD 保护结构在各种状态下都可承受高 ESD 冲击，包括标准工作模式、关断和断电模式。ESD 保护可以采用不同方法进行测试。ADM485 的发送器输出与接收器输入在以下条件下进行了保护测试：

±16kV，HBM 人体模型。

±16kV，IEC 61000-4-2 规定的间隙放电方法。

±16kV，IEC 61000-4-2 规定的接触放电方法。

• 真正的失效保护接收器，低功耗关断模式
• DE 与 RE 采用热插拔输入结构
• +5.0V 工作电压，总线上允许挂接多达 256 个收发器
• I/O 口采用增强型 ESD 保护（±16kV IEC 61000-4-2 模型）

RS-422/RS-485 通讯

• 数字电表水表、工业控制
• 工业嵌入电脑和外设、安防监控系统
• 路由器和交换机、仪器仪表、电平转换
• 对 EMI 敏感收发器应用
