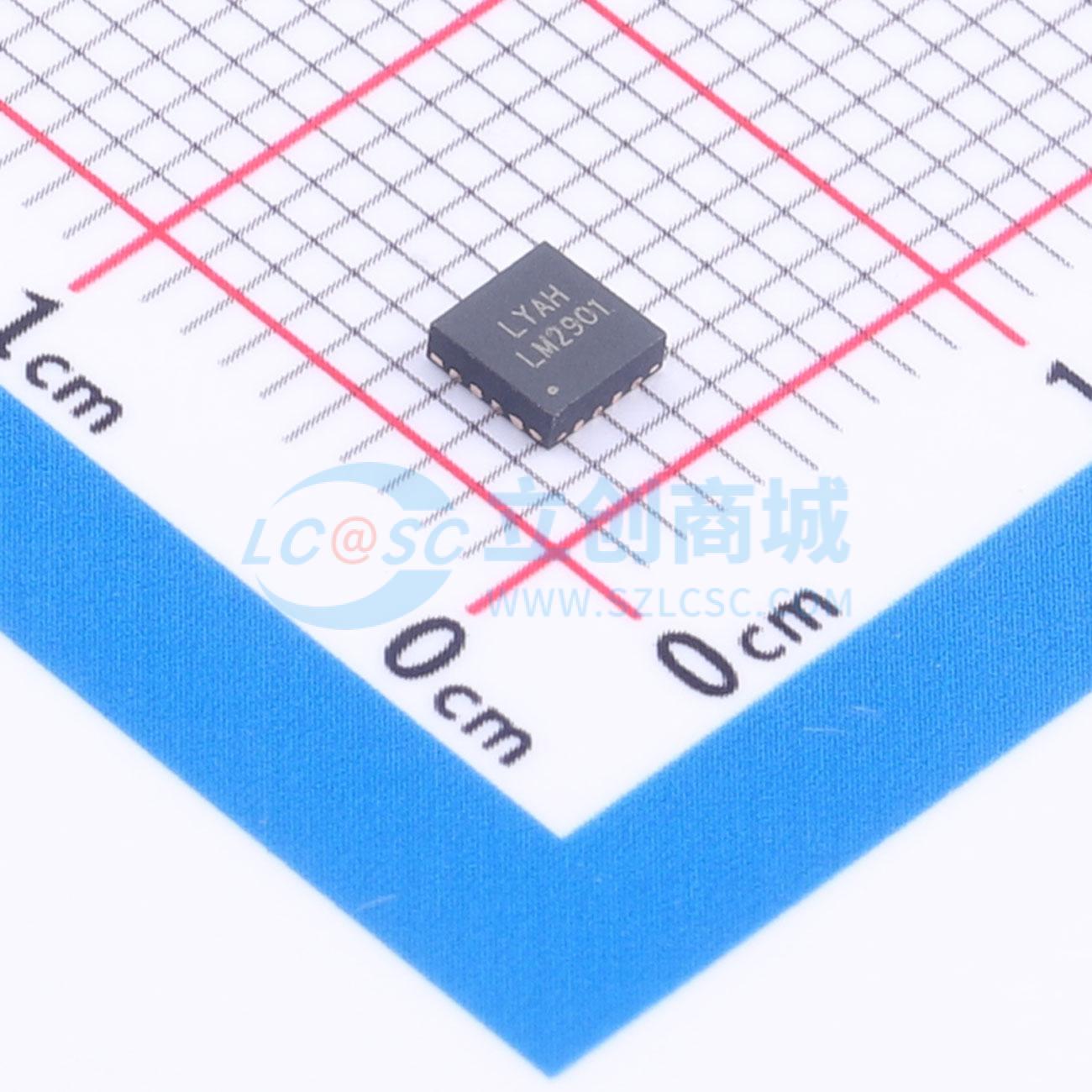

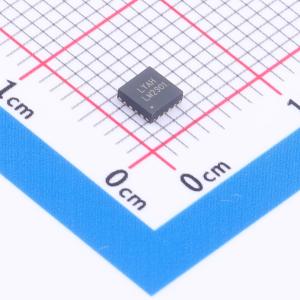

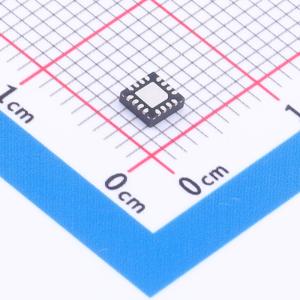

温馨提醒：图片仅供参考，商品以实物为准
LM2901LQ/TR-HG
四路比较器，适用于电平检波和低电平探测，单/双电源工作，可与TTL及CMOS兼容
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 四路比较器
- 品牌名称
- HGSEMI(华冠)
- 商品型号
- LM2901LQ/TR-HG
- 商品编号
- C53374695
- 商品封装
- QFN-16(3x3)
- 包装方式
- 编带
- 商品毛重
- 0.17856克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 比较器 | |
| 比较器数 | 4 | |
| 输入失调电压(Vos) | 2mV | |
| 输入偏置电流(Ib) | 25nA | |
| 输出模式 | CMOS；TTL | |
| 静态电流(Iq) | 800uA |
| 属性 | 参数值 | |
|---|---|---|
| 工作温度 | -40℃~+85℃ | |
| 单电源 | 3V~32V | |
| 双电源(Vee ~ Vcc) | 1.5V~16V；-16V~-1.5V | |
| 输入失调电流(Ios) | 5nA | |
| 响应时间(tr) | 1.3ns |
商品概述
LM2901 是一块四比较器集成电路，主要应用于消费类和工业类电子产品中，进行电平检波和低电平探测。采用 DIP-14、SOP-14、TSSOP-14、QSOP-16 和 QFN-16 封装形式。
商品特性
- 单电源或双电源工作
- 输入偏置电流低：25nA（典型）
- 输入失调电流低：±5.0nA（典型）
- 输出饱和电压低：130mV
- 可与 TTL 及 CMOS 兼容
应用领域
- 带滞后的反相比较器
- 逻辑驱动器
- 过零检波器(单电源应用)
- 带滞后的正相比较器
- 方波振荡器
- 过零检波器(双电源应用)
