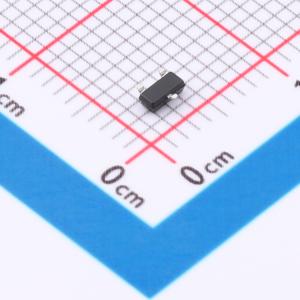

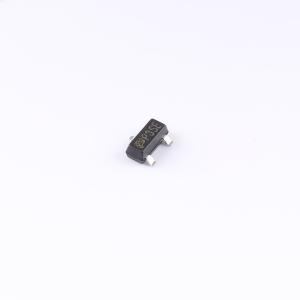

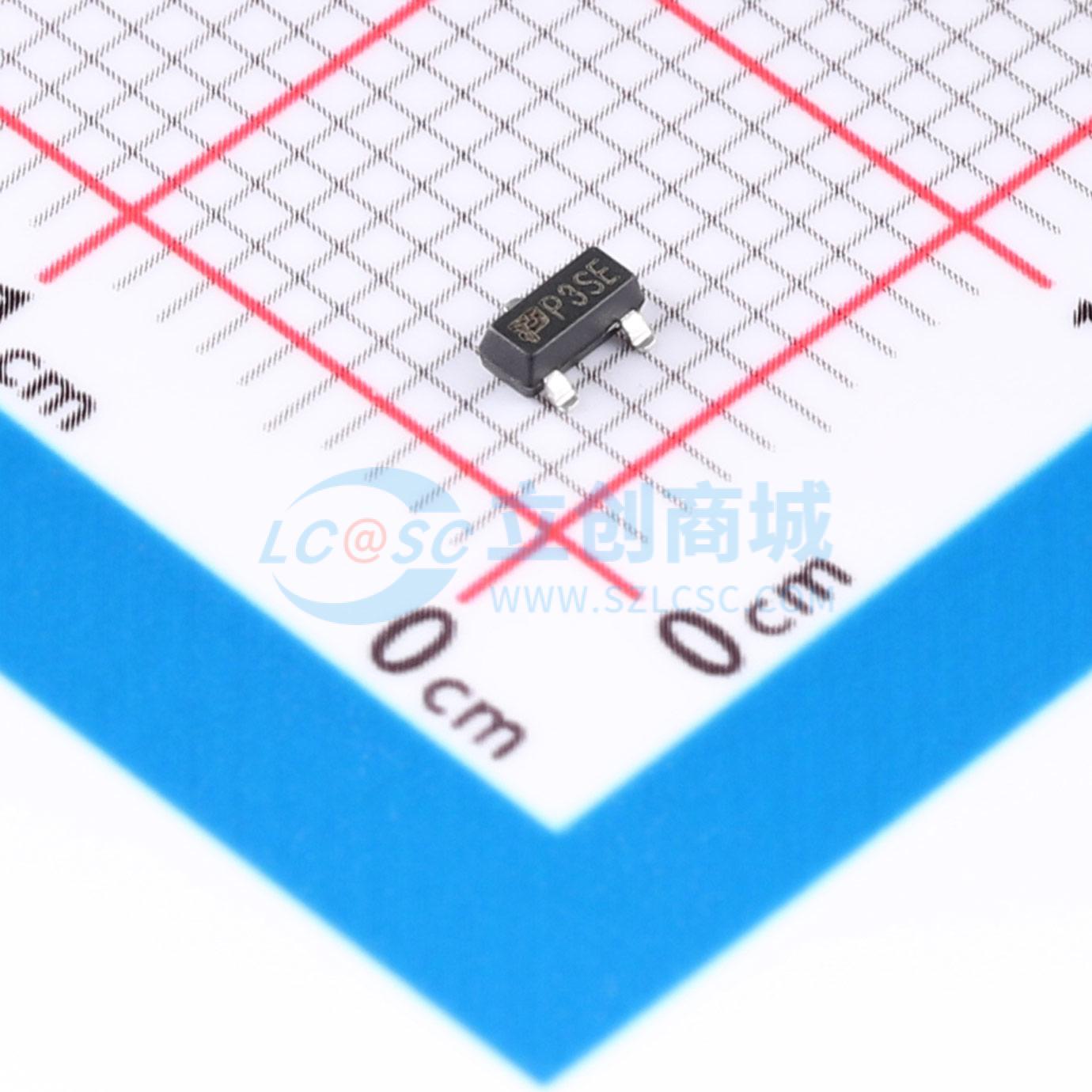

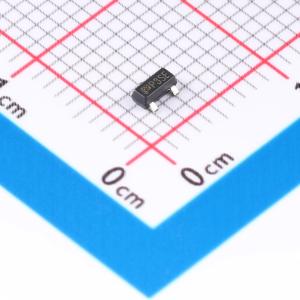

温馨提醒：图片仅供参考，商品以实物为准
BSH202(TP)
P沟道增强型MOSFET，适用于电池保护、负载开关和电源管理
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- TECH PUBLIC(台舟)
- 商品型号
- BSH202(TP)
- 商品编号
- C53340807
- 商品封装
- SOT-23
- 包装方式
- 编带
- 商品毛重
- 0.0313克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 1个P沟道 | |
| 漏源电压(Vdss) | 30V | |
| 连续漏极电流(Id) | 2A | |
| 导通电阻(RDS(on)) | 190mΩ@10V | |
| 耗散功率(Pd) | 1W | |
| 阈值电压(Vgs(th)) | 1.6V | |
| 栅极电荷量(Qg) | 4nC |
| 属性 | 参数值 | |
|---|---|---|
| 输入电容(Ciss) | 155pF | |
| 反向传输电容(Crss) | 25pF | |
| 工作温度 | -55℃~+150℃ | |
| 配置 | 独立式 | |
| 类型 | P沟道 | |
| 输出电容(Coss) | 35pF | |
| 栅极电压(Vgs) | ±20V |
商品特性
- VDS = -30V，b = -2A
- RDs(ON) < 190mΩ，条件为VGs = -2.5V
- RDs(ON) < 330mΩ，条件为VGS = -4.5V
- 封装为SOT - 23
应用领域
- 电池保护
- 负载开关
- 电源管理
