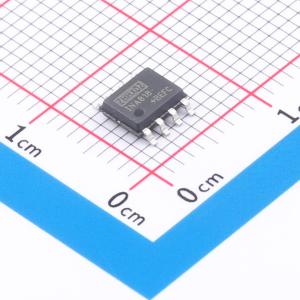

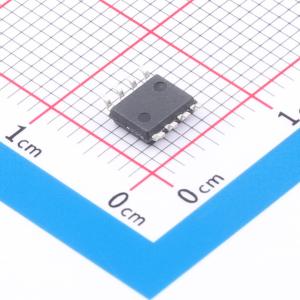

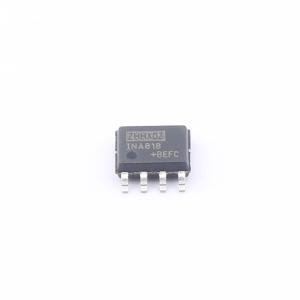

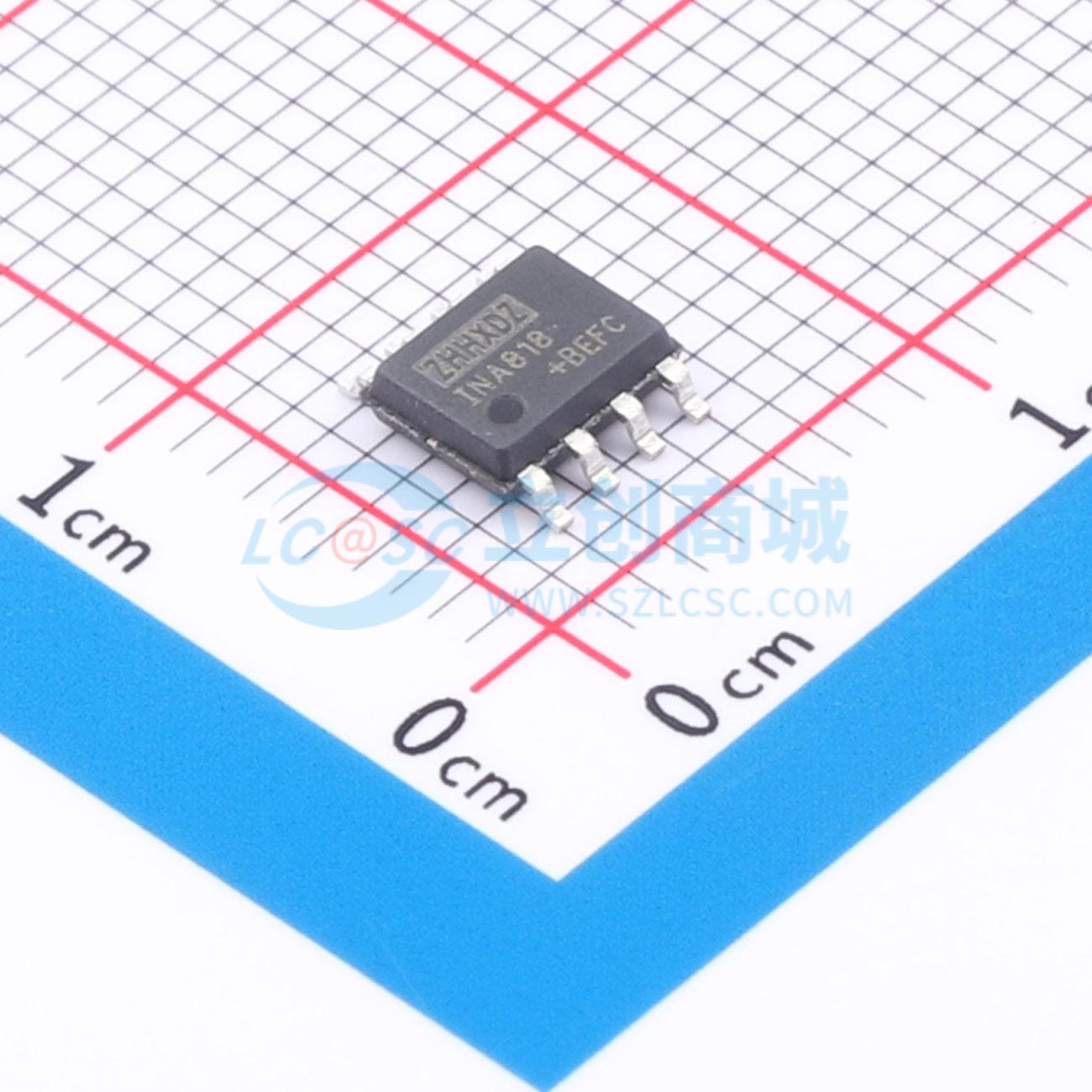

INA818IDR-HX

高性能、低功耗仪表放大器，可通过外部电阻设置增益，适用于高精度数据采集和医疗应用

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: INA818IDR-HX是一款低成本、高精度的仪器放大器，仅需一个外部电阻即可实现 1至 10000 的增益设定包括 0.8ppm 的低非线性度和最大 20μV 的输入失调电压，使其成为高精度数据采集系统的理想选择。
品牌名称: ZHHXDZ(海芯电子)
商品型号: INA818IDR-HX
商品编号: C53284309
商品封装: SOP-8
包装方式: 编带
商品毛重: 1克(g)

商品参数

	属性	参数值
	工作温度	-40℃~+125℃
	噪声密度(eN)	17nV/√Hz@1kHz
	输入失调电流(Ios)	1nA
	单电源	4.5V~36V
	双电源(Vee ~ Vcc)	-18V~-2.25V；2.25V~18V
	电源纹波抑制比(PSRR)	111dB
	功能特性	外部电阻增益

商品概述

INA818IDR-HX 是一款低成本、高精度的仪表放大器，仅需一个外部电阻即可实现1至10000的增益设定。它采用MSOP-8和SOIC-8封装，静态电流极低，仅为1.3mA，非常适合电池供电的便携式设备。该放大器具有出色的性能，包括0.8ppm的低非线性度和最大20μV的输入失调电压，是高精度数据采集系统的理想选择。其低噪声、低输入偏置电流和低功耗特性，使其在医疗应用（如心电图及血压监测仪）中表现优异。低噪声电压在1kHz时为17nV/√Hz，低噪声电流为0.45pA/√Hz，使其成为前置放大的理想选择。此外，它也适用于多路复用应用，展现了广泛的适用性和灵活性。总体而言，这是一款性能卓越、易于使用的仪表放大器，能够满足各种高精度、低功耗的应用需求。

商品特性

外部电阻设置增益：1 ~ 10000
宽电源电压范围：±2V ~ ±19V
相比三运放仪表放大器架构，性能更优
低功耗，静态电流为1.3mA
采用SOP-8封装
输入失调电压：最大±20μV
输入偏置电流：最大2.0nA
共模抑制比(G=10)：最小108dB
低噪声：输入噪声电压为17nV/√Hz @ 1kHz，0.1Hz至10Hz频带内为1.8μVₚ₋ₚ
交流性能：-3dB带宽(G=1)为2038kHz
工作温度范围：–40°C 到 125°C

应用领域

测量仪器
心电图与医疗应用
传感器接口
数据采集系统
工业过程控制

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	仪表放大器
	共模抑制比(CMRR)	161dB
	输入偏置电流(Ib)	2nA
	输入失调电压(Vos)	4uV
	压摆率(SR)	2V/us
	静态电流(Iq)	1.3mA
	输入失调电压温漂(Vos TC)	100nV/℃
