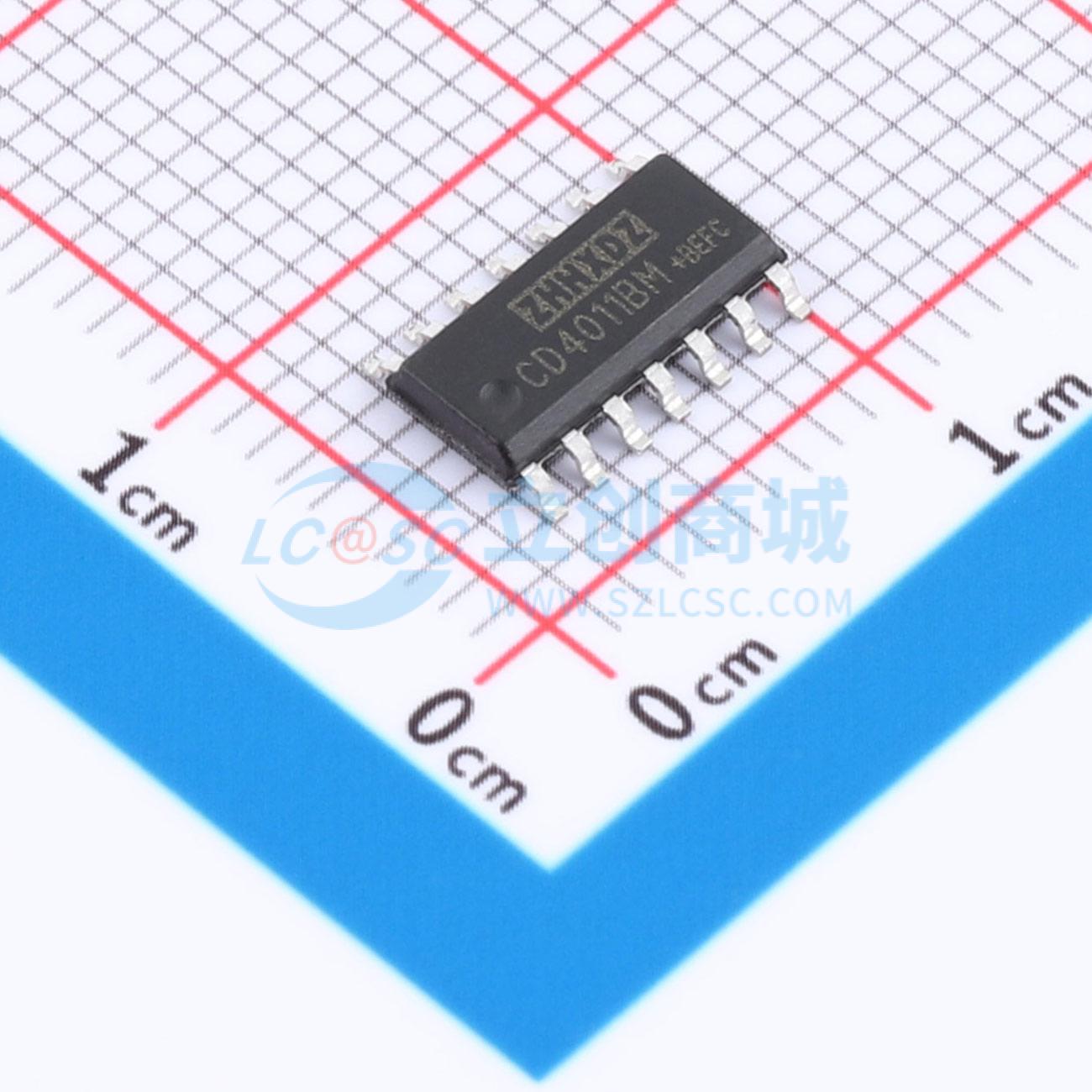

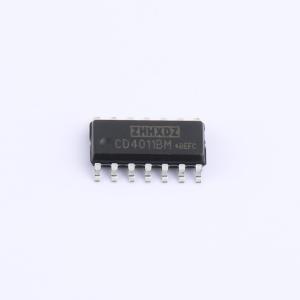

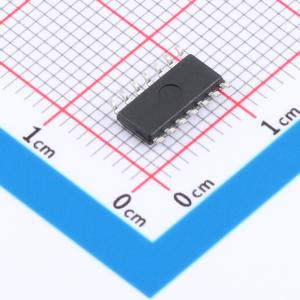

温馨提醒：图片仅供参考，商品以实物为准
CD4011BM96-HX
互补CMOS四与非门集成电路
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- CD4011BM96-HX是一款由增强型 N 沟道和 P 沟道组成的单片互补 CMOS 集成电路。它们具有相等的源电流和吸电流能力，符合 B 系列输出驱动器标准
- 品牌名称
- ZHHXDZ(海芯电子)
- 商品型号
- CD4011BM96-HX
- 商品编号
- C53284324
- 商品封装
- SOP-14
- 包装方式
- 编带
- 商品毛重
- 0.32544克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 逻辑门 | |
| 逻辑类型 | 与非门 | |
| 通道数 | 4 | |
| 工作电压 | 3V~13V | |
| 静态电流(Iq) | - | |
| 灌电流(IOL) | 8.8mA | |
| 拉电流(IOH) | 8.8mA | |
| 输入高电平(VIH) | 11V；7V；3.5V |
| 属性 | 参数值 | |
|---|---|---|
| 输入低电平(VIL) | 1.5V；3V；4V | |
| 输出高电平(VOH) | 14.95V；9.95V；4.95V | |
| 输出低电平(VOL) | 50mV | |
| 系列 | - | |
| 传播延迟(tpd) | 70ns@15V,50pF | |
| 工作温度 | -20℃~+85℃ | |
| 输入通道数 | 2 | |
| 功能特性 | - |
商品概述
CD4011BM96-HX 是一款采用增强型 N 沟道和 P 沟道晶体管构成的单片互补 CMOS 集成电路。该器件具备对称的源电流与吸电流能力，符合 B 系列输出驱动标准。其内部集成了输出缓冲器，通过提供高增益以改善传输特性。所有输入端均设有连接至 VDD 和 VSS 的保护二极管，用以防止静电放电造成的损坏。
商品特性
- 低功耗
- 兼容TTL逻辑电平
- 对称的输出特性
- 低输入漏电流
- 可驱动2个74L系列或1个74LS系列负载
