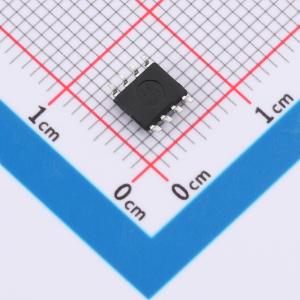

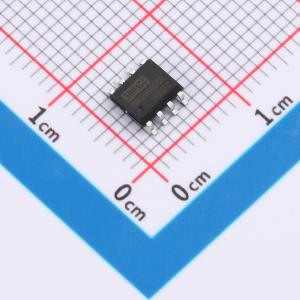

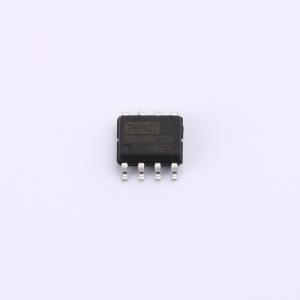

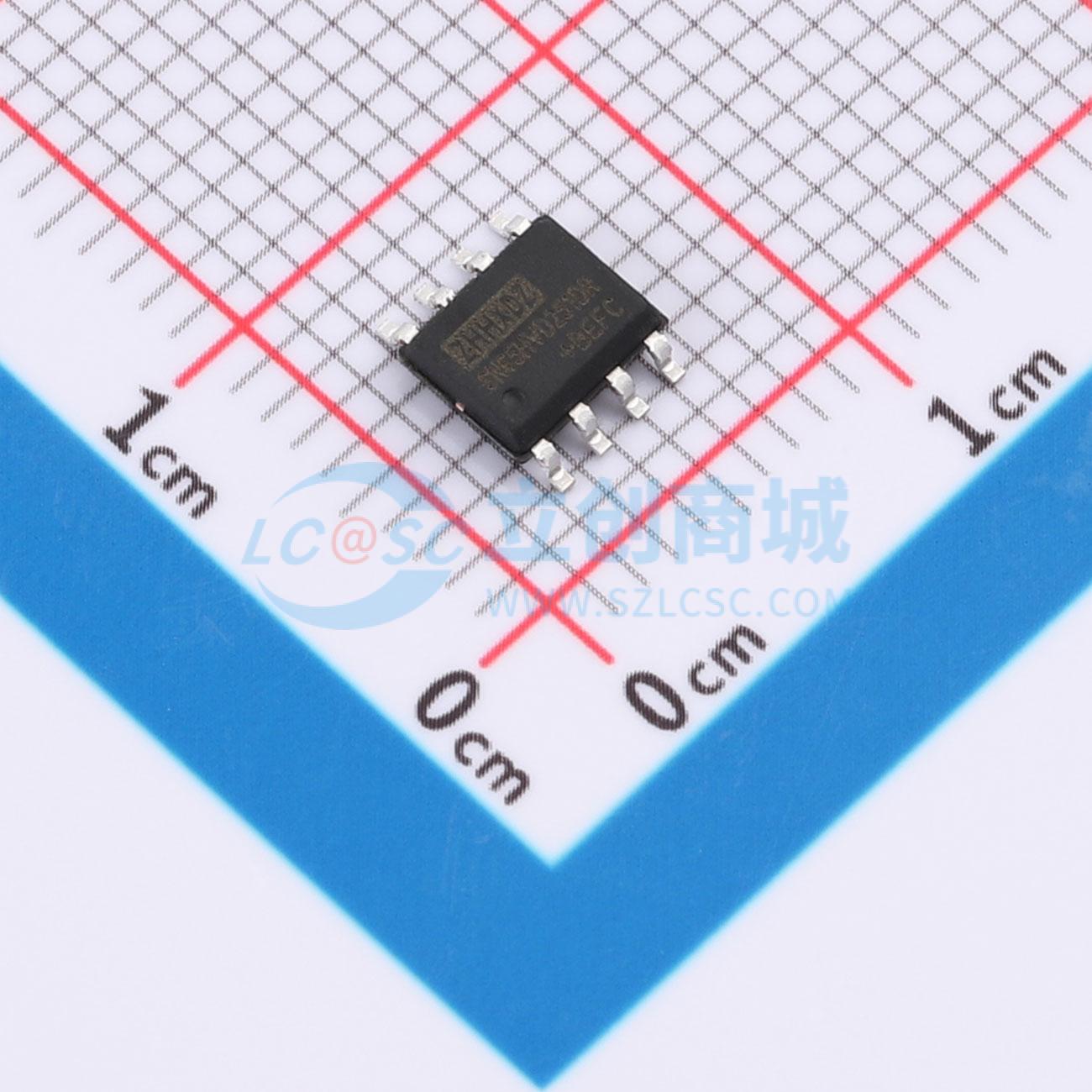

SN65HVD251DR-HX

SN65HVD251DR-HX 是控制器局域网协议控制器与物理总线之间的接口芯片，主要用于乘用车中的高速应用，最高速度可达 1 MBit/s。它支持与总线的差分传输以及与 CAN 控制器的差分接收。该器件完全符合 ISO 11898 标准，数据传输速率达 1 Mbps，能够在卡车、公共汽车、汽车、工业控制等应用中实现总线与 CAN 协议控制器之间的差分信号传输。其驱动器级集成了限流保护功能，可防止电路因短路至正负电源电压而受损。D 引脚内置上拉至 VCC 的连接，确保在 D 引脚未上电时总线保持隐性状态。Rs 引脚具有上拉至 VCC 的直通连接，确保在 Rs 引脚未上电时收发器保持待机状态。当电源电压下降时，D、Rs 和 R 引脚将变为断开状态，以防止通过这些引脚产生反向电流。该器件还具备过热保护功能，当结温超过 160°C 时，驱动器级电流会减小以降低功耗，从而使芯片冷却，而芯片其他部分在此期间继续正常工作。此外，内置的 D 显性超时定时器电路可防止因硬件或软件故障导致 D 引脚被强制永久为低电平时，总线线路被驱动至永久显性状态（阻塞所有网络通信）。该定时器由 D 引脚上的下降沿触发，如果 D 引脚上的低电平持续时间超过内部定时器值，发射器将被禁用，从而将总线驱动至隐性状态。控制引脚 Rs 允许选择两种操作模式：高速模式和待机模式。在高速模式（正常模式）下，通过将 Rs 引脚接地，收发器通过 CANH 和 CANL 总线发送和接收数据。在此模式下，差分接收器将总线上的模拟数据转换为数字数据，并通过多路复用器输出至 R 引脚。如果 Rs 引脚悬空或连接至高电平，则进入待机模式。在此模式下，发射器和接收器关闭，总线线路由低功耗差分比较器监控。当向 Rs 引脚施加高电平时，会激活低功耗接收器和唤醒滤波器。一旦低功耗差分比较器检测到总线电平高于 tBUS 的显性状态，R 引脚将变为低电平。

• 工作电压范围：VCC = 5V ± 10%
• 完全符合 ISO 11898 标准
• 高速运行（最高 1 MBaud）
• 在未上电状态下收发器与总线断开（零负载）
• 至少可连接 110 个节点
• 具有通过总线远程唤醒能力的极低电流待机模式
• 具有高共模范围的差分接收器，可增强电磁抗扰度
• 发送数据显性超时功能
• 总线引脚针对汽车环境中的瞬态干扰提供保护
• 热稳定性设计

• 汽车电子
• 工业控制自动化
• 智能仪器
• 楼宇自动化系统
• 道路交通控制自动化
