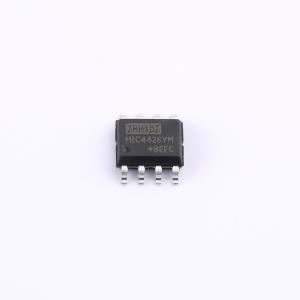

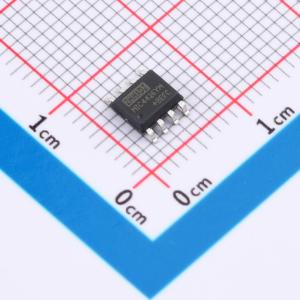

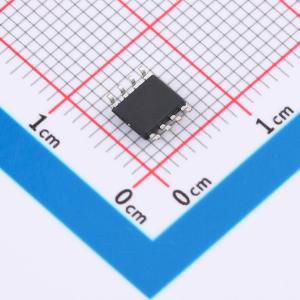

温馨提醒：图片仅供参考，商品以实物为准
MIC4426YM-HX
基于iCMOS/DMOS工艺的双路低侧MOSFET驱动器，高效节能、可靠性高，可将输入逻辑电平转换为输出电压电平
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- MIC4426/4427/4428YM-HX系列双路低端MOSFET驱动器采用BiCMOS/DMOS工艺制造，具有高效的功率利用率和高可靠性。这些驱动器可将来自TTL或CMOS的输入逻辑电平转换为输出电压电平，输出电压在正电源或地的25 mV范围内摆动。HX4426/4427/4428驱动器有三种配置：双路反相、双路同相以及一路反相加一路同相输出
- 品牌名称
- ZHHXDZ(海芯电子)
- 商品型号
- MIC4426YM-HX
- 商品编号
- C53284322
- 商品封装
- SOP-8
- 包装方式
- 编带
- 商品毛重
- 0.25148克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 栅极驱动芯片 | |
| 驱动配置 | 低边 | |
| 负载类型 | MOSFET | |
| 驱动通道数 | 2 | |
| 灌电流(IOL) | 1.5A | |
| 拉电流(IOH) | 1.5A | |
| 工作电压 | 4.5V~25V | |
| 上升时间(tr) | 40ns |
| 属性 | 参数值 | |
|---|---|---|
| 下降时间(tf) | 40ns | |
| 传播延迟 tpLH | 17ns | |
| 传播延迟 tpHL | 23ns | |
| 特性 | - | |
| 工作温度 | - | |
| 输入高电平(VIH) | 1.4V~2.4V | |
| 输入低电平(VIL) | 800mV~1.1V | |
| 静态电流(Iq) | 400uA |
商品概述
该系列双通道低侧MOSFET驱动器采用BiCMOS/DMOS工艺制造，具有高效的功耗利用和高可靠性。这些驱动器将来自TTL或CMOS的输入逻辑电平转换为输出电压摆幅，其输出可在正电源或地电位的25 mV范围内摆动。相比之下，双极型器件通常只能在电源电压的1V范围内摆动。该驱动器提供三种配置：双反相、双非反相以及一个反相加一个非反相输出。它们旨在替代HX426/427/428和MIC4426YM-HX系列，提供更优的电气性能和鲁棒性。该驱动器具有极高的耐用性，能够承受高达500 mA的反向电流（任意极性）而不发生闩锁，并且地引脚可承受高达5V的噪声尖峰（任意极性）。这些驱动器主要用于驱动功率MOSFET，但也适用于驱动其他需要低阻抗、高峰值电流和快速开关时间的负载。其他潜在应用包括驱动重负载时钟线、同轴电缆或压电换能器。必须注意，驱动器的总功耗不得超过封装限制。对于高功率和窄脉冲应用，请参考MIC4426YM-HX。
商品特性
- 4A峰值输出电流
- 闩锁保护能力大于500 mA反向电流
- 4.5V至25V工作电压范围
- 可在25 ns内开关1000 pF负载
- 低静态电源电流
- 逻辑1输入时为4 mA
- 逻辑0输入时为400 μA
- 匹配的上升和下降时间
- 7Ω输出阻抗
- 典型延迟小于40 ns
- 逻辑输入保护至–5V
- 逻辑输入阈值与电源电压无关
- 典型等效输入电容为6 pF
- 相对于电源或地的最大输出偏移为25 mV
应用领域
- MOSFET驱动器
- 压电换能器驱动器
- 同轴电缆驱动器
- 时钟线驱动器
