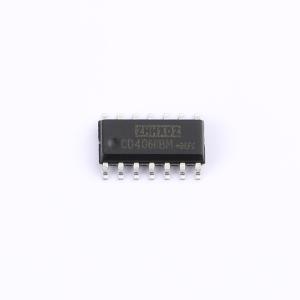

温馨提醒：图片仅供参考，商品以实物为准
CD4066BM96-HX
四双向模拟开关，提供四个单极、单掷模拟开关功能，全静态运行，具有标准化对称输出特性
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- CD4066BM96-HX为8 位串行移位寄存器， 每一位都有一个存储锁存器用于串行输入到并行缓冲三态输出的选通数据，并行输出可以直接与公共总线相连
- 品牌名称
- ZHHXDZ(海芯电子)
- 商品型号
- CD4066BM96-HX
- 商品编号
- C53284323
- 商品封装
- SOP-14
- 包装方式
- 编带
- 商品毛重
- 0.3226克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 模拟开关/多路复用器 | |
| 开关电路 | 1:1 | |
| 通道数 | 4 | |
| 导通电阻(Ron) | 340Ω@5V；160Ω@9V | |
| 工作电压 | 3V~9V | |
| 导通电容(Con) | - |
| 属性 | 参数值 | |
|---|---|---|
| 导通时间(ton) | 40ns | |
| 关闭时间(toff) | 140ns | |
| 带宽 | 90MHz | |
| 工作温度 | -40℃~+125℃ | |
| 传播延迟(tpd) | 10ns | |
| 功能特性 | 双向模拟通道 |
商品概述
CD4066BM96-HX 提供四个单极、单掷模拟开关功能。每个开关均具备两个输入/输出端子（nY 和 nZ）以及一个高电平有效的启用输入（nE）。当 nE 为低电平时，模拟开关处于关断状态。
商品特性
- 宽电源电压范围，从 3V 到 9V
- 全静态运行
- 提供 5V 和 9V 参数额定值
- 标准化的对称输出特性
- 工作温度范围指定为 -40℃ 到 +125℃
