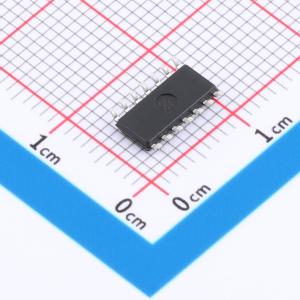

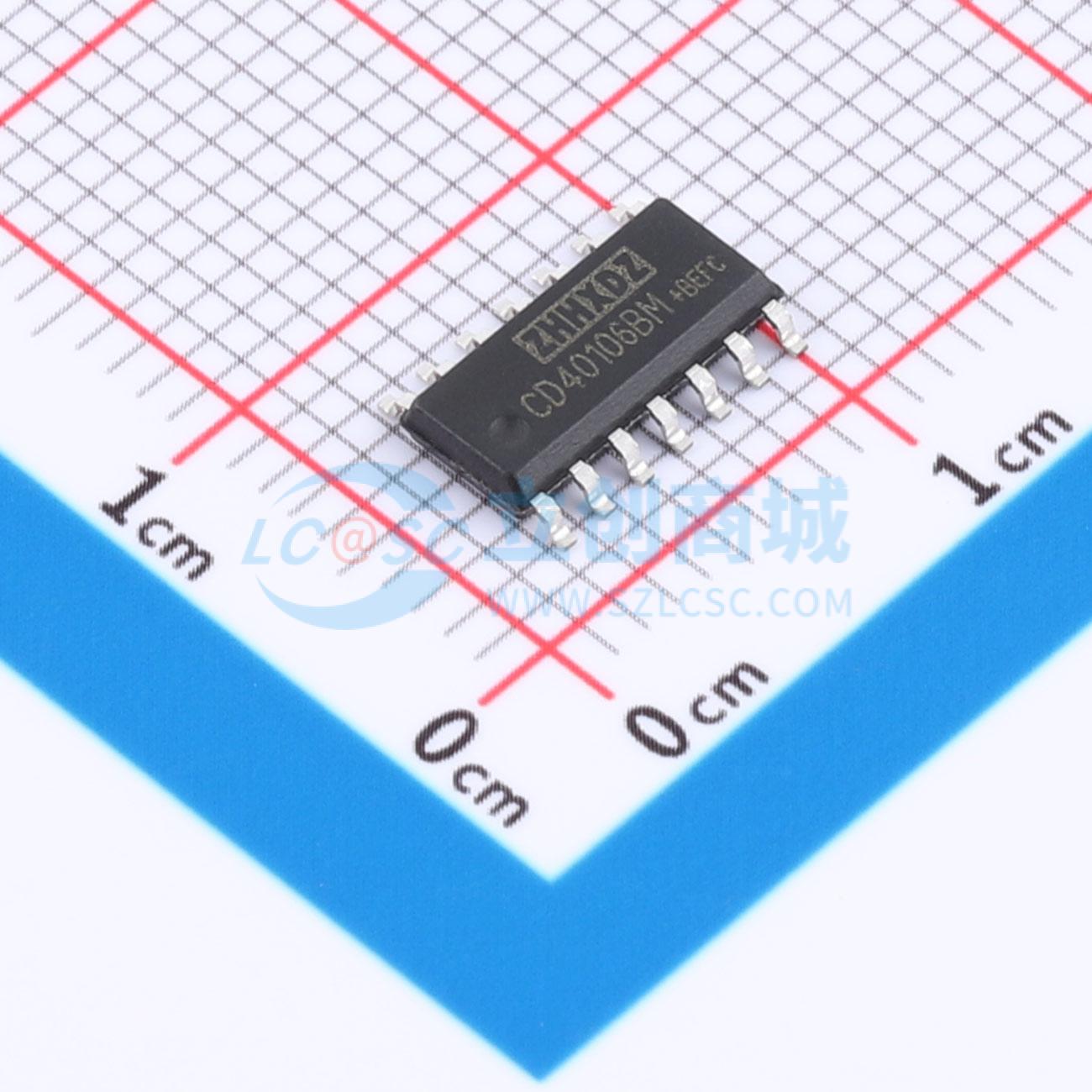

CD40106BM96-HX实物图
  • CD40106BM96-HX商品缩略图
  • CD40106BM96-HX商品缩略图
  • CD40106BM96-HX商品缩略图

温馨提醒:图片仅供参考,商品以实物为准

CD40106BM96-HX

CMOS六路施密特触发器

SMT扩展库PCB免费打样
私有库下单最高享92折
描述
CD40106BM96-HX由六个 CMOS 反向电路组成,每个电路输入都有一个施密特触发电路,触发开关处于不同的电位,输出为正信号和负信号,正电压 (VP) 和负电压 (VN) 之间的电压差定义为迟滞电压 (VH)。使用时,未使用通道的输入端需要连接到电源或地,以降低芯片功耗。
商品型号
CD40106BM96-HX
商品编号
C53284317
商品封装
SOP-14​
包装方式
编带
商品毛重
0.31052克(g)

商品参数

属性参数值
商品目录触发器
类型-
触发沿-
工作电压3V~15V
时钟频率(fc)-
功能-
元件数-
每个元件位数-
输出类型-
传播延迟(tpd)-
属性参数值
系列CD40
灌电流(IOL)16mA
拉电流(IOH)3.5mA
静态电流(Iq)1uA
输入电容15pF
工作温度-20℃~+85℃
同步/异步-
建立时间-
保持时间-

商品概述

该器件包含六个CMOS反相器电路,每个电路输入端均集成施密特触发器,可在不同的电压阈值点实现开关动作,输出正向和负向信号。正向阈值电压与负向阈值电压之间的差值被定义为迟滞电压。在使用时,未使用通道的输入端应连接至电源或地,以降低器件功耗。

商品特性

  • 施密特触发输入
  • 标准化对称输出特性
  • 电源电压范围:3 ~ 16V
  • 输入电压范围:0 ~ VDD
  • 提供5V、10V、15V条件下的参数额定值
  • 静态电流低:IDD < 1μA
  • 工作温度范围:-20℃ ~ 85℃

应用领域

  • 波形与脉冲整形
  • 稳定多谐振荡器
  • 单稳态振荡器
  • 高噪声环境系统
