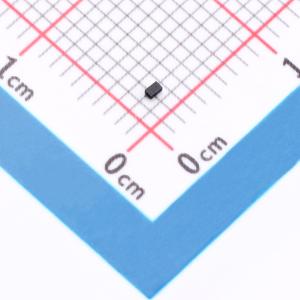

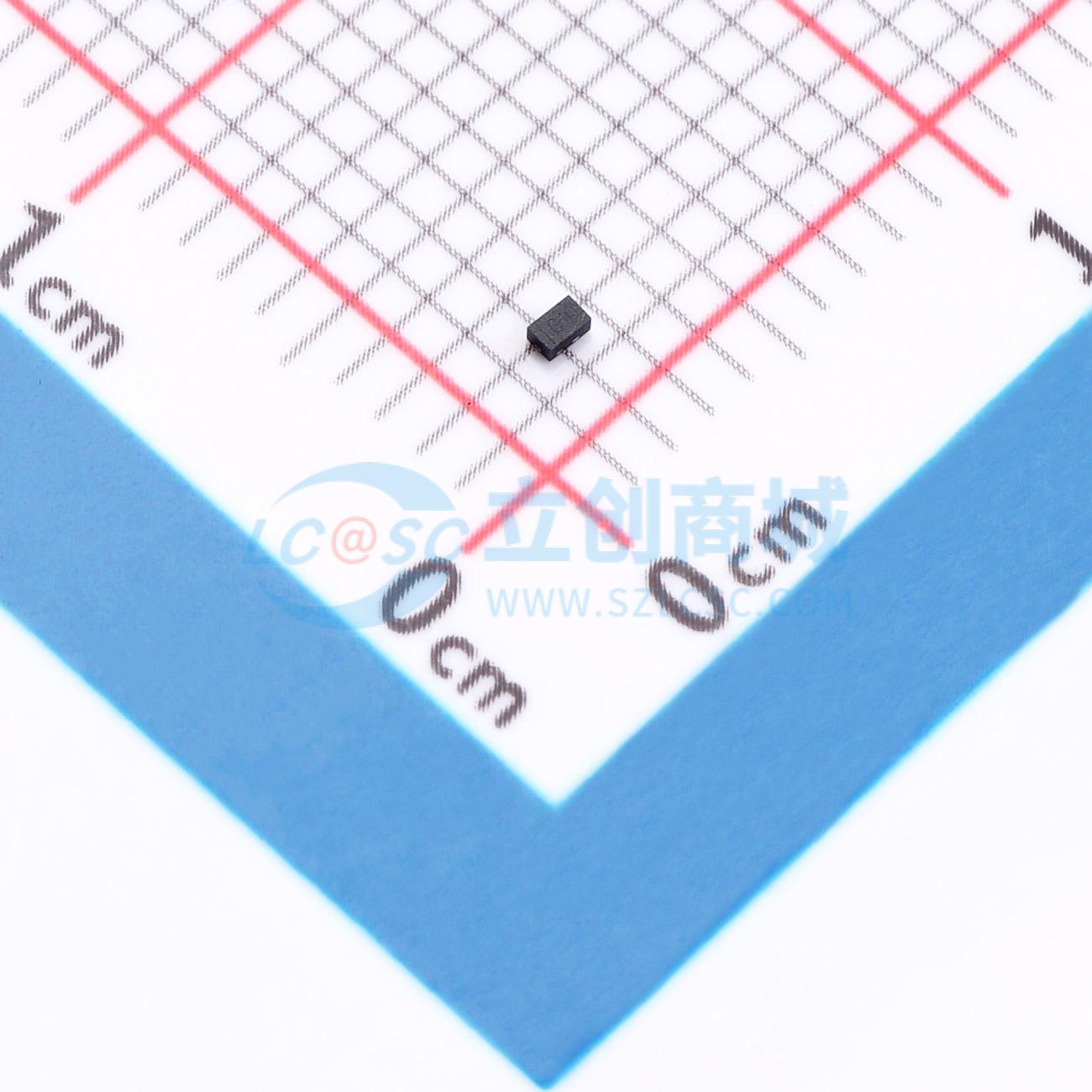

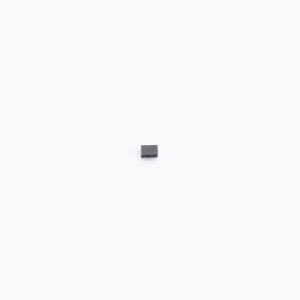

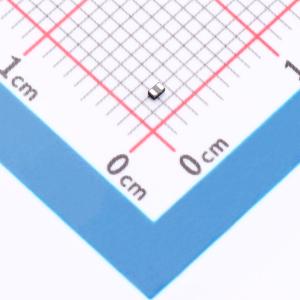

温馨提醒：图片仅供参考，商品以实物为准
BNESD351DPYR
单向配置的ESD保护二极管，具有低电容、低钳位电压和低电感保护路径
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- DFN1006封装，3V低钳卫ESD
- 品牌名称
- BORN(伯恩半导体)
- 商品型号
- BNESD351DPYR
- 商品编号
- C53235414
- 商品封装
- DFN1006-2L
- 包装方式
- 编带
- 商品毛重
- 0.00798克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 单向 | |
| 反向工作电压(Vrwm) | 3.3V | |
| 钳位电压 | 6V | |
| 峰值脉冲电流(Ipp) | 10A@8/20us | |
| 峰值脉冲功率(Ppp) | 60W@8/20us | |
| 击穿电压(VBR) | 6.5V |
| 属性 | 参数值 | |
|---|---|---|
| 反向漏电流(Ir) | 100nA | |
| 通道数 | 单路 | |
| 工作温度 | -55℃~+150℃ | |
| 防护等级 | IEC 61000-4-4；IEC 61000-4-5；IEC 61000-4-2 | |
| 类型 | ESD | |
| Cj-结电容 | 1pF |
商品特性
- 单向配置
- 极低的二极管电容（Cj = 1.0 pF）
- 极低的钳位电压，用于保护敏感I/O
- 极低的接地保护路径电感
- 符合IEC 61000-4-2标准，接触放电±10KV，空气放电±15KV
- 符合IEC 61000-4-4标准（EFT），40A（5/50ns）
- 符合IEC 61000-4-5标准（雷击），10A（8/20μs）
- 符合RoHS标准
应用领域
- USB 3.0， USB 2.0， MHL
- HDMI 2.0， Display Port 1.3， eSATA
- 统一显示接口
- 数字视频接口
- 高速串行接口
