温馨提醒：图片仅供参考，商品以实物为准

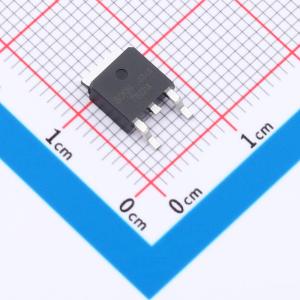

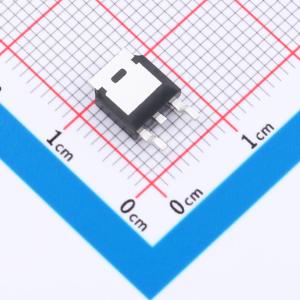

BX7812IA
宽输入电压三端正电压调节器，具备输出晶体管SOA保护、内部电流限制、短路保护和热关断保护功能
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- TO-252封装 12V 1A
- 品牌名称
- BORN(伯恩半导体)
- 商品型号
- BX7812IA
- 商品编号
- C53235424
- 商品封装
- TO-252-2L
- 包装方式
- 编带
- 商品毛重
- 0.45232克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 线性稳压器(LDO) | |
| 输出极性 | 正极 | |
| 工作电压 | 32V | |
| 输出电压 | 12V | |
| 输出电流 | 1A | |
| 压差 | 2V@(1A) |
| 属性 | 参数值 | |
|---|---|---|
| 静态电流(Iq) | 3.4mA | |
| 功能特性 | 过流保护；短路保护；热关断 | |
| 工作温度 | -40℃~+125℃ | |
| 输出类型 | 固定 | |
| 输出通道数 | 1 |
商品概述
BX78xxA系列是一组多路固定输出电压的三端正压线性稳压器。在散热良好的条件下，可提供高达1A的输出电流，并具备内部电流限制、短路保护、热关断保护以及输出晶体管安全工作区保护功能，使其相对不易损坏。尽管设计为无需外部元件的固定电压稳压器，但这些器件也可与外部元件配合使用以获得可调电压和电流。因此，BX78xxA系列被广泛用作固定电压稳压器，包括本地稳压器，以消除与单点稳压相关的噪声和电源分布问题。
商品特性
- 输出电流：在结温T_J = 25°C时可达1A
- 压降电压：2V@1A
- 电源抑制比：70dB@120Hz
- 输出晶体管安全工作区保护
- 内部电流限制
- 短路保护
- 热关断保护
应用领域
- AC逆变器
- DC电机驱动器
- 家用电器
- HVAC系统
- 开关电源后级稳压
