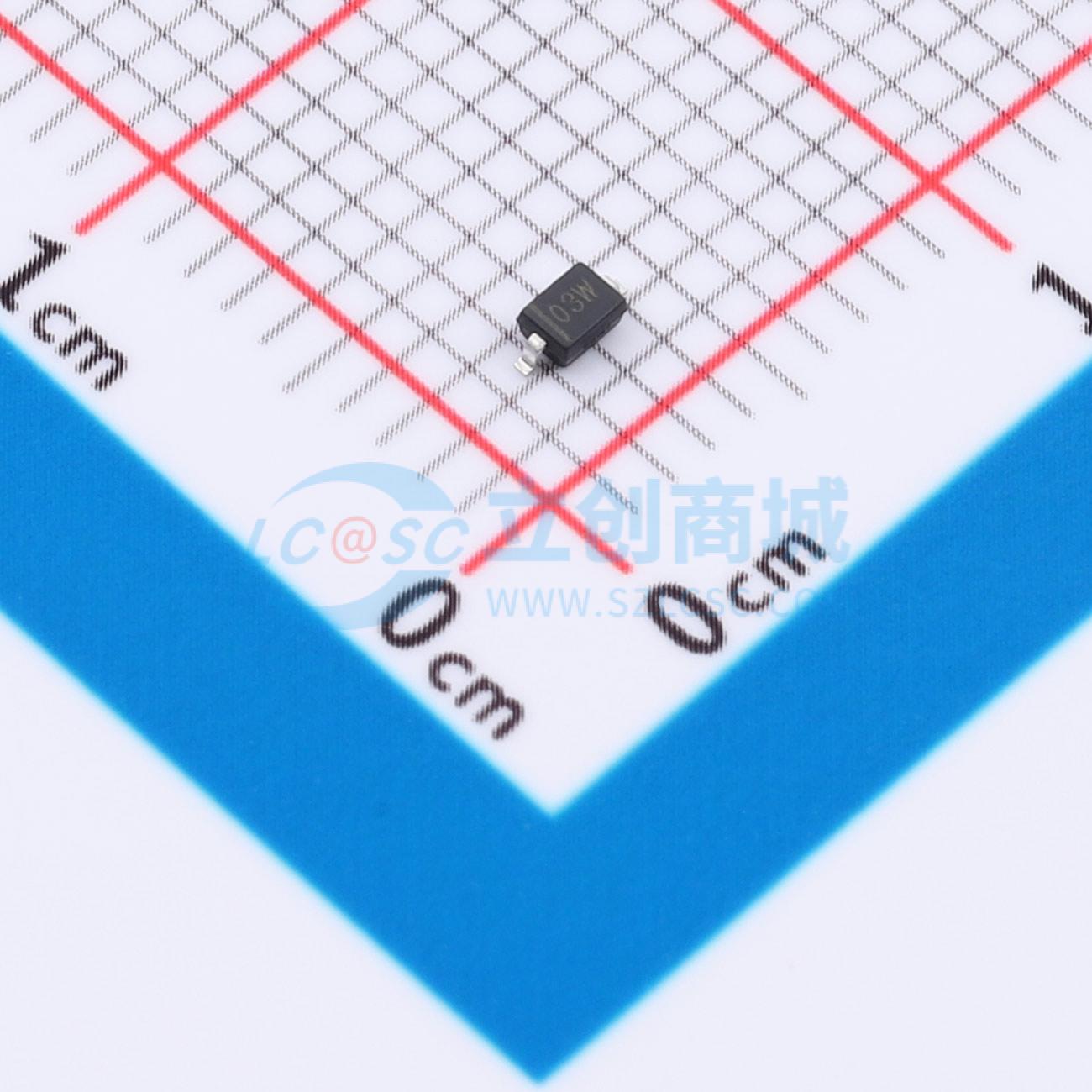

温馨提醒：图片仅供参考，商品以实物为准

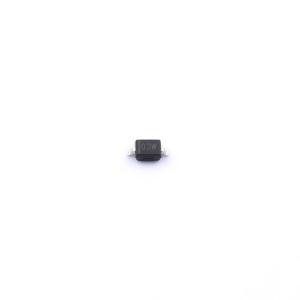

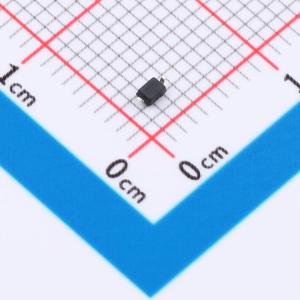

BNUCLAMP3301D
ESD保护二极管，单向配置，固态硅雪崩技术，低钳位电压和低泄漏电流，适用于数据/电源线保护
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- BORN(伯恩半导体)
- 商品型号
- BNUCLAMP3301D
- 商品编号
- C53235431
- 商品封装
- SOD-323
- 包装方式
- 编带
- 商品毛重
- 0.029033克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 单向 | |
| 反向截止电压(Vrwm) | 3.3V | |
| 钳位电压 | 15V | |
| 峰值脉冲电流(Ipp) | 20A@8/20us | |
| 峰值脉冲功率(Ppp) | 300W@8/20us | |
| 击穿电压(VBR) | 5.5V |
| 属性 | 参数值 | |
|---|---|---|
| 反向电流(Ir) | 500nA | |
| 通道数 | 单路 | |
| 工作温度 | -55℃~+150℃ | |
| 防护等级 | IEC 61000-4-4；IEC 61000-4-5；IEC 61000-4-2 | |
| 类型 | ESD | |
| Cj-结电容 | 140pF |
商品特性
- 300W峰值脉冲功率(tp = 8/20μs)
- 单向配置
- 固态硅雪崩技术
- 低钳位电压
- 低漏电流
- 保护一条数据/电源线
- IEC 61000-4-2 ±30kV接触放电；±30kV空气放电
- IEC 61000-4-4 (EFT) 40A (5/50ns)
- IEC 61000-4-5 (雷击) 20A (8/20μs)
应用领域
- USB Vbus
- 电源线
- 电源管理
